Tam Geçişli ve Dar Geçişli Küresel Vanalar Arasında Seçim Yapmak: Tam Geçişli ve Dar Geçişli Küresel Vana Seçim Kılavuzu

Proses boru hatları, sıvı transfer sistemleri ve emniyet izolasyon devreleri için endüstriyel çeyrek dönüşlü küresel vanalar belirlenirken, mühendisler sıklıkla önemli bir kararla karşı karşıya kalırlar: tam geçişli küresel vanalar veya azaltılmış portlu küresel vanalarBu iki çap konfigürasyonu, küresel endüstriyel pazarlarda alternatif profesyonel isimlerle de yaygın olarak bilinmektedir: büyük akışlı tip için tam çaplı küresel vana, geçiş çaplı küresel vana, düz çaplı küresel vana; daha küçük geçişli versiyon için ise daraltılmış çaplı küresel vana, sınırlı çaplı küresel vana, dar çaplı küresel vana, sınırlı açıklıklı küresel vana.

İç bilye açıklığı boyutu, akış direncini, basınç düşüşünü, pompalama enerji tüketimini, boru hattı temizleme verimliliğini, proje maliyetini ve uzun vadeli sistem çalışma performansını doğrudan belirler. Yanlış delik boyutu seçimi, aşırı basınç kaybına, boru temizleme yeteneğinin bozulmasına, daha yüksek işletme maliyetlerine ve hatta kritik endüstriyel boru hatlarında gizli güvenlik risklerine yol açacaktır. Bu ayrıntılı kılavuz, alıcıların doğru satın alma kararları vermelerine yardımcı olmak için tam geçişli ve daraltılmış geçişli bilye vanalarının tanımlarını, diğer adlarını, yapısal farklılıklarını, avantajlarını ve dezavantajlarını ve uygulanabilir çalışma koşullarını ayrıntılı olarak ele almaktadır.

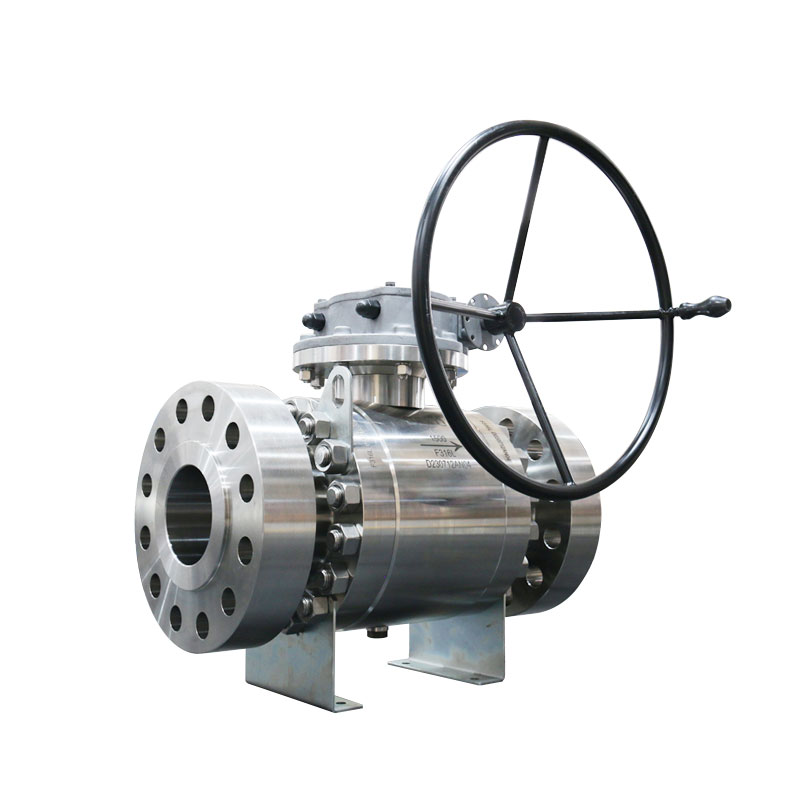

1. Tam Geçişli Küresel Vananın Tanımı ve Tüm Alternatif Adları

Standart Resmi İsim

Tam Geçişli Küresel Vana

Yaygın Endüstriyel Eş Anlamlılar ve Bölgesel Takma Adlar

• Tam Geçişli Küresel Vana (API, ASME ve Avrupa standartlarında en yaygın kullanılan terim)
• Delikli Küresel Vana
• Düz Delikli Küresel Vana
• Tam Akışlı Küresel Vana
• Eşit Çaplı Küresel Vana

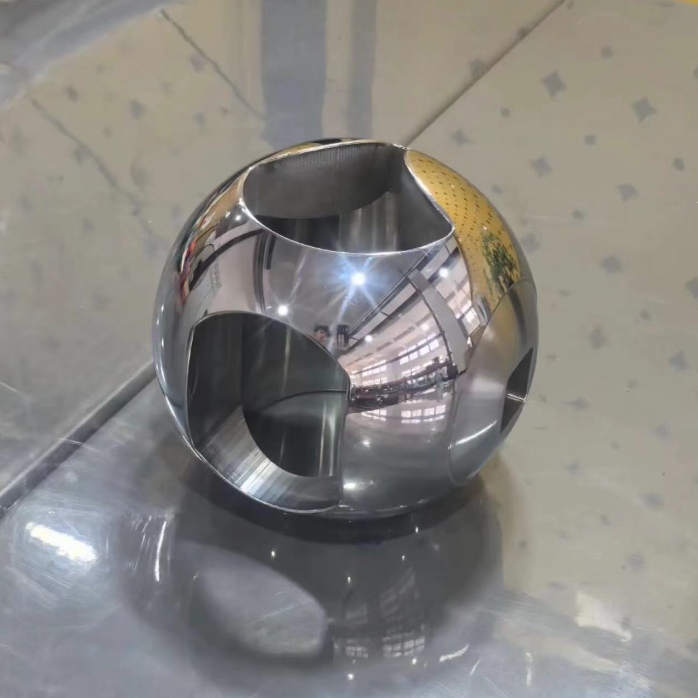

Tam geçişli/tam portlu küresel vanada, yüzer veya mafsallı bilyenin içindeki delinmiş dairesel açıklık, bağlı boru hattının tam iç çapıyla eşleşir. Tamamen açık olduğunda, akış kanalı minimum daralma ile düz, engelsiz doğrusal bir geçit oluşturur.

Tam Geçişli / Tam Delikli Küresel Vanaların Başlıca Avantajları

• Valf gövdesi boyunca basınç düşüşünün sıfıra yakın olması, büyük akışlı sirkülasyon sistemlerinde pompa yükünü ve enerji tüketimini önemli ölçüde azaltır.
• Boru hattı temizleme, iç muayene ve mekanik temizliğini destekler (petrol ve doğalgaz iletimi, ham petrol, doğal gaz ve rafine yakıt boru hatları için gereklidir).
• Tıkanma riski olmaksızın, viskoz ortamlar, çamur, atık su ve katı parçacıklar içeren sıvılar için uygundur.
• Sınırsız sıvı hızı, acil tahliye, drenaj ve hızlı kapatma hizmetleri için idealdir.
• Düşükten ultra yüksek basınç sınıflarına kadar hem yüzer bilyalı hem de mafsallı bilyalı vana yapılarıyla uyumludur.

Dezavantajlar

Daha büyük bilyalı bileşen, daha küçük çaplı muadillerine kıyasla daha büyük valf gövdesi genel boyutları, daha yüksek ağırlık, daha yüksek hammadde maliyeti ve daha yüksek başlangıç ​​satın alma fiyatı gerektirir.

Tipik Uygulama Senaryoları

• Uzun mesafeli petrol ve doğalgaz iletim ana hatları
• Rafineri proses boru hatları, petrokimya sıvı transfer devreleri
• Hidrolik sistemler, enerji santrallerinde yüksek debili soğutma suyu sirkülasyonu
• Düzenli olarak boru temizleme ve iç korozyon kontrolü gerektiren boru hatları.
• Kriyojenik LNG ve sıvı azot transfer boru hatları

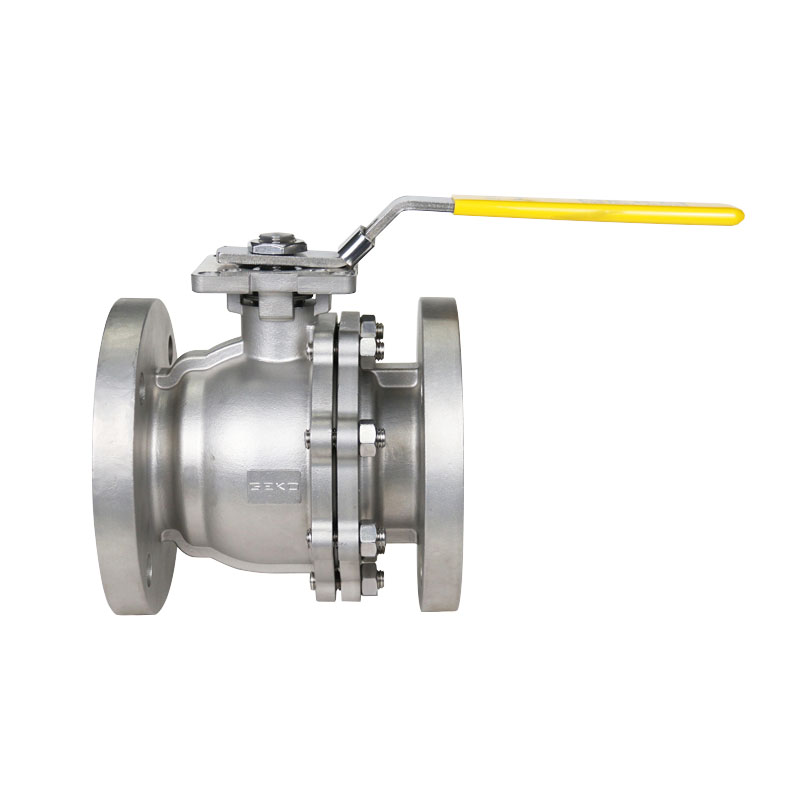

2. Daraltılmış Portlu Küresel Vananın Tanımı ve Tüm Alternatif Adları

Standart Resmi İsim

Daraltılmış Portlu Küresel Vana

Yaygın Kabul Gören Endüstriyel Takma Adlar

• Dar Çaplı Küresel Vana (küresel standart mühendislik terimi)
• Sınırlı Delikli Küresel Vana
• Dar Delikli Küresel Vana
• Sınırlı Delikli Küresel Vana
• Daraltılmış Portlu Küresel Vana
• Kısmi Delikli Küresel Vana

Daraltılmış çaplı küresel vananın iç çapı, vananın uç bağlantılarının nominal boru boyutundan (NPS/DN) kasıtlı olarak daha küçüktür, genellikle bir veya iki boy daha küçüktür. Bu, küresel vananın içinde daralmış bir boğaz oluşturur ve bu da sıvı geçişi sırasında kaçınılmaz olarak türbülans ve basınç kaybına yol açar.

Daraltılmış Port / Daraltılmış İç Çaplı Küresel Vanaların Başlıca Avantajları

• Kompakt genel yapı, daha küçük boyut, daha hafif ağırlık ve dar alanlarda daha kolay kurulum.
• Düşük üretim maliyeti, büyük miktarlarda genel amaçlı tedarik için önemli ekonomik avantajlar sunmaktadır.
• Daha küçük bilye çekirdeği, çalışma torkunu azaltır ve otomatik kontrol için daha küçük ve daha ucuz pnömatik/elektrikli aktüatörler gerektirir.
• Geleneksel düşük akışlı, kritik olmayan branşman boru hatları için yeterli kapatma performansı

Dezavantajlar

• Belirgin basınç düşüşü ve yük kaybı, sirkülasyon pompalarının sürekli enerji tüketimini artırır.
• Boru hattı denetim piglerinden geçemez, iç temizliğe ihtiyaç duyan ana iletim hatlarında kullanımı yasaktır.
• Viskoz sıvılar, çamur ve partikül yüklü ortamlarla çalışırken tıkanma riski daha yüksektir.

Tipik Uygulama Senaryoları

• Bina ısıtma, havalandırma ve iklimlendirme (HVAC), evsel su temini ve küçük çaplı endüstriyel yardımcı boru hatları
• Enstrüman havası, basınçlı gaz, küçük kimyasal dozaj hatları
• İkincil baypas devreleri, örnekleme noktaları ve kritik olmayan izolasyon dalları
• Düşük basınçlı su arıtma ve hafif sanayi genel hizmet boru tesisatı

3. Doğrudan Yan Yana Karşılaştırma Tablosu: Tam Çaplı ve Dar Çaplı Küresel Vanalar

• İç Delik Çapı: Tam Port (boru iç çapına uygun) | Daraltılmış Port (küçük çaplı delik)
• Alternatif Adlandırma: Tam Geçişli, Delikli, Tam Akışlı Küresel Vana | Daraltılmış Geçişli, Kısıtlı Geçişli, Dar Delikli Küresel Vana
• Basınç DüşüşüMinimum, ihmal edilebilir düzeyde basınç kaybı | Belirgin türbülans ve basınç kaybı
• Boru Bağlantı UyumluluğuBoru hattı denetimi için tam destek sağlanmaktadır | Boru içi temizleme (pigging) özelliği bulunmamaktadır.
• Genel Boyutlar ve Ağırlık: Daha büyük ve daha ağır | Kompakt ve hafif
• Aktüatör Gereksinimi: Daha yüksek tork, daha büyük aktüatör | Daha düşük tork, daha küçük aktüatör
• Toplam Maliyet: Daha yüksek başlangıç ​​yatırımı | Uygun fiyatlı, bütçe dostu
• En İyisi İçin: Ana proses hatları, petrol ve gaz, kriyojenik, yüksek akışlı sistemler | Yardımcı dallar, HVAC, enstrüman gazı, genel açma/kapama izolasyonu

4. Yanlış Spesifikasyon Seçiminden Kaçınmak İçin Pratik Seçim Kuralları

1. Seçmek Tam Geçişli (Tam Portlu) Küresel Vana Eğer hat ana hat ise, temizleme işlemine ihtiyaç duyuyorsa, yüksek akış hızına sahipse, viskoz sıvılar, bulamaç veya kriyojenik ortam taşıyorsa veya enerji tasarrufu en önemli öncelikse, bu durum geçerlidir.
2. Belirtin Daraltılmış Çaplı (Daraltılmış Portlu) Küresel Vana İkincil dallar, küçük çaplı boru tesisatı, manuel ara sıra kapatma ve maliyet kontrollü kritik olmayan projeler için.
3. API 6D petrol ve gaz hizmetlerinde kullanılan mafsallı yüksek basınçlı küresel vanalar için, tam geçişli versiyon her zaman sektörün zorunlu standardıdır.
4. Genel kullanım amaçlı küçük DN15 ~ DN50 yüzer küresel vanalar genellikle varsayılan olarak daraltılmış çaplı tasarıma sahipken, büyük çaplı izolasyon vanaları tam çaplı yapıyı tercih eder.

5. Sonuç

Tam geçişli (tam çaplı, tam geçişli, tam akışlı) küresel vanalar ile daraltılmış geçişli (dar çaplı, kısıtlı çaplı, dar geçişli) küresel vanalar arasındaki temel fark, iç akış geçidi boyutunda ve buna bağlı sistem performansında yatmaktadır. Evrensel olarak daha iyi bir seçenek yoktur; yalnızca boru hattı hiyerarşisine, akış talebine, ortam özelliklerine, boru içi temizleme gereksinimine ve proje bütçesine en uygun konfigürasyon mevcuttur.

GEKO Valve, küresel proses endüstrilerinin tüm endüstriyel çap konfigürasyon taleplerini karşılamak üzere, WCB karbon çelik, SS304/SS316 paslanmaz çelik, dubleks çelik gövde malzemeleri, PTFE yumuşak contalar ve STL sertleştirilmiş metal contalar ile hem tam çaplı hem de daraltılmış çaplı küresel vanaları, yüzer tip ve mafsallı tipte tedarik etmektedir.
