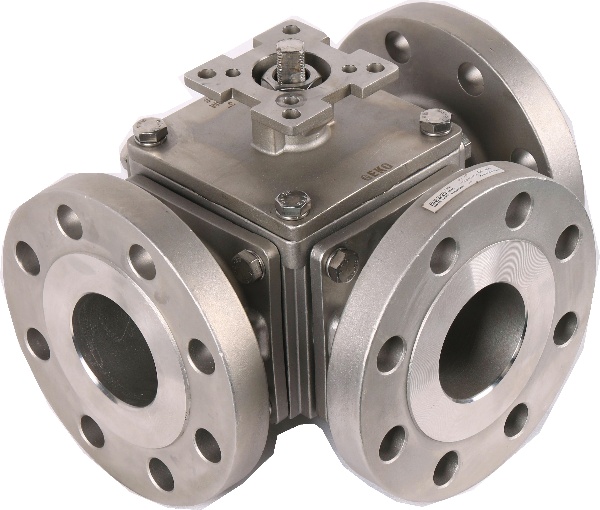

GEKO Küresel Vana Malzeme Spesifikasyonu

İşlevsellik ve Performans:

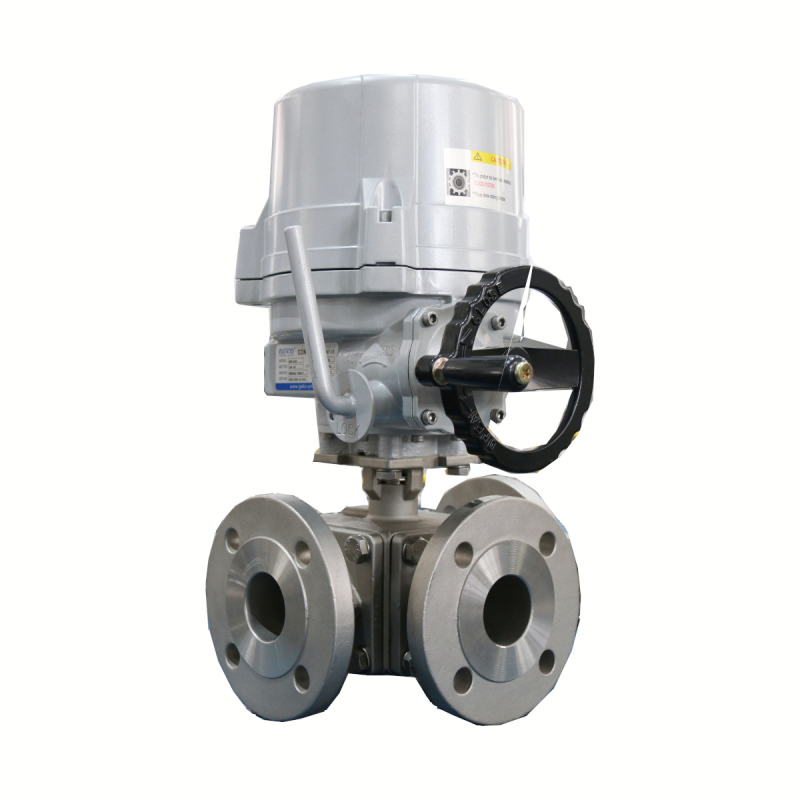

The GEKO küresel vana GEKO bilyesinin vana gövdesi içindeki dönüşünü kontrol ederek boru hattı anahtarlama işlevi sağlar. Elektriksel olarak ayarlanabilir (vana açıklığını 0 ila 90° arasında sürekli olarak ayarlayabilir), bir aktüatör vana gövdesi içindeki GEKO bilyesinin dönüşünü yönlendirir ve konum geri bildirim sinyali sağlar.

GEKO küresel vana, %44 su + %56 etilen glikol içeren, -50°C ile 160°C arasında çalışma sıcaklığına sahip ve 3 bar çalışma basıncında en az 35 L/dak akış hızına sahip sıvı soğutmalı soğutma boru hatlarında kullanılır. Belirtilen çalışma koşulları altında, GEKO küresel vananın kullanım ömrü 20 yıldır. Bileşenler (yedek parçalar ve sızdırmazlık contaları, cıvatalar, somunlar, düz rondelalar ve yaylı rondelalar gibi yedek parçalar dahil) birbirinin yerine kullanılabilir olmalıdır.

Sızdırmazlık performans testi GEKO küresel vana 6 bar basınç ve 30 dakika test basıncı gerektiren hidrolik (veya pnömatik) bir test cihazında gerçekleştirilmelidir. Test sonrasında herhangi bir bağlantı noktasında veya yüzeyde sızıntı veya sızıntı olmamalıdır.

GEKO küresel vana, montajdan sonra nominal basıncın 1,5 katı bir test basıncıyla ve en az 3 dakika boyunca basınç altında tutularak bir basınç dayanım testine tabi tutulmalıdır. Gövdede herhangi bir sızıntı veya yapısal hasar olmamalı, gözle görülür sıvı damlaları veya yüzey nemi olmamalıdır.

Görünüm ve Arayüzler:

a) GEKO küresel vana gövdesinde çatlak, büzülme deliği, kum (cüruf) deliği, hava deliği, soğuk bölme veya kırışıklık bulunmamalıdır. Gövde üzerinde akış yönü işaretleri, şirket logoları, malzeme kodları ve parti numaraları açık ve doğru bir şekilde yer almalıdır.

b) Filtrenin iç boşluk duvarları kum yapışması, leke ve çapaklardan arındırılmış olmalı ve boru hattına bağlı giriş ve çıkışlar kapak veya sızdırmazlık kağıdı ile donatılmış olmalıdır.

c) Filtrenin dış yüzeyinde renk farklılığı olmamalıdır.

d) Ürün üzerinde belirgin tanımlama işaretleri bulunmalıdır.

Ulusal güvenlik gerekliliklerine uygun olmalıdır. Kullanım ve taşıma sırasında, ürünün personeli çizebilecek çapakları veya keskin kenarları olmamalıdır.

Mekanik Arayüz Gereksinimleri (bizimle iletişime geçin) info@geko-union.com )

Elektriksel Arayüz Gereksinimleri (bizimle iletişime geçin) info@geko-union.com )

Çalışma Ortamı:

Sıcaklık:

Ortam hava sıcaklığı: -50°C ila 160°C

Çalışma ortamı hava sıcaklığı: -50°C ila 160°C

Nem:

Yıllık ortalama nem: Bağıl nem ≤%75

30 gün boyunca sürekli nem: %75 ile %95 arasında bağıl nem

Ara sıra nem: %95 ile %100 arasında bağıl nem

Maksimum mutlak nem: 30g/m3

Depolama nemi: 40°C'de bağıl nem: ≤%98

Nominal Basınç: Sınıf 150

Şok ve Titreşim: GB/T 21563-2008'deki Sınıf B Seviye 1'e uygundur.

Ana Bileşen Malzemeleri:

İşlem Gereksinimleri:

A. Dökümler ve Dövmeler

Fırın parti numarasına ait malzeme raporları ve fiziksel performans raporları.

B. Kaynak Kalite Gereksinimleri (kaynak yapılıyorsa)

EN 15085 veya GB/T25343 ve ISO3834 veya GB/T12467'yi takip edin, kaynak toleransları GB/T 19804-2005'e göredir.

Kaynak dikişi kalite derecesi: Çelik ve paslanmaz çelik kaynak kalitesi ISO 5817, Sınıf B'yi karşılar; alüminyum ve alüminyum alaşım kaynak kalitesi ISO 10042, Sınıf B'yi karşılar.

Kalite ve Güvenilirlik:

Doğrulama Testi Gereksinimleri:

Test Sınıflandırması

a) Testler iki kategoriye ayrılır:

Rutin Testler

Tip Testleri

a) Üretilen tüm ürünlere rutin testler uygulanır. Test raporları ürünlerle birlikte gönderilir.

b) Aşağıdaki durumlarda tip testleri yapılır ve resmi tip testi raporları sunulur:

Tanımlamadan sonra üretilen ilk parti ürünler için veya yeni bir tesiste üretilen eski ürünler için;

Resmi üretimden sonra, ürün performansını etkileyebilecek yapı, malzeme veya süreçlerde önemli değişiklikler olduğunda;

Ürünün üretiminin durdurulmasından üç yıl sonra üretime tekrar başlandığında;

Ulusal kalite denetim kuruluşunun talebi üzerine tip testleri yapmak.

c) Tip deneylerinde deney numunesi sayısı en az iki takımdan oluşur ve dayanıklılık deneyleri iki takım numune üzerinde daha yapılabilir.

Test Öğeleri:

Çevresel Gereksinimler:

RoHS gerekliliklerine uygunluk.

Güvenlik Gereksinimleri:
