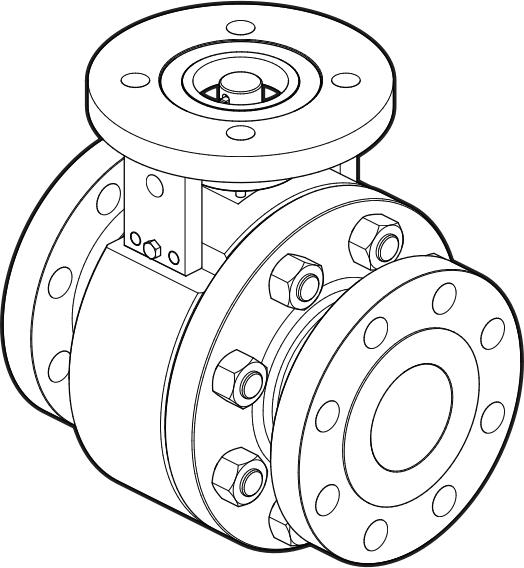

AĞIR SERVİS KÜRESEL VANA

GİRİİŞ

Seri metal yataklı ağır hizmet küresel vanası, ASME B16.34 ve ASME standartlarına uygun olarak tasarlanmıştır. Seri, metal yataklı serbest yüzen küresel vana olarak tasarlanmıştır. Optimum performans elde etmek için vananın boruya amaçlandığı şekilde takılması önemlidir. Herhangi bir sorunuz varsa,

Lütfen bizimle iletişime geçin. info@geko-union.com

Seri tek yönlü veya

Çift yönlü akış. Tercih edilen akış yönü ve yüksek basınç tarafı vana üzerinde belirtilmiştir. Vananın, tercih edilen akış yönüne ve belirlenen yüksek basınç tarafına göre monte edildiğinden emin olmak için gerekli özen gösterilmelidir.

Tercih edilen akış yönü, isim plakasında veya vanada belirtilmiştir.

Ağır hizmet tipi küresel vana, bu tür uygulamalarla ilişkili katı maddeleri ve bunlara bağlı aşındırıcı/aşındırıcı koşulları idare etmek üzere tasarlanmıştır. M1, uygulamaya bağlı olarak, temizleme portu ve/veya

Vücut boşluğundaki partikülleri temizlemek, kireçlenmeyi önlemek veya biriken maddeleri temizlemek için yıkama portları. Lütfen bkz.

İlgili koltuğa özel ürününüzün döşemesi

Bu tür portların tasarımı ve varlığı. Uygun ayarlama ve bakım, valfin bu zorlu ortamlardaki ömrünü önemli ölçüde uzatır.

Güvenli Kullanım İçin Özel Koşullar

Aşağıdaki faktörler dikkatlice göz önünde bulundurulmalıdır:

Vananın uygulandığı atmosferle uyumlu olduğundan emin olun. Sistem tasarımcısı ve/veya son kullanıcı, her ağır hizmet küresel vanasını resmi olarak ele almalı ve dikkatlice belgelemelidir.

belirli önlemlerin alınmasının ardındaki mantık

Ağır hizmet küresel vanasının ömrü boyunca sürekli uyumluluk.

Maddi Hususlar

Titanyum, mekanik darbelerden kaynaklanan kıvılcımların tutuşma potansiyeli nedeniyle Grup I madencilik uygulamalarında ve Grup II Kategori 1 ekipmanlarda kullanılmamalıdır. Lütfen danışın.

Malzeme sınırlamalarıyla ilgili ayrıntılar için fabrikaya başvurun

Sıcaklık Hususları

Seri ağır hizmet küresel vanaları aşağıdakilere uygun olarak tasarlanmıştır:

ASME B16.34 basınç/sıcaklık değerlerine sahip ve

593 °C'ye (1.100 °F) kadar çalışma sıcaklıklarına uygundur,

Yapı malzemelerine bağlı olarak değişir. Talep üzerine özel tasarımlar mevcuttur ve basınç ve sıcaklık değerleri vana etiketinde işaretlenecektir. Servis ortamı

Basınç ve sıcaklık derecelendirmelerini değerlendirirken dikkate alınır.

Sistem tasarımcısı, vana gövdesinin içinde veya dışında maksimum sıcaklığın sağlanmasından sorumludur.

Yüzey, atmosferin tutuşma sıcaklığının çok altında kalacaktır. Ek koruyucu cihazlar gerekebilir.

termal kapatma cihazları ve soğutma cihazları dahil ancak bunlarla sınırlı olmamak üzere yeterli bir termal güvenlik marjının sağlanması.

Bray, 200°C'nin (392°F) üzerindeki çalışma sıcaklıkları için vana gövdesinin termal olarak yalıtılmasını önermektedir.

Statik Elektrik Hususları

İşlem ortamının yüzey direnci 1 G-ohm'dan fazla olan sıvı veya yarı katı bir malzeme olması durumunda özel önlemler

sürecin herhangi bir soruna yol açmamasını sağlamak için önlemler alınmalıdır

Elektrostatik deşarj. Bu, proses ortamının akış hızının 1 m/s'nin altında kalmasını sağlayarak veya proses yolu boyunca yeterli deşarj noktası sağlayarak yapılabilir.

elektrostatik birikim.

Topraklama kayışları veya diğer araçların kullanımıyla uygun topraklama gerekebilir.

Kaçak Elektrik Akımı Hususları

Ağır hizmet küresel vanası yüksek akım veya manyetik radyasyon kaynaklarının yakınında kullanıldığında, endüktif ateşlemeyi önlemek için topraklamaya güvenli bir bağlama yapılmalıdır.

akıntılar veya bu akıntılardan kaynaklanan sıcaklık artışı.

Sürüklenen Katılar ve Proses Ortamları

Proses ortamının filtrelenmesi konusunda, proses potansiyeli varsa özel bir değerlendirme yapılmalıdır.

Katı partikülleri içeren ortam. Proses ortamının, çapı 1,0 mm'den büyük olmayan partiküllerin valf tertibatından geçmesine izin verecek şekilde filtrelenmesi önerilir.

Katı partiküllerin oluşma olasılığı yüksektir. Daha büyük partiküller

Olasılığa bağlı olarak boyutlar uygun görülebilir

işlem ortamı ve alan içindeki partiküllerin

sınıflandırma. Filtrasyon seviyeleri ve limitleri ile ilgili karar

Sistem tasarımcısı ve/veya son kullanıcı tarafından, sistemin ömrü boyunca uyumluluğun devam etmesini sağlamak için iyi bir şekilde belgelenmelidir.

vana.

TEHLİKESİZ KULLANIM

Bu cihaz fabrikadan güvenli bir şekilde kullanılmak üzere uygun durumda çıkmıştır

Tehlikesiz bir şekilde kurulup çalıştırılmalıdır. Bu güvenli koşulun sağlanması ve cihazın tehlikesiz bir şekilde çalışmasının sağlanması için, bu belgedeki not ve uyarılara kullanıcı tarafından uyulmalıdır.

Valfte hasar oluşmasını önlemek için gerekli tüm önlemleri alın

Kaba kullanım, darbe veya uygunsuz depolama nedeniyle. Vanayı temizlemek için aşındırıcı bileşikler kullanmayın veya metal yüzeyleri herhangi bir cisimle kazımayın.

Vananın monte edildiği kontrol sistemleri aşağıdaki özelliklere sahip olmalıdır:

Sistem bileşenlerinde arıza meydana gelmesi durumunda personel yaralanmasını veya ekipman hasarını önlemek için uygun güvenlik önlemleri.

İzin verilen basınç ve sıcaklığın üst sınırları

(vanaların yapım malzemelerine bağlı olarak) olmalıdır

Bu sınırlar vana tanımlama etiketinde gösterilmektedir.

Aşağıdaki belgelere uyulmadan vana çalıştırılmamalıdır:

> AB Yönergeleri Hakkında Beyanname

> IOM Kılavuzu (ürünle birlikte verilir).
