Zorlu Kimyasal Ortamlar İçin Korozyona Dayanıklı Küresel Vanaların Tedariği

Kimyasal işleme tesisleri, tuzdan arındırma tesisleri, açık deniz platformları, atık su arıtma istasyonları ve mineral işleme fabrikaları, agresif asidik, alkali, klorür bakımından zengin, oksitleyici ve tuzlu ortamlarda çalışır. Sıradan karbon çelik veya standart 304 paslanmaz çelik küresel vanalar, kısa bir hizmet döngüsü içinde çukurlaşma, aralık korozyonu, gerilim korozyonu çatlaması ve hızlı duvar incelmesi gibi sorunlara maruz kalır; bu da sıvı sızıntısına, boru hattı kapanmasına ve hatta güvenlik tehlikelerine yol açabilir. Bu nedenle, zorlu kimyasal çalışma koşullarına uygun, korozyona dayanıklı profesyonel küresel vanaların temini, proses mühendisleri ve proje satın alıcıları için temel bir tedarik görevi haline gelir.

Korozyona dayanıklı küresel vanalar, küresel tedarik pazarlarında çeşitli sektörel isimlerle de anılır: kimyasal dirençli küresel vanalar, korozyon önleyici küresel vanalar, agresif ortam hizmeti küresel vanaları, asit ve alkali dirençli küresel vanalar, klorür dirençli küresel vanalar. Bu kılavuz, dayanıklı ve uygun maliyetli korozyon önleyici vana çözümlerine sahip olmanıza yardımcı olmak için, araştırma sırasında doğrulamanız gereken gövde alaşım kalitelerini, iç trim malzemelerini, sızdırmazlık konfigürasyonlarını, yapısal tasarımları ve uygunluk standartlarını sistematik olarak sıralar.

1. Zorlu Kimyasal Ortamlar İçin Korozyona Dayanıklı Ana Gövde Malzemeleri

Vana gövdesi, aşındırıcı sıvılara karşı birincil basınç taşıyıcı bariyerdir. Farklı alaşım malzemeleri, asitlere, alkalilere, tuzlu suya ve kimyasal çözücülere karşı tamamen farklı dirençlere sahiptir. Aşağıda, alternatif adlandırmaları ve uygulanabilir ortamlarıyla birlikte tüm ana akım kaliteler yer almaktadır:

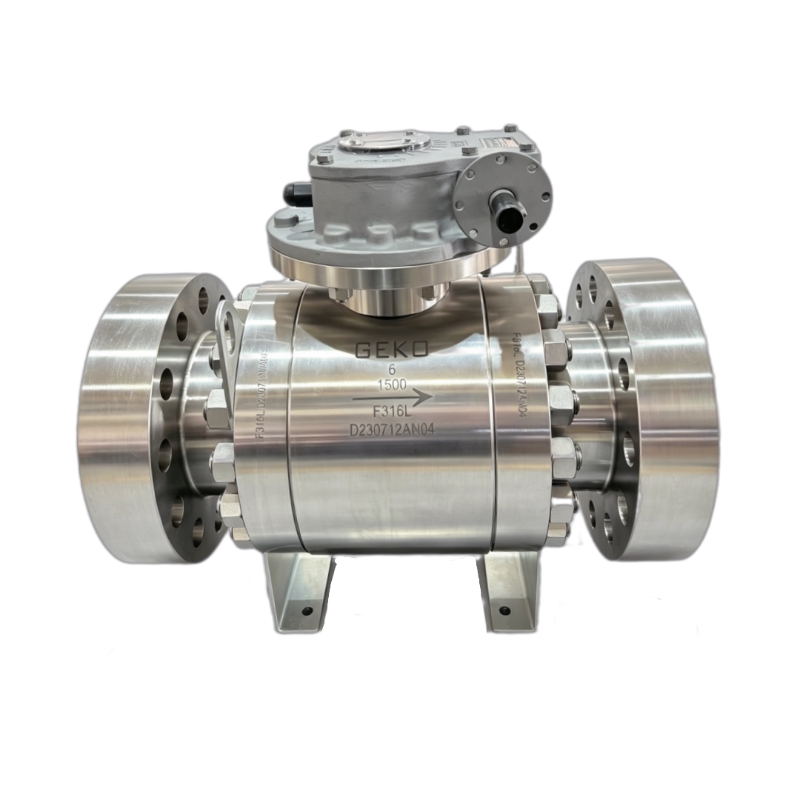

1.1 316 / 316L Östenitik Paslanmaz Çelik Küresel Vana

Yaygın adları: A182 F316 küresel vana, molibden alaşımlı paslanmaz çelik küresel vana. Molibden bileşeni, klorür iyonlarına, seyreltik sülfürik aside, fosforik aside ve tuz püskürtmesine karşı direnci önemli ölçüde artırır. 316L düşük karbonlu versiyon, kaynak sonrası taneler arası korozyonu önler ve genel kimyasal dozaj hatlarında, atık su ve hafif aşındırıcı organik çözücülerde yaygın olarak kullanılır. Orta seviye kimyasal ortamlar için temel korozyon önleyici seçenektir.

1.2 2205 Dubleks Paslanmaz Çelik Küresel Vana

Diğer adı: UNS S32205 dubleks çelik küresel vana, iki fazlı paslanmaz çelik küresel vana. Yüksek mekanik dayanım ve olağanüstü klorür korozyon direncini dengeler, tuzlu suya, acı suya, deniz suyuna ve orta dereceli asit-alkali çözeltilere etkili bir şekilde direnç gösterir. Çukurlaşma ve gerilme çatlaması performansında 316 paslanmaz çeliği geride bırakır, tuzdan arındırma ve kıyı kimya tesisleri için standart tercihtir.

1.3 2507 Süper Dubleks Paslanmaz Çelik Küresel Vana

Diğer adı: UNS S32750 süper dubleks küresel vana. 2205 dubleks çeliğe göre daha yüksek krom, molibden ve azot içeriğine sahip olup, konsantre tuzlu su, yüksek sıcaklıktaki deniz suyu ve ağır kirlenmiş kimyasal atık sular için uygundur. Açık deniz mühendisliği ve zorlu tuz bakımından zengin proses boru hatlarında kullanılır.

1.4 Yüksek Nikel Alaşımlı Küresel Vanalar (Süper Alaşımlar)

• Hastelloy C276 Küresel VanaGüçlü oksitleyici asitlere, klor gazına, hipoklorite ve karışık aşındırıcı kimyasal karışımlara karşı dirençlidir; pestisit, klor-alkali ve ince kimya endüstrileri için idealdir.
• Inconel 625 Küresel VanaYüksek sıcaklıktaki aşındırıcı ortamlara ve termal yorgunluğa karşı mükemmel direnç gösterir; yüksek sıcaklıktaki kimyasal reaksiyon kazanlarının ihracat boru hatlarında kullanılır.
• Monel 400 Küresel VanaHidroflorik aside, alkali çözeltilere ve deniz suyuna karşı üstün direnç gösteren, HF asit işleme sistemleri için özel olarak üretilmiş bir malzemedir.

1.5 Korozyona Dayanıklı Kaplamalı Küresel Vanalar (Uygun Maliyetli Alternatif)

Konsantre hidroklorik asit, hidroflorik asit ve güçlü oksitleyiciler gibi güçlü aşındırıcı ortamlar için alaşım malzemeler çok pahalıdır. Kaplamalı küresel vanalar, korozyon önleyici katman olarak tam iç kaplamaya sahip karbon çelik veya dökme çelik dış gövde kullanır:

• PTFE Kaplı Küresel Vana (Teflon Kaplı Küresel Vana)
• PFA Kaplı Küresel Vana, FEP Kaplı Küresel Vana, Kauçuk Kaplı Küresel Vana

Bu kaplama, metal yüzeyi aşındırıcı sıvıdan tamamen izole ederek tam kimyasal inertlik sağlar ve büyük çaplı kimyasal boru hatları için tedarik bütçesini önemli ölçüde düşürür.

2. Korozyon Önleyici Kaplama ve Sızdırmazlık Malzemesi Eşleşmesi

Üstün alaşımlı gövdelerde bile, uygun olmayan bilye ve yuva malzemeleri, zorlu kimyasal ortamlarda erken arızaya yol açacaktır. İç trim ve sızdırmazlık bileşenleri, akışkan ortamla kimyasal olarak uyumlu olmalıdır:

• PTFE / RPTFE Kaplı Oturma Yüzeyli Küresel VanaÇoğu asit, alkali ve organik çözücüye karşı evrensel kimyasal inertlik, ortam ve orta sıcaklıklarda hava geçirmez kapanma.
• PEEK Korozyona Dayanıklı Oturma Yüzeyli Küresel VanaKimyasal direnci aşınma direnciyle birleştirir, katı parçacıklar ve kristal çökeltiler içeren aşındırıcı ortamlar için uygundur.
• STL Stellite Sert Yüzeyli Metal Contalı Alaşımlı Küresel Vana: Yüksek sıcaklıkta aşındırıcı buhar, aşındırıcı kimyasal bulamaç ve yanıcı tehlikeli sıvılar gerektiren yangın güvenliği standartlarına uygun ortamlarda, bilye ve yatak yüzeyine STL6 / STL12 kaplama kaynağı uygulaması.
• Alaşımlı Trim Bilyalı ÇekirdekValf gövdesiyle aynı kalitede (Duplex 2205, Hastelloy C276, Monel 400) dövülmüş bilye ve mil, farklı metallerin temasından kaynaklanan galvanik korozyonu ortadan kaldırır.

3. Kimyasal Aşındırıcı Boru Hatları İçin Optimize Edilmiş Yapısal Tasarım Özellikleri

3.1 Delik Tipi Seçimi

• Tam Geçişli / Tam Portlu Korozyona Dayanıklı Küresel Vana: Basınç düşüşünü en aza indirir, kanal içinde tortu birikmesini ve kireçlenmeyi önler, viskoz, kristalleşebilen ve katı madde içeren kimyasal sıvılar için mükemmeldir.
• Daraltılmış Çaplı / Kısıtlı Portlu Korozyon Önleyici Küresel Vana: Küçük çaplı numune alma hatları, enstrüman branşman boru hatları ve düşük akışlı kimyasal dozlama noktaları için kompakt boyut.

3.2 Gövde Bölünme Yapısı

• Üç Parçalı Korozyona Dayanıklı Küresel Vana: İç astar muayenesi, conta değişimi ve boru hattı temizliği için kolayca sökülebilir, kimyasal proses ekipmanlarının düzenli bakımı için uygundur.
• İki Parçalı Entegre Alaşımlı Küresel Vana: Yüksek basınçlı kapalı devre kimyasal reaksiyon sistemleri için rijit yapı, daha az sızıntı noktası.

3.3 Uç Bağlantı Formları

Flanşlı RF korozyona dayanıklı küresel vana, alın kaynaklı BW alaşımlı küresel vana, soket kaynaklı SW astarlı küresel vana, ilaç ve gıda sınıfı aşındırıcı katkı maddeleri için Tri-Clamp hijyenik korozyon önleyici küresel vana.

3.4 Tehlikeli Kimyasallar İçin Güvenlik Yardımcı Konfigürasyonları

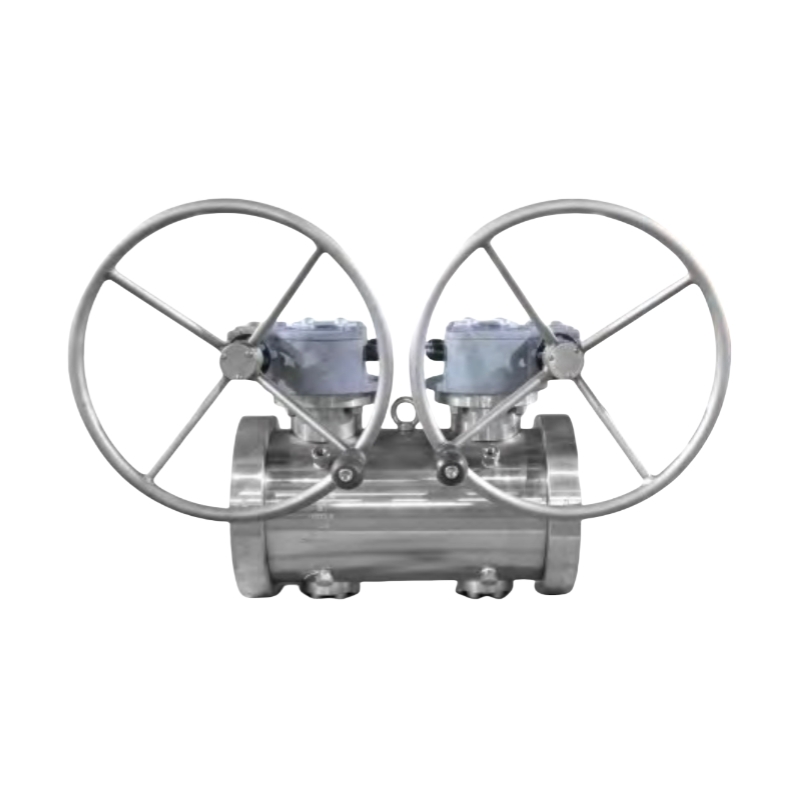

- Patlamaya dayanıklı gövde yapısı - Yanıcı ve patlayıcı kimyasal buharlar için antistatik cihaz - Yanlış kullanımı önlemek için kilitleme mekanizması - Zehirli ortam izolasyonu için Çift Blok ve Tahliye (DBB) fonksiyonu - API 607 ​​standardına uygun yangına dayanıklı tasarım

4. Kimya Endüstrisi Projeleri İçin Gerekli Kritik Sertifikalar

Küresel kimya tesisleri için malzeme tedarik ederken, üçüncü taraf denetiminden geçmek için aşağıdaki zorunlu belgeleri doğrulayın: 1. Alaşım ve süper alaşım gövdeler için ısı numarası izlenebilirliği içeren Malzeme Test Raporu (MTR) 2. Petrokimya ve kimyasal ağır hizmet tipi iletim hatları için API 6D sertifikası 3. AB pazarı ithalat izni için CE PED modülü sertifikası 4. Yangına dayanıklılık test sertifikası API 607 ​​5. Alaşım vana dökümü ve dövme parçaları için tahribatsız muayene (NDT) raporu

5. Kaçınılması Gereken Yaygın ve Maliyetli Tedarik Hataları

1. Deniz suyu ve klorür bakımından zengin ortamlarda hızlı çukur korozyonuna neden olabilecek durumlarda SS304 paslanmaz çelik küresel vana kullanılması önerilir.
2. Yüksek sıcaklıktaki güçlü oksitleyici kimyasallar için sıradan PTFE contalar kullanın; bu durum contanın bozulmasına ve orta derecede sızıntıya neden olur.
3. Farklı metal bilye ve mil malzemeleri seçmek, valf boşluğu içinde galvanik korozyona neden olur.
4. Kristalleşmeye yatkın kimyasal akışkanlar için, boru hattı tıkanmasına ve sistemde aşırı basınca yol açan durumlarda, daraltılmış çaplı boru tasarımı tercih edilmelidir.
5. MTR malzeme sertifikaları ve yangın güvenliği belgelerinin eksik olması, proje kabulünün ve ihracat gümrük işlemlerinin başarısız olmasına yol açar.

Çözüm

Zorlu kimyasal ortamlar için nitelikli korozyona dayanıklı küresel vanaların tedarikinde, hassas malzeme sınıflandırması esastır: Hafif korozyon için 316L paslanmaz çelik, klorür ve deniz suyu servisi için 2205/2507 dubleks çelik, ultra güçlü aşındırıcı ortamlar için Hastelloy, Inconel ve Monel süper alaşımları ve ekonomik büyük çaplı bir alternatif olarak PTFE/PFA astarlı küresel vanalar. Eşleşen korozyon önleyici kaplama, kimyasal uyumlu sızdırmazlık malzemeleri, tam geçişli tıkanma önleyici yapı ve eksiksiz endüstri sertifikalarıyla birleştiğinde, bu özellikler vanaların servis ömrünü en üst düzeye çıkarabilir ve agresif kimyasal proses sistemlerinde plansız arıza sürelerini ortadan kaldırabilir.

GEKO Valve, kimya, tuzdan arındırma, açık deniz denizcilik, atık su ve ilaç endüstrisi müşterilerine dünya çapında hizmet vermek üzere, özelleştirilebilir iç çap, sızdırmazlık konfigürasyonu, aktüatör tertibatı ve güvenlik aksesuarlarıyla birlikte, çift yönlü çelik, süper alaşım ve PTFE astarlı versiyonlar da dahil olmak üzere, korozyona dayanıklı küresel vanaların tam bir yelpazesini üretmektedir.
