Kelebek vana nedir ve başlıca bileşenleri nelerdir?
Kelebek vana, belediye ve endüstriyel boru sistemlerinde sıvı akışını düzenlemek, kısmak veya tamamen kapatmak için yaygın olarak kullanılan popüler bir çeyrek dönüşlü akış kontrol cihazıdır. İnce ve hafif tasarımı, özellikle büyük çaplı boru hatları için küresel vanalara veya sürgülü vanalara göre çok daha fazla yer tasarrufu sağlar. Birçok yeni alıcı ve tesis mühendisi, kelebek vananın tam olarak ne olduğunu ve her bir iç parçanın güvenilir performans sağlamak için nasıl birlikte çalıştığını anlamak ister. Bu makale, kelebek vananın tanımını, temel işlevini ve tüm önemli bileşenlerini ayrıntılı olarak ele almaktadır. kelebek vana.
Kelebek Vananın Tanımı ve Temel İşlevi

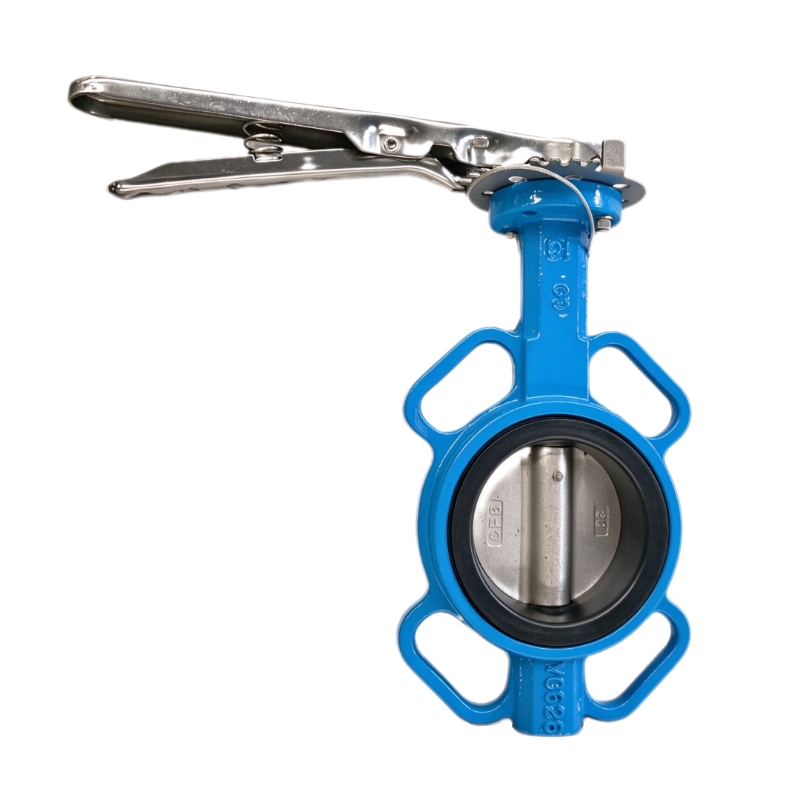

En basit haliyle, kelebek vana, boru hattının içindeki dairesel bir diski döndürerek sıvının akışını kontrol eder. 90 derecelik bir dönüş, vanayı tamamen açık ve tamamen kapalı konumlar arasında değiştirir. Ayrıca, akışı kısma amacıyla ara açılarda da kalabilir. Wafer kelebek vanalar Ve kulakçık kelebek vanaları en yaygın iki gövde stili bunlardır, öte yandan ofset tasarımlar gibi üçlü ofset kelebek vanalar Yüksek sıcaklık ve yüksek basınç gerektiren zorlu uygulamaları yönetir. Kelebek vanalar, su arıtma, ısıtma, havalandırma, enerji ve kimyasal işleme endüstrilerinde su, hava, gaz ve birçok kimyasal ortamla çalışır.
Kelebek Vananın Başlıca Bileşenleri
1. Valf Gövdesi

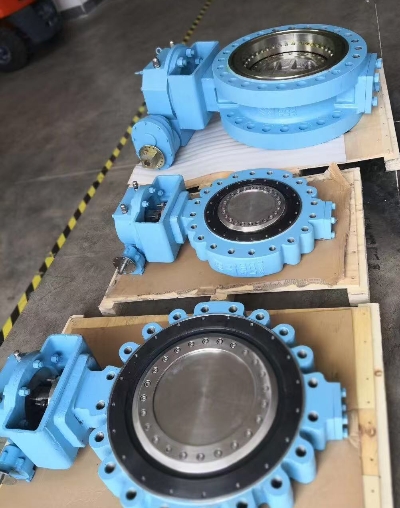

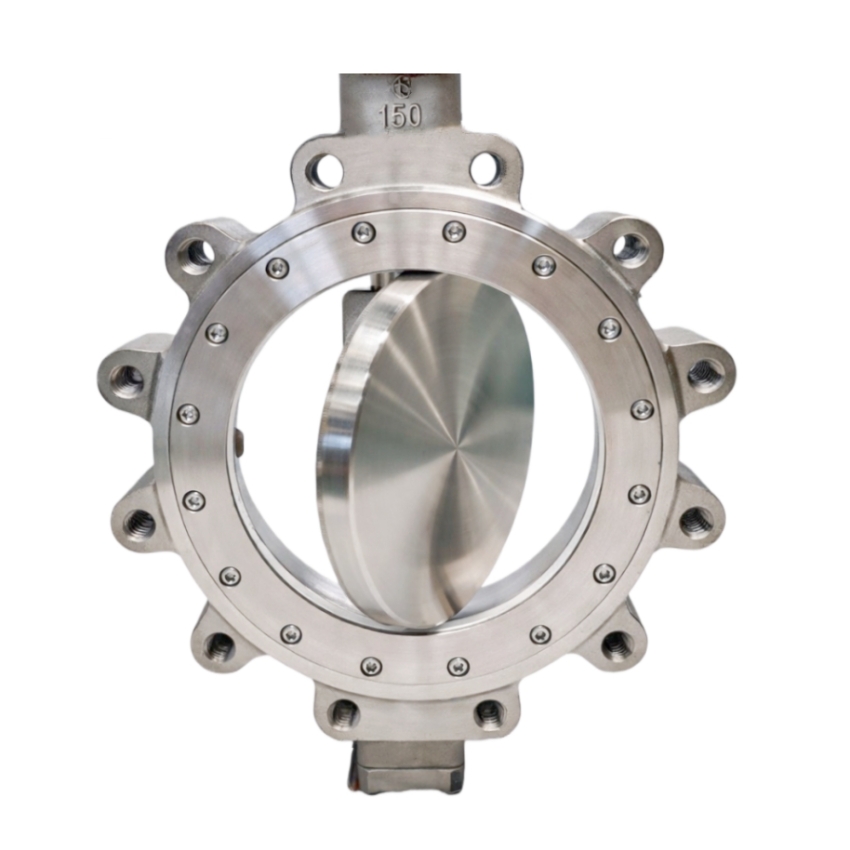

Vana gövdesi, ana basınç muhafaza kabuğunu oluşturur ve boru hattına bağlanır. İnce gövdeler, cıvata çıkıntıları olmadan iki boru flanşı arasına oturur. Çıkıntılı gövdelerde, flanşları güvenli bir şekilde tutmak için vanaya entegre edilmiş dişli çıkıntılar bulunur. Ağır hizmet tipi metal contalı kelebek vanalar Zorlu çalışma ortamlarına dayanabilmeleri için dökme demir, sfero döküm, paslanmaz çelik veya alaşımlı çelik gövdeler kullanılır.
2. Kelebek Disk
Disk, gövde içindeki sıvı geçişini engelleyen veya sağlayan dairesel plakadır. Valf miliyle birlikte döner. Diskin şekli, akış direncini doğrudan etkiler. Konsantrik valflerde düz disk kullanılır; çift ofset ve üçlü ofset valflerde ise dönüş sırasında sürtünmeyi azaltmak için konturlu diskler kullanılır. Aşındırıcı ortamlar için, diskler kullanım ömrünü uzatmak amacıyla kaplanır veya paslanmaz çelikten yapılır.
3. Valf Gövdesi
Mil, valf gövdesinden geçen ve diske sıkıca bağlanan bir şafttır. Aktüatörden veya el çarkından gelen torku diski döndürmek için iletir. Çoğu mil, burulmaya ve korozyona dayanıklı olması için yüksek mukavemetli paslanmaz çelikten yapılmıştır. Birçok tasarım, boşluğu ortadan kaldırmak ve kontrol hassasiyetini artırmak için tek parça mil ve disk bağlantısı kullanır.
4. Conta / Sızdırmazlık Halkası
Oturma yüzeyi, disk ile valf gövdesi arasında sızdırmazlık temas yüzeyini oluşturur. Yumuşak contalı kelebek vanalar Temiz ortamlar için hava geçirmez sızdırmazlık sağlamak amacıyla EPDM veya PTFE gibi elastomer contalar kullanılır. Metal contalı versiyonlar, kauçuk contaların dayanamadığı yüksek sıcaklık, aşındırıcı veya buhar ortamları için uygun olan metalden metale sızdırmazlık yüzeyleri kullanır.
5. Mil Contaları ve Keçeleri
Mil contaları, valf gövdesinden çıktığı yerde mil boyunca sıvı sızıntısını önler. Salmastra halkaları veya O-ringler birincil bariyeri oluşturur. Özellikle kimya ve petrol & gaz uygulamalarında kaçak emisyonları önlemek için kritik öneme sahiptirler.
6. Aktüatör / Çalıştırma Ünitesi

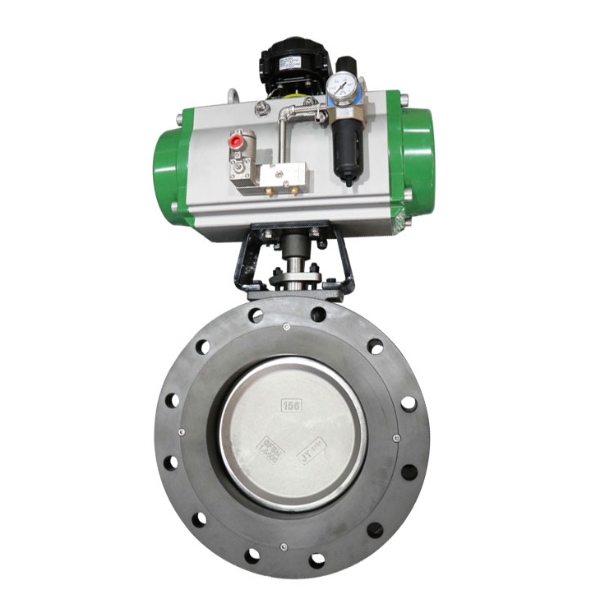

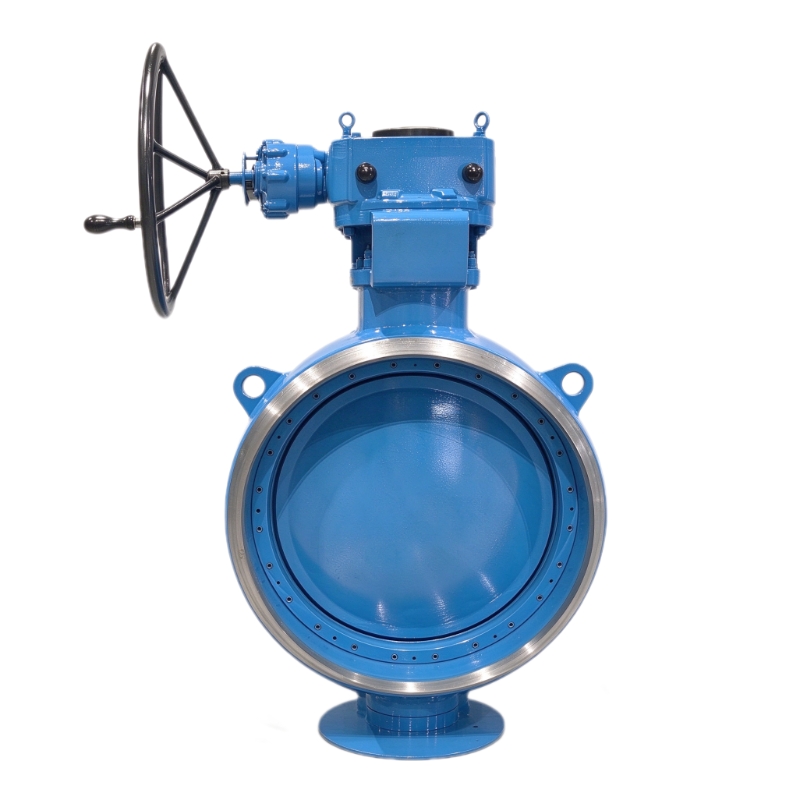

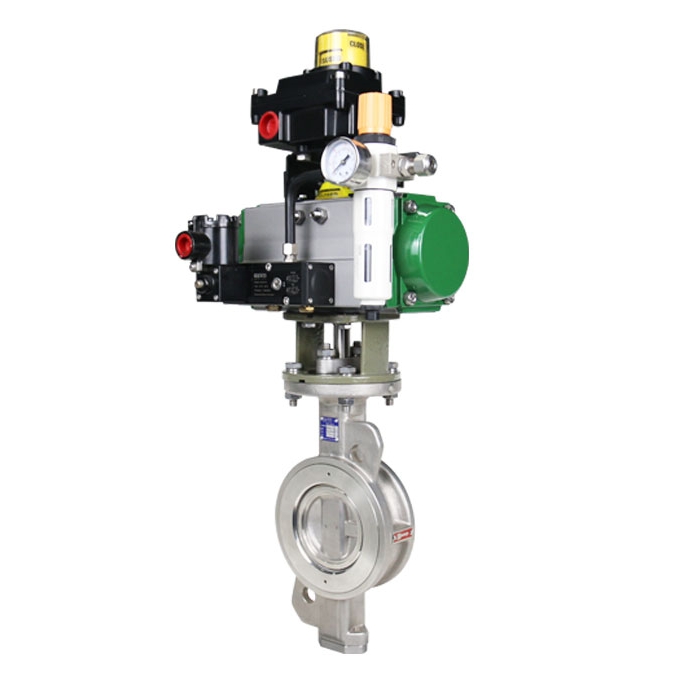

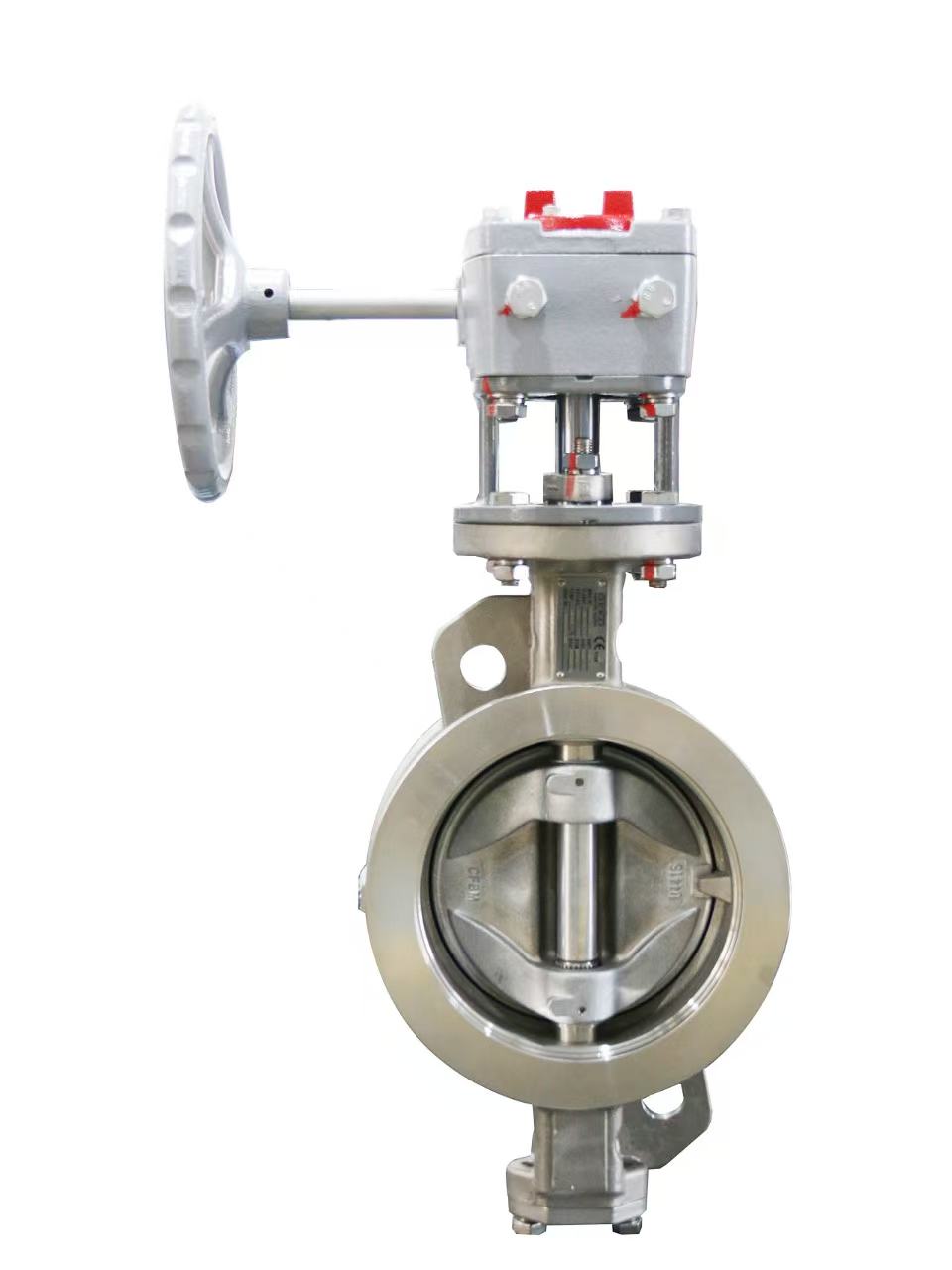

Aktüatör, mili ve diski döndürmek için tork sağlar. Manuel versiyonlarda el çarkı veya kol kullanılır. Pnömatik kelebek vanalar Hızlı açma/kapama veya modülasyonlu kontrol için basınçlı hava kullanın. Elektrikli kelebek vanalar Uzaktan otomatik çalışma ve hassas akış ayarlamasına olanak tanır. Pozisyonlayıcılar, disk açılarının tam olarak korunması için modülasyonlu aktüatörlere takılabilir.
Bu Bileşenler Birlikte Nasıl Çalışır?
Aktüatör valf milini döndürdüğünde, disk gövde içinde döner. Kapalı konumda, disk sıvıyı engellemek için yuvaya baskı yapar. Açık konumda ise disk akışa paralel döner, böylece ortam geçebilir. Tüm parçalar çalışma basıncına, sıcaklığına ve ortama uygun olmalıdır. Yuva veya disk malzemesindeki uyumsuzluk, hızla sızıntıya ve erken arızaya neden olur.
GEKO Vana Kelebek Vana Serisi
GEKO Valve, yüksek kaliteli bileşenlerle komple kelebek vana sistemleri tedarik etmektedir. Ürün yelpazemizde, dünya çapındaki endüstriyel ve belediye projeleri için manuel, pnömatik veya elektrikli aktüatörlerle birlikte, yumuşak ve metal contalı, konsantrik, çift ofset ve üçlü ofset kelebek vanalar, wafer, lug, flanşlı tasarımlarda mevcuttur.
