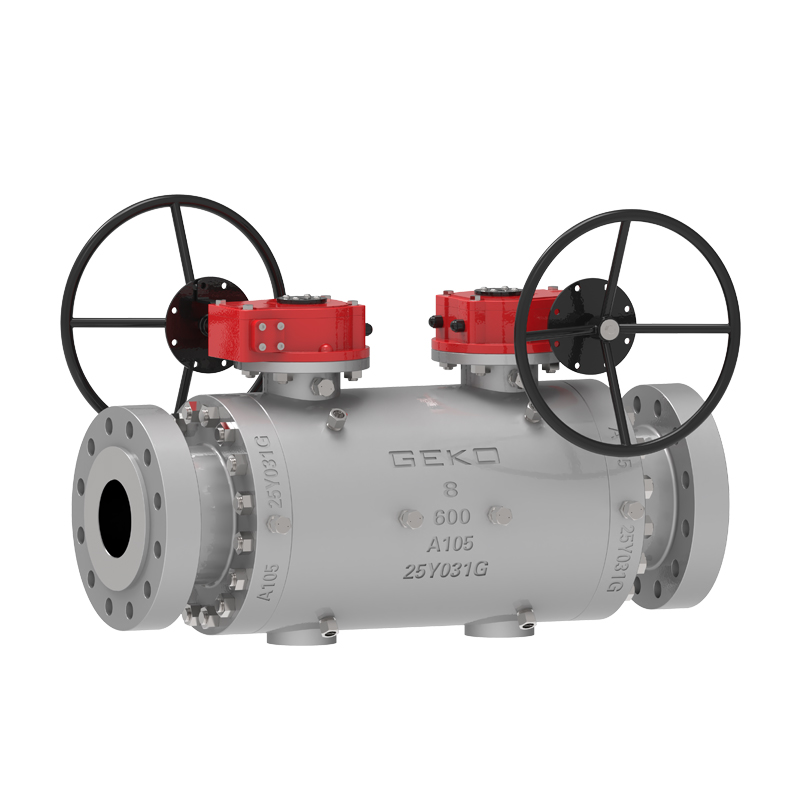

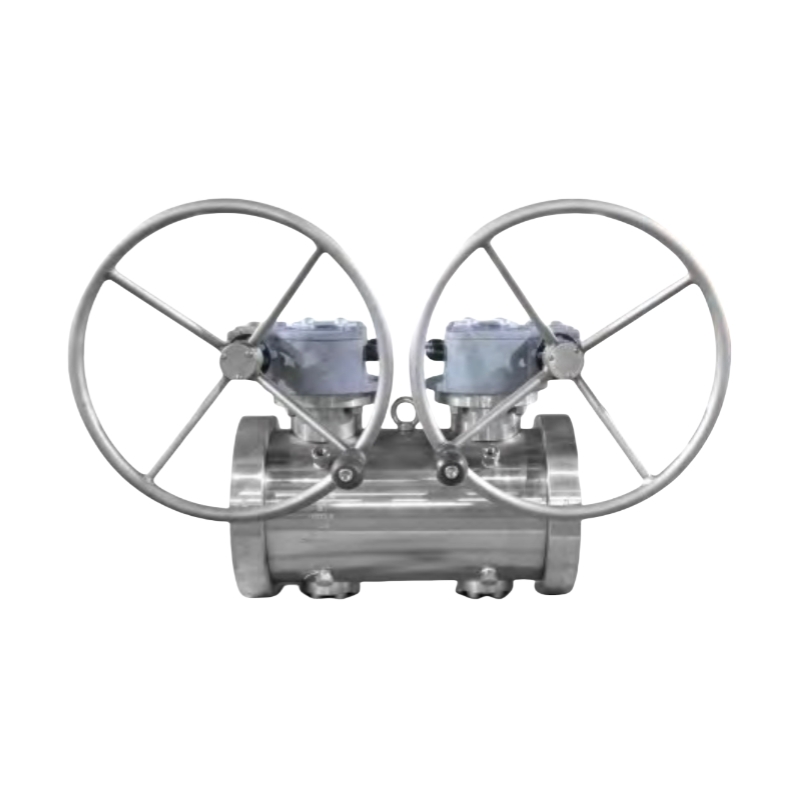

DBB GEKO Çift Blok ve Kanama Trunnion Montajlı Küresel Vana Kritik proses uygulamalarında maksimum güvenlik, güvenilirlik ve performans için tasarlanmıştır. Tek bir valf gövdesi içinde çift bilyalı tasarıma sahip olan bu valf, gerçek çift izolasyon ve kanama (DBB) işlevsellik — yukarı ve aşağı akış hatları arasında tam ayrımın sağlanması.
Boru hatlarında, pompalama ve basınç istasyonlarında, açık deniz ve kara tesislerinde, kriyojenik sistemlerde ve yüksek sıcaklık veya aşındırıcı hizmetlerde yaygın olarak kullanılır. Kompakt çift bilyalı konfigürasyon hem montaj alanını hem de toplam ağırlığı azaltarak olağanüstü maliyet verimliliği ve gelişmiş hat bütünlüğü sağlar.
GEKO Çift Blok ve Tahliye (DBB) Vanası – Sıfır Sızıntı Güvencesiyle Kompakt İzolasyon
| |
Boyut Aralığı 1/2" ila 12" (DN15 ila DN300), daha büyük boyutlar talep üzerine mevcuttur | Gövde ve Kaput Malzemesi A105 / LF2 / F304 / F316 / F316L / Dubleks / Süper Dubleks / Inconel / Monel |
Sıcaklık Aralığı -46°C ila +250°C (isteğe bağlı olarak 400°C'ye kadar genişletilmiş aralık) | Basınç Derecesi ASME Sınıf 150 – 2500 (PN16 – PN420) |
Vana Tipi Çift Blok ve Kanama – Bilyalı / Tıkacı / İğne tipi kanama tasarımı | Koltuk Malzemesi PTFE / RPTFE / PEEK / Metal-Metal (Stellite / Inconel Kaplama) |
Sap / Şaft Malzemesi SS316 / SS316L / 17-4PH, patlamaya dayanıklı tasarım, isteğe bağlı sert kaplama | Cıvatalar ve Somunlar ASTM A193/A194'e göre 2H veya 4/7 Somunlu B7 / B8 / L7 / B8M |
Paketleme ve Bez Grafit / PTFE / düşük emisyonlu paketleme, canlı yükleme tasarımı
| Bağlantı Seçeneklerini Sonlandır Flanşlı (ASME B16.5 / EN1092), Vidalı (NPT / BSPT), Soket Kaynaklı (SW), |
Çalışma Yöntemi Manuel Kol / Dişli / Pnömatik / Hidrolik / Elektrikli Aktüatör | Tasarım Standartları API 6D / API 598 / ASME B16.34 / BS EN ISO 17292 |
Test ve Muayene Basınç ve Sızıntı Testi: API 598 / ISO 5208 | Tasarım Özellikleri Hava alma portlu iki bağımsız sızdırmazlık bariyeri, kompakt tasarım, yangına dayanıklı ve patlamaya dayanıklı gövde, düşük tork, tam çaplı akış, kolay bakım
|
Uygulanabilir Ortam Petrol ve Gaz, Petrokimya, LNG, Kimyasal Proses, Kamu Gazı, Yüksek Basınçlı Buhar | Kurulum Yönü Yatay veya dikey montaj; güvenli basınç tahliyesi için havalandırma/tahliye portu mevcuttur |
Test ve Sertifikasyon EN10204 3.1 / 3.2 Malzeme Sertifikaları, PMI / NACE MR0175 / MR0103 uyumluluğu, talep üzerine ATEX ve PED sertifikalı | Önemli Noktalar Sıfır sızıntı, kompakt yapı, yangına dayanıklı tasarım, çift sızdırmazlık bütünlüğü, kolay bakım, yüksek basınçlı sistemlerde izolasyon ve havalandırmaya uygun |

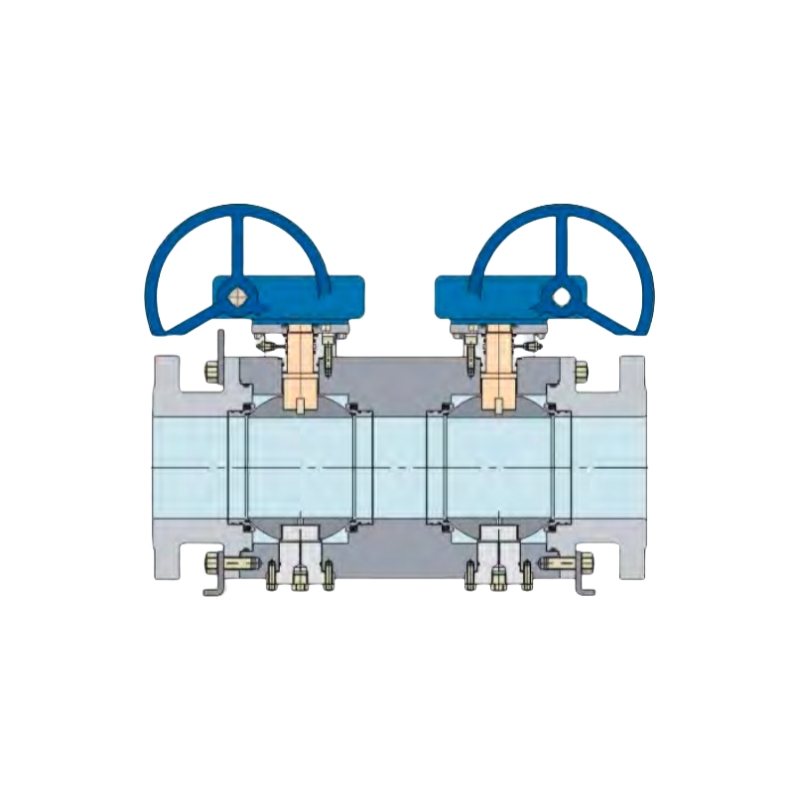

Her valf, bağımsız olarak çalıştırılan iki adet mafsallı bilyalı valfi birleştirir
bir gövde içindeki, drenajla donatılmış merkezi bir boşlukla ayrılmış vanalar
Bu yapılandırma, operatörlerin vanayı güvenli bir şekilde havalandırmasını, test etmesini veya boşaltmasını sağlar.
ara bölme, her iki tarafta sıkı bir kapatmayı teyit eder.
Her iki vana da GEKO'nun yan girişli mafsallı valfinin tüm üstün özelliklerini korur
küresel vanalar, şunları içerir:
* Yüzen bağımsız koltuk halkaları değişken basınçlarda güvenilir sızdırmazlık için.
* Tek Piston Etkili (SPE) veya Çift Piston Etkili (DPE) koltuk tasarımı,
Müşteri ihtiyaçlarına bağlı olarak.
* Geniş bir yelpazeye uygun, yumuşak veya metal oturmalı konfigürasyonlarda mevcuttur
akışkan yelpazesi ve çalışma koşulları.
* Gömülü veya yalıtımlı boru hattı için isteğe bağlı dahili kaplama ve uzatılmış gövde
uygulamalar.

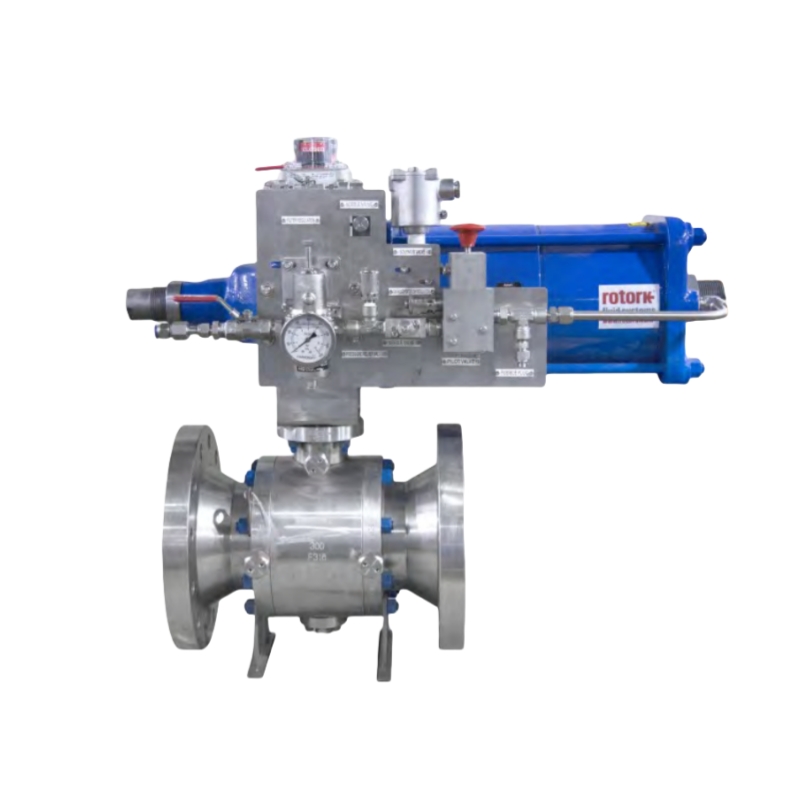

* Tüm standart çalıştırma yöntemleriyle uyumludur (manuel, pnömatik, elektrikli,
veya hidrolik). Sonuç, daha yüksek performans sunan sağlam ve kompakt bir DBB çözümüdür
güvenlik, azaltılmış bakım ve minimum basınç kaybı.
Avantajları：
- Kompakt çift valf tasarımı, yüz yüze uzunluğu ve toplam ağırlığı azaltır.
- İki bariyer arasında tam izolasyon ve güvenli basınç tahliyesi sağlar.
- Gelişmiş işletme güvenliği ile daha düşük kurulum ve bakım maliyetleri.
- Hem düşük hem de yüksek basınç sistemlerine uygun esnek konfigürasyon.
Temel Özellikler：
* Tasarım Türü: 1/3 Parça Gövde, Tam veya Daraltılmış Delik
* İşlem: Trunnion Montajlı, Çift Blok ve Kanama (DBB)
* Koltuk Tasarımı: SPE/DPE konfigürasyonu, Yaylı Koltuklar
* Güvenlik ve Güvenilirlik:
- Patlama Önleyici Sap ve Anti-Statik Cihaz
- API 607 / API 6FA / ISO 10497'ye göre Yangına Dayanıklı Tasarım
- NACE MR0175 Ekşi hizmet uyumluluğu
- Acil sızdırmazlık için Sızdırmazlık Enjeksiyon Sistemi
* Performans Aralığı:
- Boyut: 1" ~ 24"
- Basınç Sınıfı: ASME 150 – 2500 / API 2000 – 15000
- Tasarım Standartları: API 6D, API 6A, ASME B16.34
* Malzeme Seçenekleri:
- Sap Malzemesi:
* 150/300 LB için ≥205 MPa verim
* 600/900 LB için ≥360 MPa verim
* 1500/2500 LB için ≥450 MPa verim
- Koltuk Malzemesi:
* PTFE, RPTFE, DEVLON veya PEEK (boyuta ve basınç sınıfına göre değişir)
