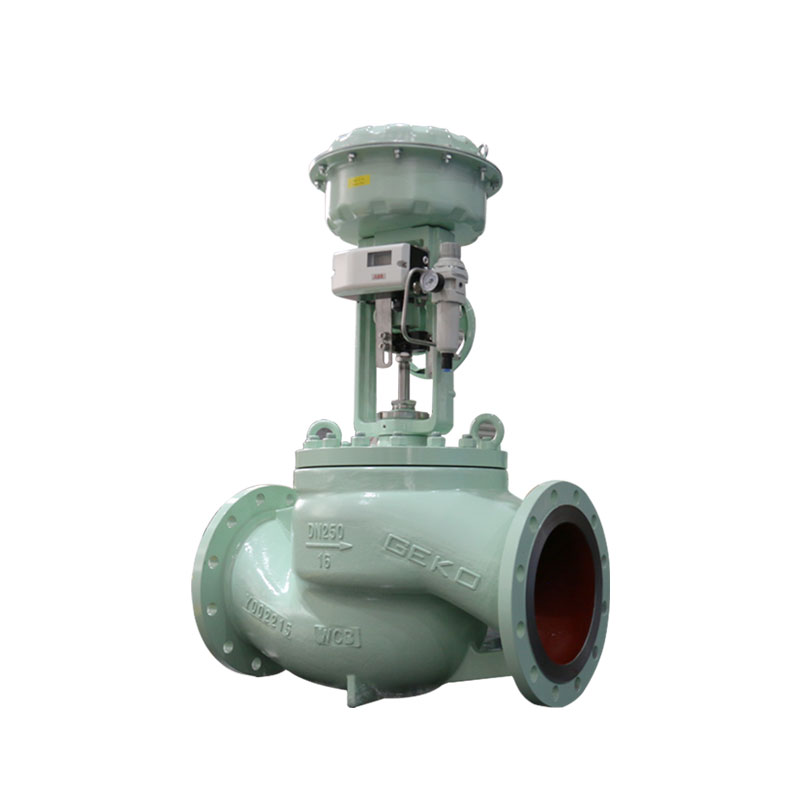

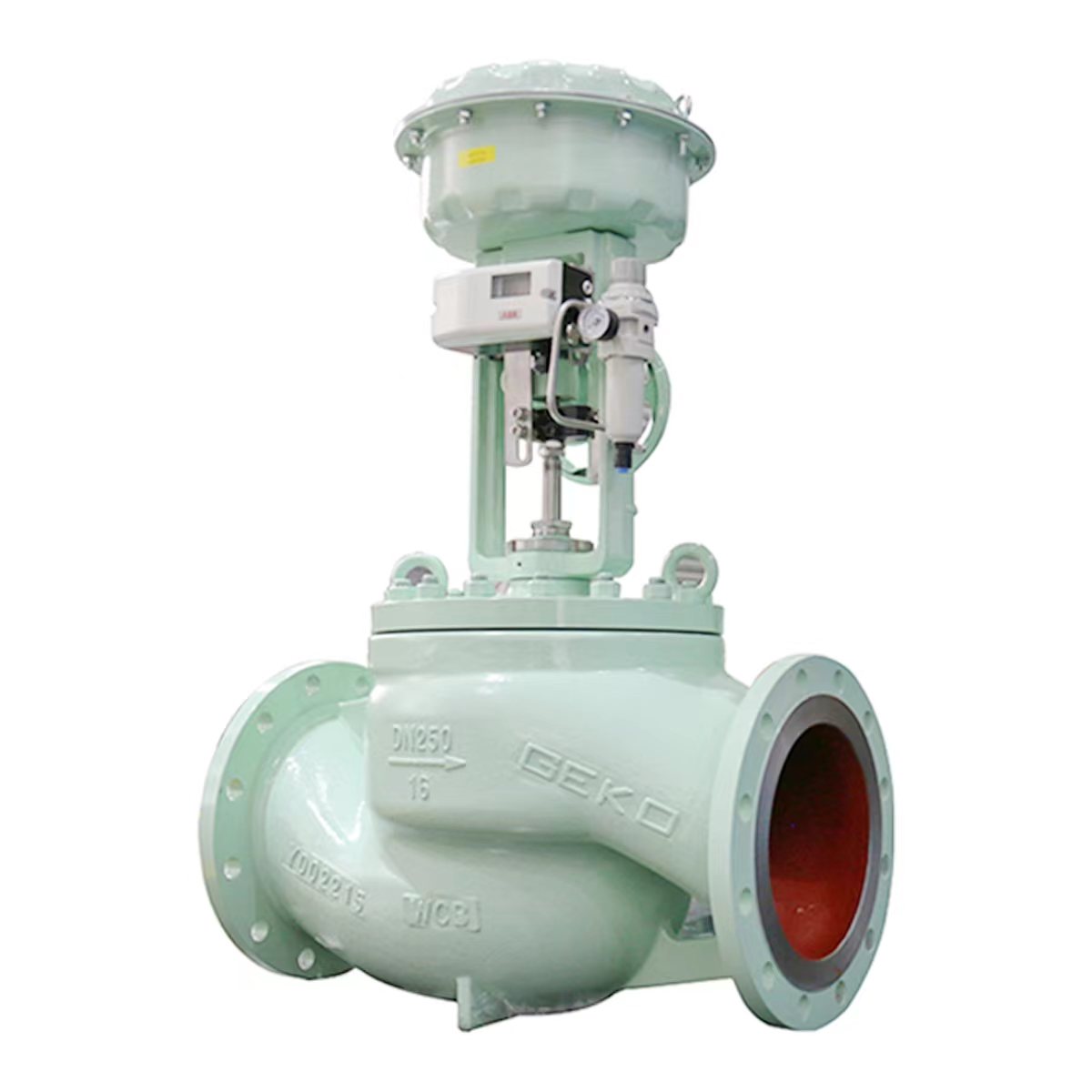

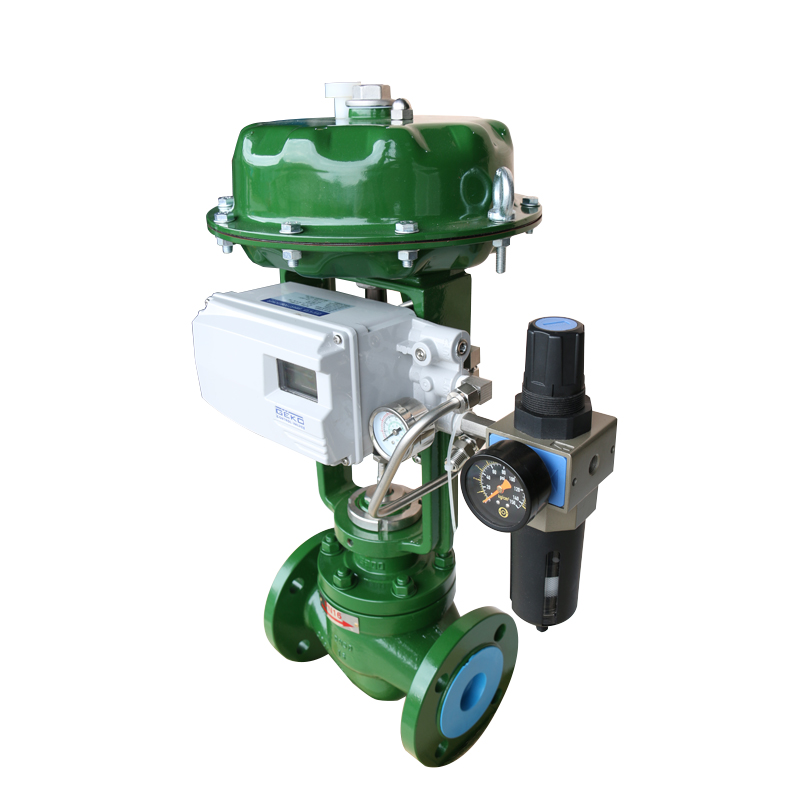

The GKV1800C Pnömatik tek yataklı ayar vanası Pnömatik bir aktüatör aracılığıyla valf çekirdeğinin doğrusal yer değiştirmesini sağlayan ve boru hattındaki ortamın akış hızını, basıncını veya sıcaklığını hassas bir şekilde ayarlayan yüksek hassasiyetli bir proses kontrol valfidir. Tek yataklı valf gövdesi yapısı (tek sızdırmazlık yüzeyi) tasarımı, üst kılavuz veya kafes kılavuz sistemi, yüksek basınç farkı koşullarında stabilite ve sızdırmazlık sağlar, sürekli düzenleme gereksinimlerine uyum sağlar sıvılar, gazlar ve buhar gibi sert ortamlarve kimya, petrol ve enerji gibi endüstrilerdeki otomasyon kontrol sistemlerinde yaygın olarak kullanılır ve proses parametrelerinin milimetre seviyesinde kontrolünü sağlar.
GEKO Kontrol Vanaları – Teknik Özellikler (GKV18C / GKV16N / GKV6H)
| |
Seri ve Boyutlar GKV18C: DN15–100 (½"–4") | Basınç Derecesi GKV18C / GKV16N: PN10–63 / ANSI Sınıfı 150–600
|
Gövde Malzemeleri (EN) 1.0619 GP240GH (-10℃ ila 400℃) | Gövde Malzemeleri (ASTM) A216 WCB (-29℃ ila 425℃)
|
Kaput ≤DN65: 1.4408 (A351 CF8M) | Fiş Karakteristiği Standart: Eşit yüzde / Doğrusal |
Menzil 50:1 | Çift Rehber İsteğe bağlı: DN40–DN600 için entegre alt kılavuz, Kvs > 25 |
Koltuk Sızıntısı Metal Conta: Sınıf IV (<0,01% Kvs), isteğe bağlı Sınıf V | Körüklü Mühür Çift duvarlı, 1.4571 veya isteğe bağlı Hastelloy |
Isıtma Ceketi Bağlantılar DN15 veya DN25, PN40 (1” ANSI 300) | Temel Özellikler Yüksek hassasiyetli iç parçalar, hızlı değiştirilebilir oturma sistemi, |
Özellikler:
- Yüksek hassasiyetli ayar performansı
Doğrusal/Eşit Yüzde Akış Özellikleri: Vana çekirdeği, ≤± %1'lik bir ayar doğruluğu ve 50:1'lik ayarlanabilir bir orana sahip parabolik veya delikli plaka tasarımını benimser;
Hızlı tepki: Konum belirleyicili pnömatik aktüatör (tek/çift etkili) (isteğe bağlı akıllı tip), tepki süresi ≤ 3 saniye, 4-20mA, HART ve diğer sinyal geri bildirimlerini destekler, DCS/PLC sistem entegrasyonuyla uyumludur.
- Yüksek basınç farklarına ve zorlu çalışma koşullarına uyum.
Tek oturma yeri sızdırmazlık yapısı: Vana çekirdeği ve oturma yeri sıkı bir şekilde eşleştirilmiştir, sızıntı seviyesi Sınıf V (ANSI/FCI 70-2) ve basınç farkı ≤ PN50 (Sınıf 300)'dir;
Sıcaklık ve korozyon direnci: Vana gövde malzemesi, -196 ℃~550 ℃ sıcaklık direncine ve güçlü asitlere, alkalilere ve aşındırıcı ortamlara karşı dirence sahip 304/316 paslanmaz çelik, Hastelloy (C276), Monel (400) arasından seçilebilir.
Her ayrıntıda mükemmellik
- Güçlü Aktüatör
GEKO 812 serisi pnömatik çok yaylı aktüatör, hızlı strok süreleri, sabit oturma kuvveti ve uygun maliyetli performans sunar. Çeşitli boyutlarda mevcut olup, sağlam ve patlamaya dayanıklı çalışma sağlar. Elektrikli ve elektrohidrolik aktüatörler de opsiyoneldir.

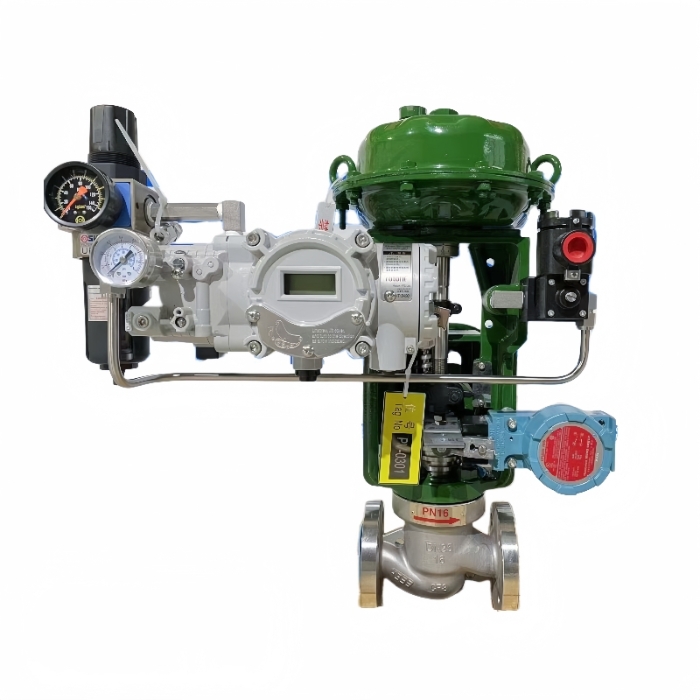

- Çok Fonksiyonlu Pozisyoner
GEKO dijital konumlandırıcı, 4-20 mA, HART, Profibus (PA) ve Foundation Fieldbus'ı destekleyerek çift yönlü iletişim ve kolay parametrelendirme olanağı sunar. VDI/VDE 3847 ile uyumludur ve isteğe bağlı analog versiyonları mevcuttur.
- Güvenilir Gövde Contası
GEKO, salmastra kutusundan körük sızdırmazlığına kadar farklı akışkanlar, basınçlar ve sıcaklıklarda sızdırmazlık performansı sağlar. Optimize edilmiş tasarımı sürtünmeyi, korozyonu ve emisyonları en aza indirir.
- Sabit Formlu Muhafaza Contası
Sağlam gövde/kaporta bağlantısı montaj hatalarını ve yanal kuvvetleri önleyerek sıkı sızdırmazlık ve güvenilir çalışma sağlar.
- Yüksek Hassasiyetli Dahili Parçalar
GEKO vanaları, optimize edilmiş kapatma elemanları ve yuvaları, yüksek kaliteli malzemeler ve hızlı değiştirilebilir yuva sistemiyle donatılmıştır. Seçenekler arasında metalik, sıkıştırılabilir veya simetrik yuva halkaları ve aşındırıcı ortamlar için seramik versiyonlar bulunur.
GEKO Kontrol Vanası – Yenilikler ve Avantajlar
| |
PTFE yumuşak conta ve metal ikincil contaya sahip patentli valf yuvası
| ✔ Mutlak koltuk sıkılığı |
Çok çeşitli malzemelerden yapılmış koltuk halkaları
| ✔ Kendi kendini merkezleme sayesinde tekrarlanabilir koltuk sıkılığı |
Hassas sızdırmazlık elemanlı PTFE V-ring conta
| ✔ Güvenlik ve hermetik sızdırmazlık |
Koltuk halkaları ve tapalar için hızlı değişim sistemi | ✔ Özel alet gerektirmeyen bakım |
Tüm uygulamalar için optimize edilmiş geniş çeşitlilikte valf trimleri
| ✔ Yüksek kontrol kalitesiyle maksimum proses esnekliği |
Paslanmaz çelik salmastra kutusu alanı | ✔ Galvanik korozyon yok |
Akışa optimize edilmiş valf gövdesi
| ✔ Yüksek akış katsayıları |
8. Kompakt, sağlam tasarım
| ✔ Minimum montaj alanı gereklidir |
Reaksiyon kazanı sıcaklık/basınç kontrolü, damıtma kulesi besleme oranı ayarı, asit-baz pH düzenlemesi.
Kuyu başı kısma, boru hattı basınç stabilizasyonu, LNG depolama tankı sıcaklık yönetimi.
Kazan besleme suyu regülasyonu, buhar türbini yük kontrolü, atık ısı geri kazanım sistemleri.
Steril sıvı dozajlama ve oran kontrolü, fermantasyon tankı parametre düzenlemesi, 3A hijyenik uyumluluğu.
SCR/SNCR indirgeyici madde dozajlama, atıksu arıtma kimyasal enjeksiyon sistemleri.
GKV-225V portlu (V-küre tipi) döner kontrol vanası sıfır sızıntının avantajlarını birleştirir Sınıf VI kabarcıklı mühürlü küresel vanalar ile yüksek ayarlanabilirlik Kontrol vanalarının çeşitli kontrol vanası uygulamaları için uygun hale getirilmesi, mükemmel akış kontrolü, daha düşük basınç düşüşü ve hızlı tepki sağlanması.TümV-küresel kontrol vanalarıAPI 607, ATEX, NACE MR0175, PED ve SIL dahil olmak üzere çok sayıda endüstri standardı ve sertifikasyonuna uyum sağlayarak güvenilirliği ve uluslararası standartlara uyumu garanti altına alır.
DEVAMINI OKU
The GKV1800C Pnömatik tek yataklı ayar vanası Pnömatik bir aktüatör aracılığıyla valf çekirdeğinin doğrusal yer değiştirmesini sağlayan ve boru hattındaki ortamın akış hızını, basıncını veya sıcaklığını hassas bir şekilde ayarlayan yüksek hassasiyetli bir proses kontrol valfidir. Tek yataklı valf gövdesi yapısı (tek sızdırmazlık yüzeyi) tasarımı, üst kılavuz veya kafes kılavuz sistemi, yüksek basınç farkı koşullarında stabilite ve sızdırmazlık sağlar, sürekli düzenleme gereksinimlerine uyum sağlar sıvılar, gazlar ve buhar gibi sert ortamlarve kimya, petrol ve enerji gibi endüstrilerdeki otomasyon kontrol sistemlerinde yaygın olarak kullanılır ve proses parametrelerinin milimetre seviyesinde kontrolünü sağlar.
DEVAMINI OKU

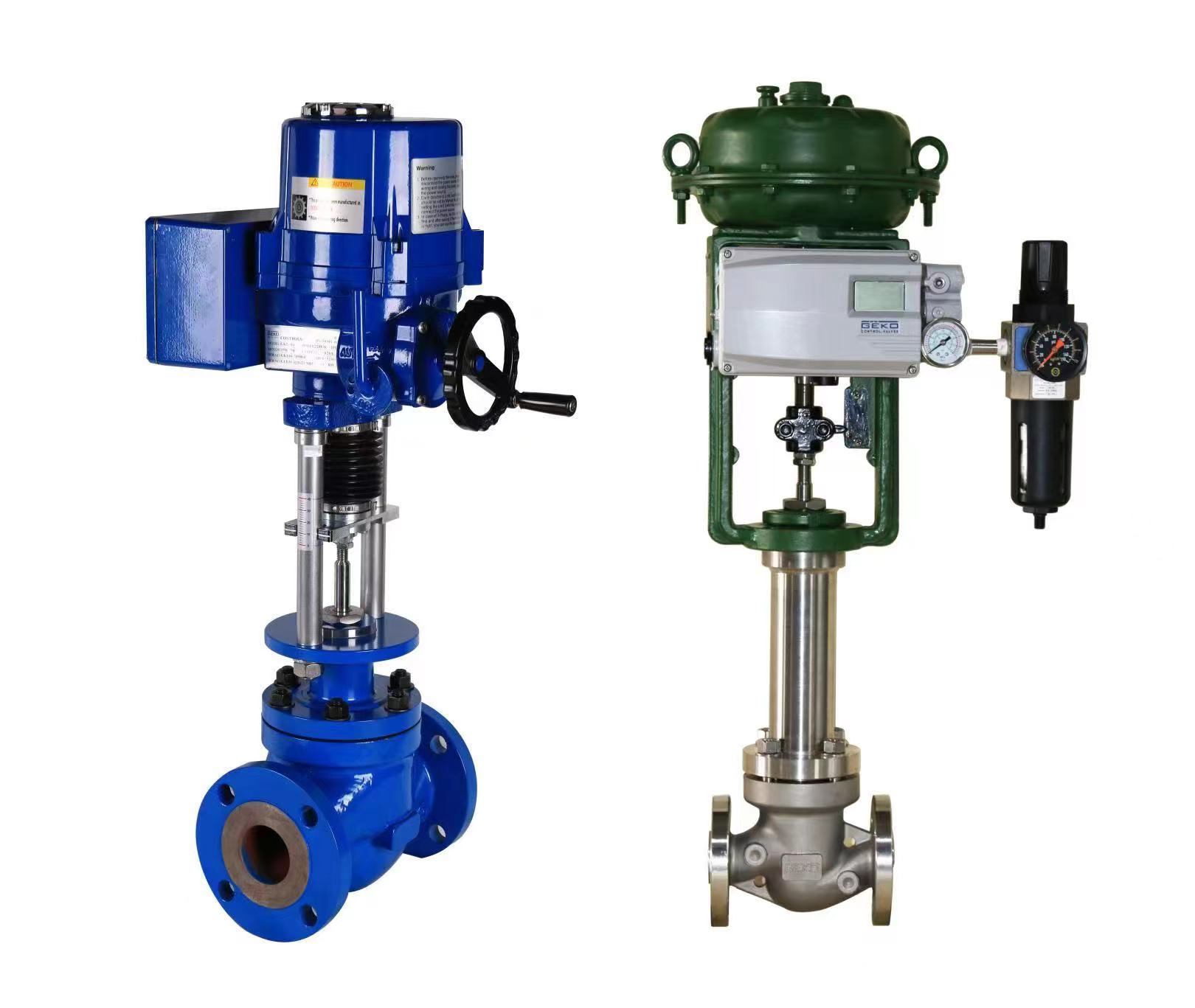

GKV16N GKV18C GKV16H serisi akıllı elektrikli kontrol vanası Yüksek hassasiyetli elektrikli aktüatörler ve akıllı kontrol modüllerini entegre eder, sertleştirilmiş sızdırmazlık ve korozyona dayanıklı vana gövdeleri kullanır ve kimya, enerji, ilaç ve diğer alanlarda yaygın olarak kullanılır.
DEVAMINI OKU
GKV200/220 üç yollu ayar vanası Tel haddeleme tesislerinin soğutma püskürtme hatlarındaki son derece kısa açma/kapama çevrimleri için bu üç yollu açma/kapama kontrol vanalarını geliştirdik. Bu vanalar, uzun yıllardır bu zorlu koşullar altında mükemmel performans gösteriyor ve uzun bir kullanım ömrü garanti ediyor.
DEVAMINI OKU
GEKO Açısal Kontrol VanalarıGKV3500 (PN 16 - 250) ve GKV3800 (PN 16 - 400) serileri, kendini kanıtlamış GEKO vana modüler parça sisteminin bir parçasıdır. Zorlu çalışma koşulları ve ses ile ilgili uygulamalarda, akışkan akışı yalnızca bir kez 90° döndürüldüğünden, açılı vanaların kullanılması genellikle önerilir. tek veya çift kişilik oturma yeri vanalar.
DEVAMINI OKU
GKV2500/280 SerisiHem parabolik tapa hem de delikli tapa seçeneklerine sahip çift yataklı kontrol vanaları. Bu vanalar, endüstriyel uygulamalarda hassas akışkan regülasyonu, sağlam yapı ve güvenilir çalışma sağlar. Parabolik tapa tasarımı sorunsuz akış kontrolü sağlarken, delikli tapa tasarımı gürültüyü azaltır ve yüksek basınçlı ortamlar için idealdir. Su arıtma, kimyasal ve endüstriyel proses sistemlerinde yaygın olarak kullanılan Geko çift yataklı vanalar, uzun kullanım ömrü ve istikrarlı performans sunar.
DEVAMINI OKU
