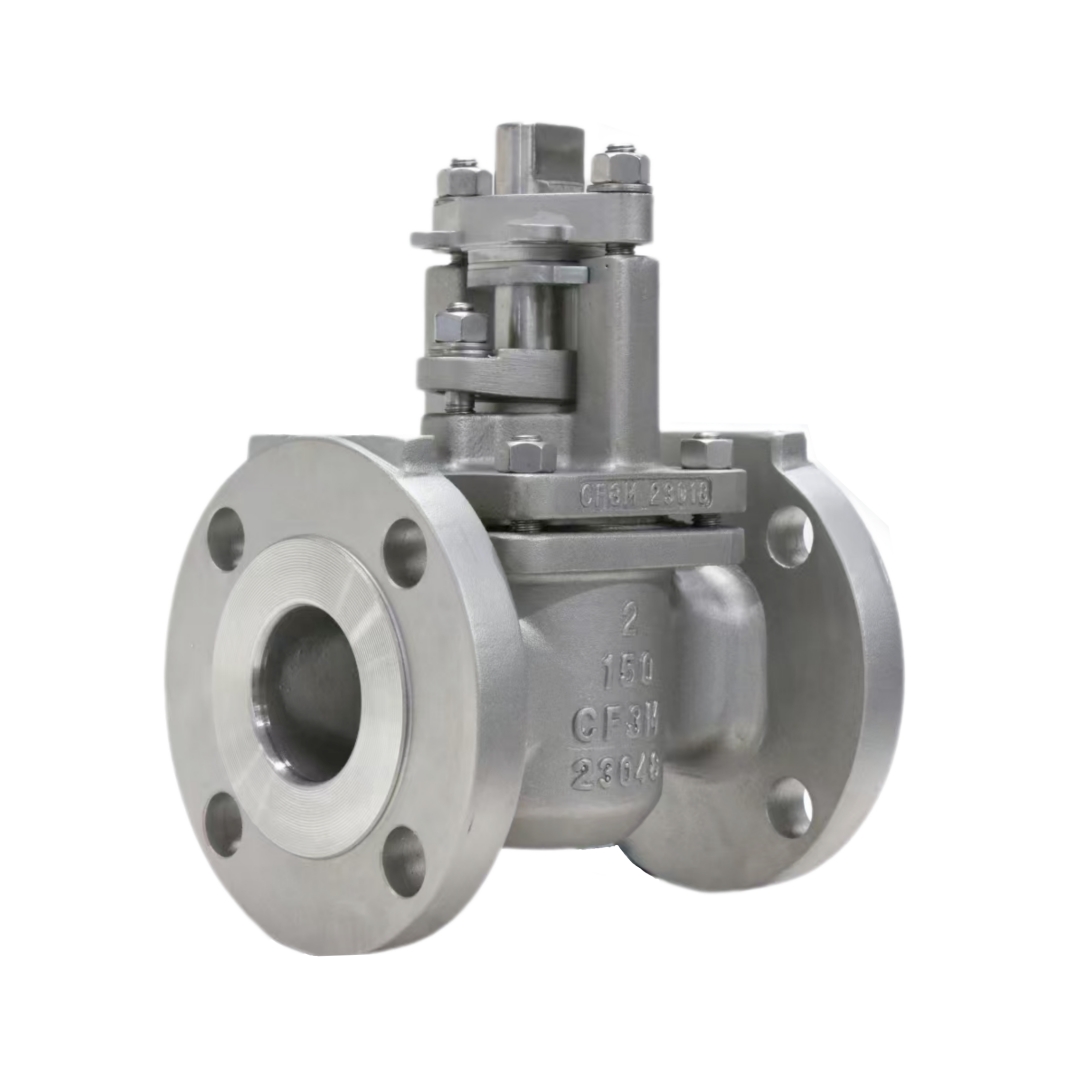

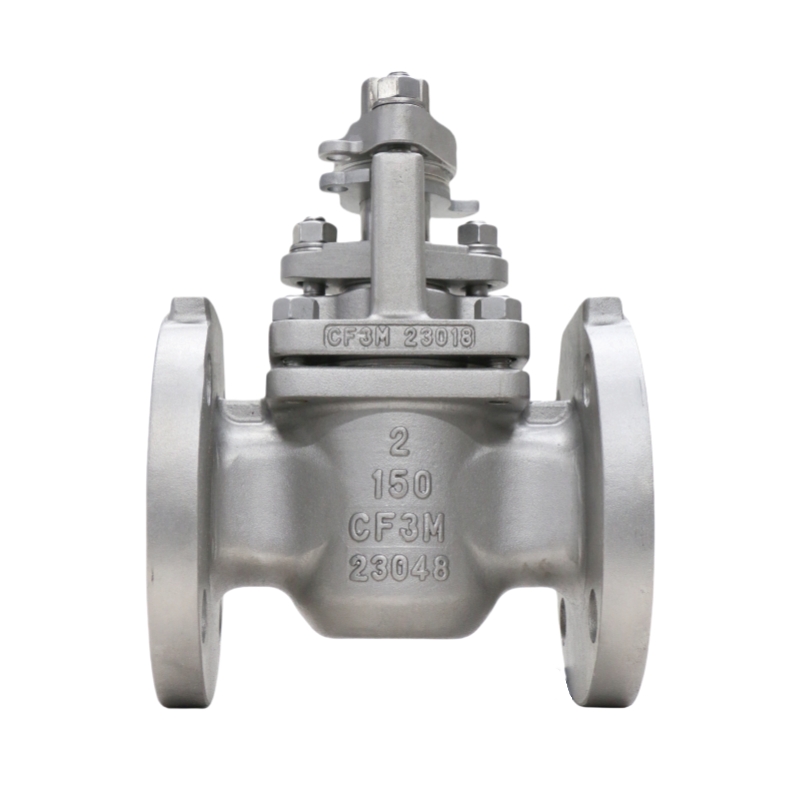

Tapa Vanaları Tapa VanasıPTFE Kaplı Yağlı Tapa Vana | Çift Contalı Endüstriyel Tapa Vana
Çift contalı mil korumalı PTFE astarlı tapa vana, aşındırıcı kimyasal, bulamaç ve döngüsel ısı proses sistemlerinde uzun süreli, düşük bakım gerektiren çalışma için tasarlanmış ağır hizmet tipi bir endüstriyel tapa vana çözümüdür. Tam kapsamlı PTFE astar contası ve bağımsız çift mil conta koruması ile donatılmış bu vana, planlanmamış duruşları ortadan kaldırır, onarım maliyetlerini düşürür ve küresel vanalara veya sürgülü vanalara kıyasla daha uzun hizmet ömrü sunar.
PTFE Kaplı Yağlı Tapa Vana | Çift Contalı Endüstriyel Tapa Vana
| |
Boyut Aralığı NPS 1/2" ila 24" (DN15 ila DN600), DN600'e kadar daha büyük boyutlar talep üzerine temin edilebilir. | Gövde Malzeme Seçenekleri Karbon Çelik (WCB), Paslanmaz Çelik (CF8, CF8M, CF3, CF3M), Dubleks Paslanmaz Çelik (4A/5A), Alaşım 20, Hastelloy®, Monel®, Inconel®, Titanyum |
Sıcaklık Aralığı -50°F ila +650°F (-46°C ila +343°C), özel alaşımlarla daha geniş aralıklar mevcuttur. | Gövde / Şaft Malzemesi ASTM A479 Gr. 316, isteğe bağlı 17-4PH, Duplex SS, düşük sürtünmeli kaplama mevcuttur. |
İzin Verilen Maksimum Çalışma Basıncı ASME Sınıf 150 ve 300, PN16, PN25, PN40 | Koltuklar ve Contalar RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Metalden Metale |
Fiş Malzemesi ASTM A351 Gr. CF8M, isteğe bağlı sert yüzeyli/kaplamalı (ENP, Stellite®, Cr-Karbür) | Kapanma Derecesi Sınıf VI, isteğe bağlı olarak hava geçirmez şekilde kapatılabilir. |
Operasyon Yöntemi Kol, Dişli Operatörü, Pnömatik Aktüatör, Elektrikli Aktüatör, ISO 5211 platformu | Gövde Stili ve Bağlantı Noktaları 2 Yönlü (Düz), 3 Yönlü (L veya T desenli), Tam Delikli veya Daraltılmış Delikli |
Tasarım Standartları ASME B16.34, API 608, MSS-SP-72 | Uç Bağlantı Standartları Flanşlı: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Test ve Muayene API 598, ISO 5208 Basınç ve Sızıntı Testi İsteğe bağlı tahribatsız muayene yöntemleri: Radyografi, Ultrasonografi, Manyetik Parçacık Muayenesi | Yüz Yüze Ölçüler ASME B16.10, ISO 5752
|
Özel Tasarım Özellikleri Çift yönlü sızdırmazlık, düşük çalışma torku, çoklu oturma yeri seçenekleri, tam geçişli akış, modüler çalıştırma, korozyon ve aşınma direnci, uzun hizmet ömrü | Uygulamalar Petrol ve doğalgaz boru hatları, Petrokimya işleme, Yakıt taşıma sistemleri, Belediyelerin su ve atıksu arıtma tesisleri, Kimya tesisleri, Enerji üretimi |
Teknik Özellikler
- Boyut Aralığı: 1/2"‑24"
- Astar Malzemesi: Saf PTFE / Grafit dolgulu PTFE
- Gövde: Karbon çelik, paslanmaz çelik ve alaşım malzeme seçenekleri
- Çalıştırma: Manuel kol, dişli mekanizmalı, pnömatik veya elektrikle otomatikleştirilmiş çalıştırma
- Dış sızıntı kontrol seviyeleri, talep üzerine özel olarak belirlenebilir.
Temel Tasarım Prensibi

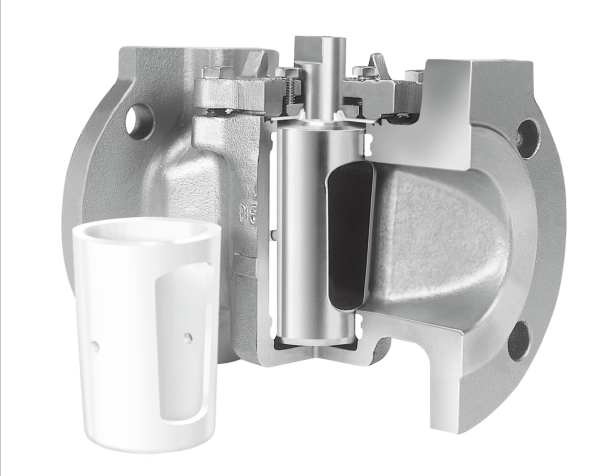

Geniş çevreli PTFE (Politetrafloroetilen) astar, birincil sızdırmazlığı oluşturur.
Yüzeyi sayesinde standart küresel veya sürgülü vanalara göre çok daha üstün sızdırmazlık performansı sunar.
PTFE astarın düşük sürtünme özelliği, dahili kendiliğinden yağlama sağlar.
Fiş, tamamen açık veya tamamen kapalı kaldıktan sonra bile sorunsuz bir şekilde çalıştırılabilir.
uzun süreler.
Çift koruma sağlamak için iki bağımsız sızdırmazlık sistemi kullanılmıştır.
Dış sızıntılara karşı koruma sağlar. İkinci PTFE halkası ek bir koruma katmanı oluşturur.
Aşırı termal döngü çalışma koşulları için ideal olan supap mili contası koruma sistemi.
Dinamik yaylı rondelalar, ambalaj üzerinde sabit ve istikrarlı bir sıkıştırma kuvveti sağlar.
Tekrarlanan ısı transferi sırasında meydana gelen termal genleşme-büzülme değişikliklerini telafi etmek için kullanılan contalar.
Isı çevrimi servisi. İsteğe bağlı enjeksiyon izleme portları mevcuttur.
üst birincil dış conta.
Avantajlar:
- Planlanmamış Arıza Sürelerini Azaltın: Küresel vanaları ve sürgülü vanaları GEKO astarlı tapa vanalarıyla değiştirmek, üretim kayıplarını ve bakım giderlerini önemli ölçüde azaltır.
- Basit Saha Ayarı: Üstten monte edilmiş cıvataların ayarlanmasıyla, valfin tamamen sökülmesine gerek kalmadan uzun süreli sızdırmazlık performansı hızla geri kazandırılabilir.
- Çift Katmanlı Sızıntı Koruması: Çift bağımsız sızdırmazlık katmanı, işlem ortamının atmosfere kaçmasını etkili bir şekilde önler.
- Düşük Sürtünmeli Kendinden Yağlamalı Gömlek: Uzun süre kullanılmadığında bile buji dönüşünün sorunsuz olmasını sağlar.
Seyrek kullanılan devrelerde yapışma riski yoktur.
- Uygun Maliyetli ve Uzun Ömürlü Performans: Dengeli satın alma maliyeti ve uzun ömürlü kullanım.
Olağanüstü uzun vadeli ekonomik faydalar sağlayan hizmet döngüleri.
Mevcut Varyantlar ve Seçenekler
- Standart PTFE astarlı açma/kapama tapa vanası
- Patentli geri çekilebilir sızdırmazlık contasına sahip, zorlu çalışma koşullarına uygun termal döngülü tapa vanası
- Katı ve sıvı numune alma sistemleri için yerçekimiyle numune alma vanası
- 600 sınıfı yüksek basınçlı astarlı tapa vana, istek üzerine çok portlu konfigürasyonlar mevcuttur.
