GKV295 Üstten Girişli Tank Alt Deşarj Küresel Vanası, tanklardan, reaktörlerden veya kaplardan sıvı veya yarı katı maddelerin temiz, verimli ve tam tahliyeli olarak boşaltılması için tasarlanmıştır. Üstten girişli tasarımı, kolay bakım ve hat içi servis sağlayarak arıza süresini en aza indirir.
Gömme montajlı, boşluksuz küre, sıfır ölü alan ve kalıntısız akış sağlar; ilaç, gıda, kozmetik ve özel kimyasallar gibi yüksek temizlik standartlarına sahip endüstriler için idealdir.
Üstten Girişli Alt Tank Tahliye Küresel Vanası
| |
Boyut Aralığı DN25–DN200 (NPS 1"–NPS 8")
Sıcaklık Aralığı Yumuşak Oturma (PTFE/EPDM): -20°C ila +200°C Metal Oturma: +800°C'ye kadar
| Gövde Malzemesi ASTM A351 CF8, CF3, CF8M, CF3M (Döküm paslanmaz çelik); ASTM A182 F304, F316, F316L, F904L, F51 (Dupleks paslanmaz çelik, Dövme paslanmaz çelik). ASTM A216 WCB, WCC (Döküm karbon çeliği); ASTM A350 LF2, ASTM A352 LCB (düşük sıcaklık karbon çeliği); ASTM A105 (dövme çelik). ASTM A182 F22 (Cr-Mo alaşımlı çelik); Özel Alaşımlar (Nikel Bazlı ve Yüksek Performanslı): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alaşım 20; ASTM B348 Titanyum Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirkonyum R60702, ASTM B365 Tantal R05200, R05400 (Tantal). |
Çalışma Basıncı 150LB - 2500LB | Gövde Malzemesi SS316, SS316L, Duplex SS, Nitronic 50 vb. |
Yüz yüze ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| Koltuk Malzemesi Standart: RPTFE; İsteğe bağlı: TFM1600, Tek-Fil®, UHMWPE, boşluk doldurucu, Metal Oturma Yeri |
Top Malzemesi SS316L, Hastelloy, PTFE kaplı Paslanmaz Çelik, Seramik, F46, F51 vb. | Vücut Stili 1 aşamalı |
Tasarım Standartları ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | Bağlantı Flanşlı |
Üstten Girişli Alt Tank Tahliye Küresel Vanası
Tanım:

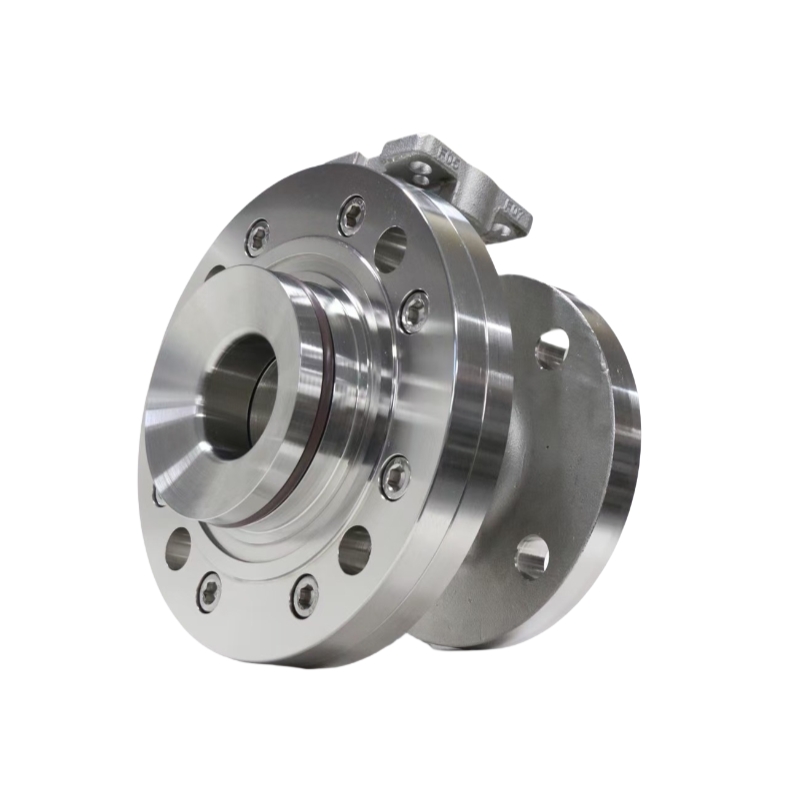

Üst Girişli Tank Alt Küresel Vanası, alttan boşaltma için tasarlanmıştır
tanklarda, reaktörlerde ve kaplarda uygulamalar, yıkama drenajı, ölü su temini sağlar
yer kaplamayan tasarım ve kolay hat içi bakım.
Üst giriş yapısı, iç parçaların sökülmesine, incelenmesine ve onarılmasına olanak tanır.
valfi sistemden çıkarmadan parçaları sökerek, aksama süresini en aza indirir ve
steril ve verimli bir işlem sağlanması.
Temel Özellikler:
Üstten giriş tasarımı – bilya, yuvalar ve contaların hızlı hat içi bakımına olanak tanır

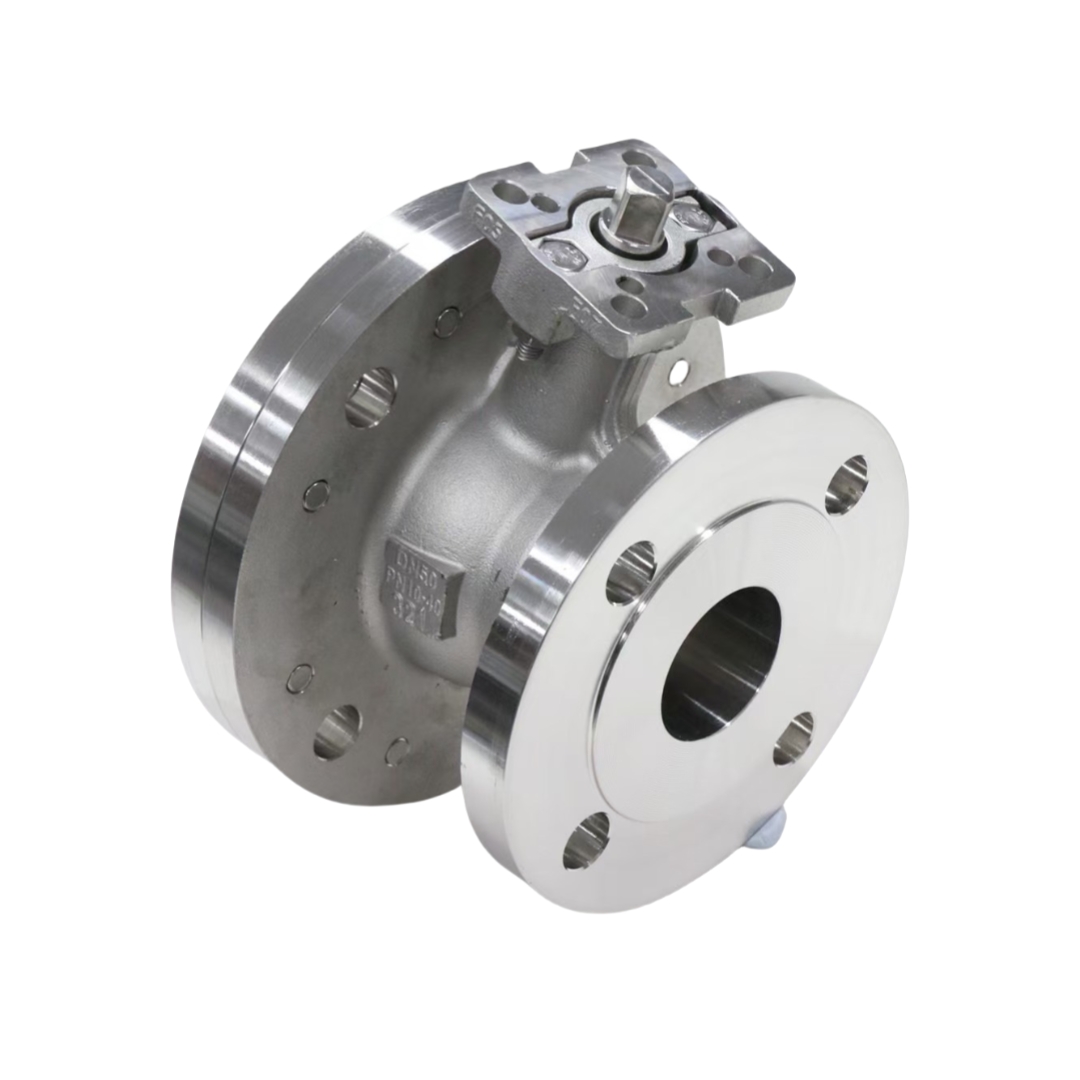

Gömme çıkış – sıfır tutma hacmiyle tam ve temiz drenaj sağlar
Tam geçişli – kısıtlanmamış akış, viskoz veya katı yüklü ortamlar için uygundur
Patlamaya dayanıklı gövde, antistatik cihaz ve yangına dayanıklı tasarım (isteğe bağlı)
Boşluk doldurucu yuvalar – ölü bölgeleri ortadan kaldırır, hijyenik veya bulamaçlı servis için idealdir

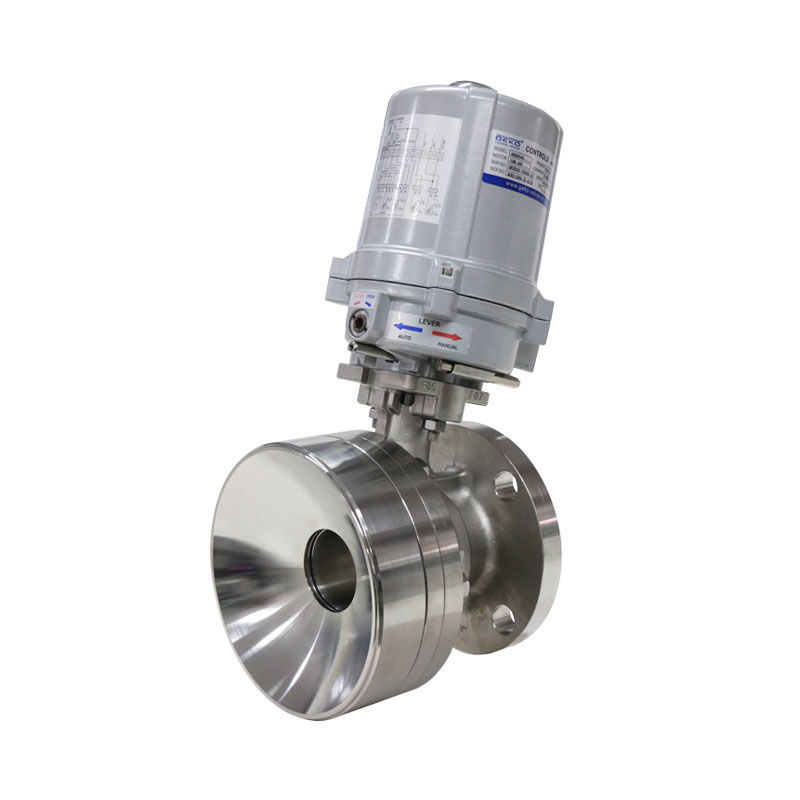

Manuel kol, dişli operatörü veya aktüatörlü (pnömatik/elektrikli) seçeneklerle mevcuttur.
Teknik Detaylar
Boyut: DN25–DN300 (1"–12")
Basınç: Sınıf 600 / PN100'e kadar
Sıcaklık: -50°C ila +600°C (malzemeye bağlı)
Uç Bağlantıları: Tank pedi (kaynaklı), Flanşlı (RF/RTJ), Kelepçe veya özelleştirilmiş
Standartlar: API 6D, ASME B16.34, EN 12516-1
Malzemeler:
Gövde / Kaput: SS304/SS316, Alaşım 20, Hastelloy C276, Dubleks/Süper Dubleks, Titanyum Gr.2
Bilya: SS316/316L, krom veya ENP kaplamalı, Hastelloy, Monel, seramik kaplamalı
Gövde: SS316/316L, Duplex 2205, patlamaya dayanıklı, isteğe bağlı yangına dayanıklı
Koltuk: PTFE, TFM1600, PEEK, boşluklu PTFE/TFM, metal (Stellite)
Contalar / Paketleme: PTFE, Grafit, Viton, EPDM, Kalrez, canlı yüklü gövde paketlemesi
Önemli Noktalar:
Kolay hat içi bakım için üstten girişli tasarım
Boşluksuz, sıfır ölü alanlı bilye, kalıntı bırakmayan akışı garanti eder.
Yüksek temizlik gerektiren endüstriler ve zorlu kimyasal ortamlar için uygundur
Üstten Girişli Alt Tank Tahliye Küresel Vanası | Tam Drenaj ve Kolay Bakım
Üstten Girişli Alt Tank Tahliye Küresel Vanası, zorlu proses koşullarında tam tank drenajı, kolay bakım ve güvenilir sızdırmazlık gerektiren endüstriler için tasarlanmıştır.
Temel Özellik：
Üstten Giriş Tasarımı: Dahili bileşenlere doğrudan erişim sağlar
valfi sökmeden hızlı bakım, duruş süresini ve işçiliği azaltır.
Tam Çaplı Akış: Optimize edilmiş geometri, minimum akışla maksimum akışı garanti eder
basınç düşüşü, viskoz, bulamaç veya katı yüklü akışkanlar için idealdir.
Gömme Alt Tahliye: Tank çıkışında tam drenaj,
kalıntıyı, temizleme süresini ve kontaminasyon riskini en aza indirir.
Yüksek Performanslı Sızdırmazlık: PTFE, PEEK veya elastomer yuvalar kimyasal sızdırmazlık sağlar
direnç, aşınma koruması ve sıcaklık dayanıklılığı.
Ağır Hizmet Malzemeleri: Paslanmaz çelik, dubleks veya korozyona karşı özel alaşımlar
agresif ortamlarda direnç.
Esnek Aktüasyon: Manuel, pnömatik veya elektrikli çalışmayı destekler,
Opsiyonel otomasyon entegrasyonu ile.
