GKV-9 Üçlü Ofset Kelebek Vana lamine metal ve saf metal olmak üzere iki sızdırmazlık tasarımı sunar. 50.000'den fazla bakım gerektirmeyen çevrim sağlar, API 607 ve ISO 10497 yangın testi standartlarını karşılar, TA-LUFT ve ISO 15848-1 kaçak emisyon yönetmeliklerine uygundur ve zorlu koşullarda güvenilir performans için BS 6364 kriyojenik testini geçmiştir.

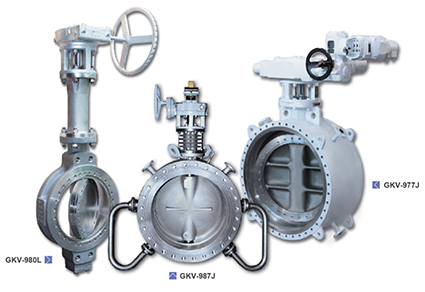

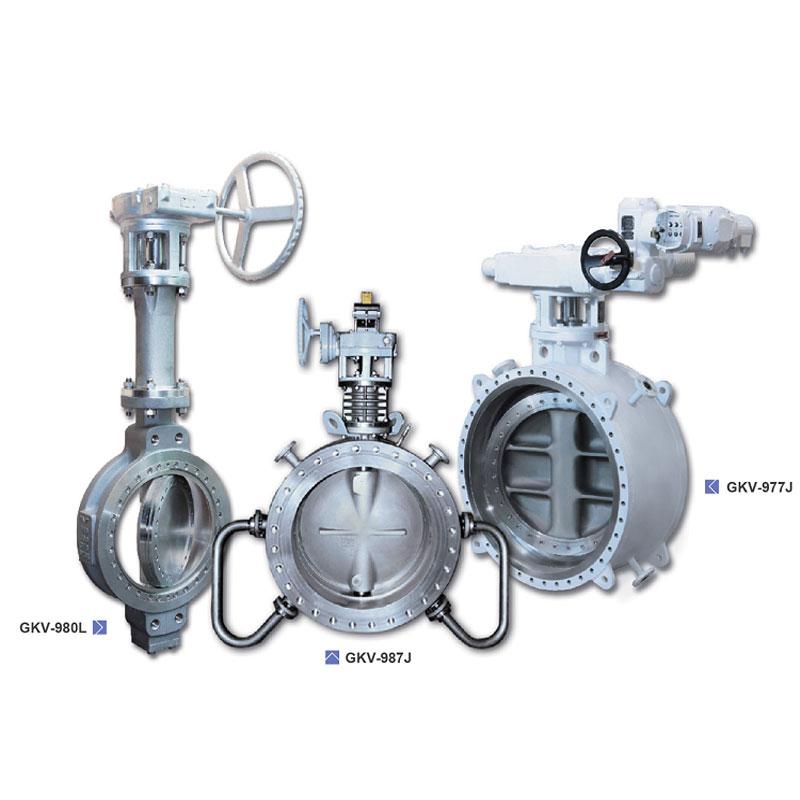

GKV-9 serisi üç ofset kelebek vana
| |
Boyut Aralığı 2"~160" (DN50~DN4000)
| Gövde Malzemeleri Karbon çeliği (WCB, A105), paslanmaz çelik (CF8/CF8M, CF3/CF3M), alaşımlı çelik (F51,F22, WC6, WC9), dubleks/süper dubleks (2205, 2507), nikel esaslı alaşımlar (Inconel 625, Hastelloy, Monel 400) veya özel malzemeler (Titanyum, Zirkonyum, Tantal). |
Sıcaklık Aralığı -320°F ila 842°F（-196°C ila 450°C） | Maksimum İzin Verilen Çalışma Basıncı ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
Gövde Malzemeleri 17-4PH, 410 Paslanmaz Çelik, XM-19 (Nitronic 50), paslanmaz çelik (410, 420, 431, 17-4PH, 316) veya nikel bazlı alaşımlar, isteğe bağlı olarak ekstra güç ve aşınma direnci için sertleştirilmiş veya kaplanmıştır | Koltuk Malzemeleri Uygulamaya bağlı olarak grafitli lamine paslanmaz çelik, Stellite sert yüzeyli alaşımlar veya yumuşak contalar (PTFE, RPTFE, Viton, EPDM) kullanılır.
|
Derecelendirmeyi Kapat Sıfır Sızıntı
| Disk Malzemeleri Paslanmaz çelik, dubleks paslanmaz çelik veya nikel bazlı alaşımlar, aşınma ve korozyon direnci için isteğe bağlı sert kaplama (Stellite, WC) veya HVOF kaplama. |
Tasarım Standardı API 609, ASME B16.34, ASME VIII, API 600 | Flanş Delme ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Bağlantıları Sonlandır Wafer, Lug, Çift Flanşlı | Test standardı ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Limanlar Tam geçiş | Bağlantı Platformu ISO5211, Braket |
Yüz yüze AAPI 609, ASME B16.10, ISO 5752, EN 558 | Uygulamalar Petrol ve gaz, buhar, enerji üretimi, rafinasyon, kimyasal işleme |

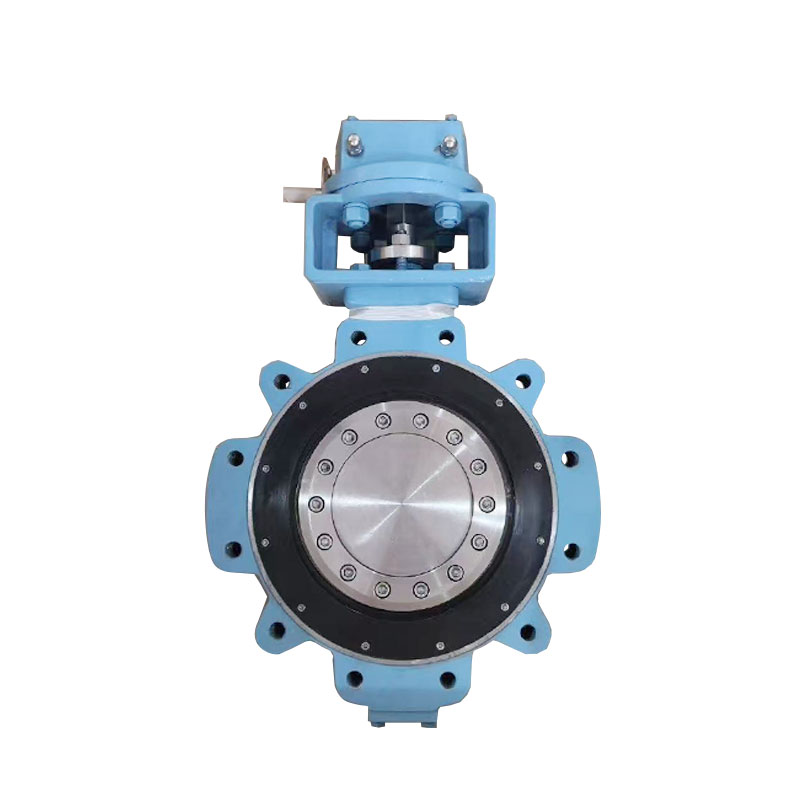

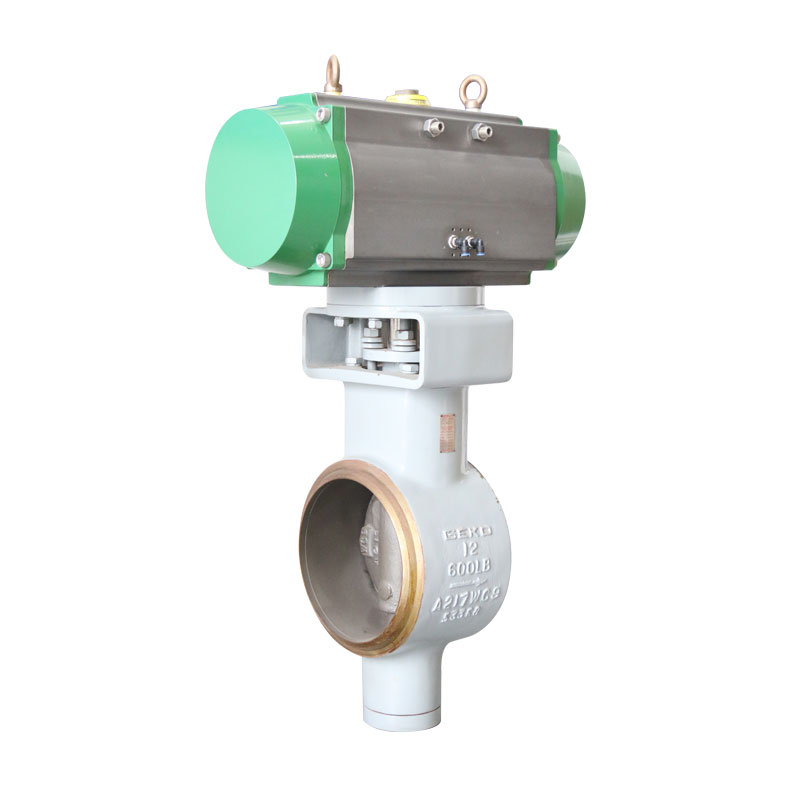

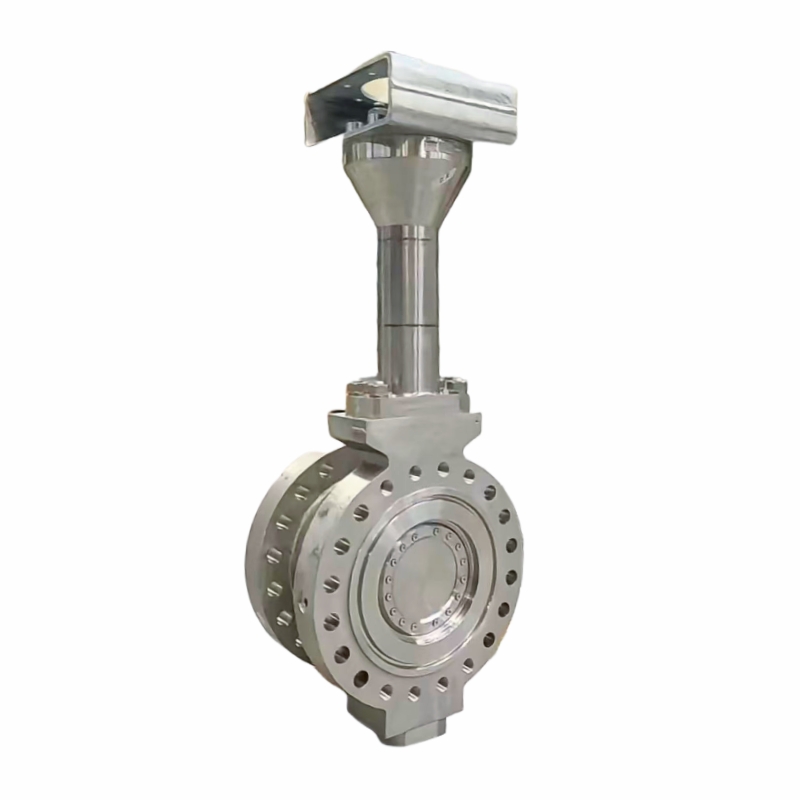

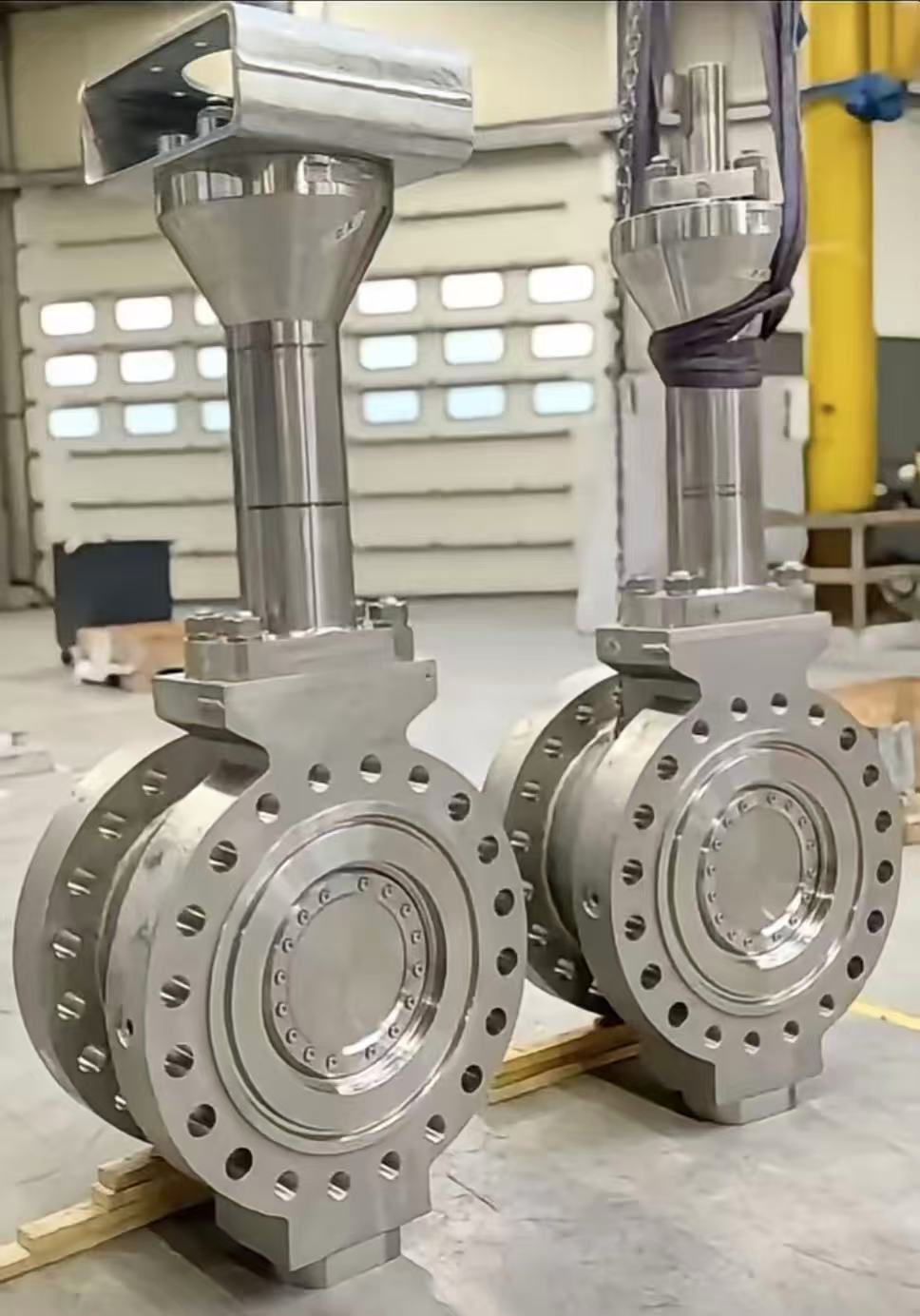

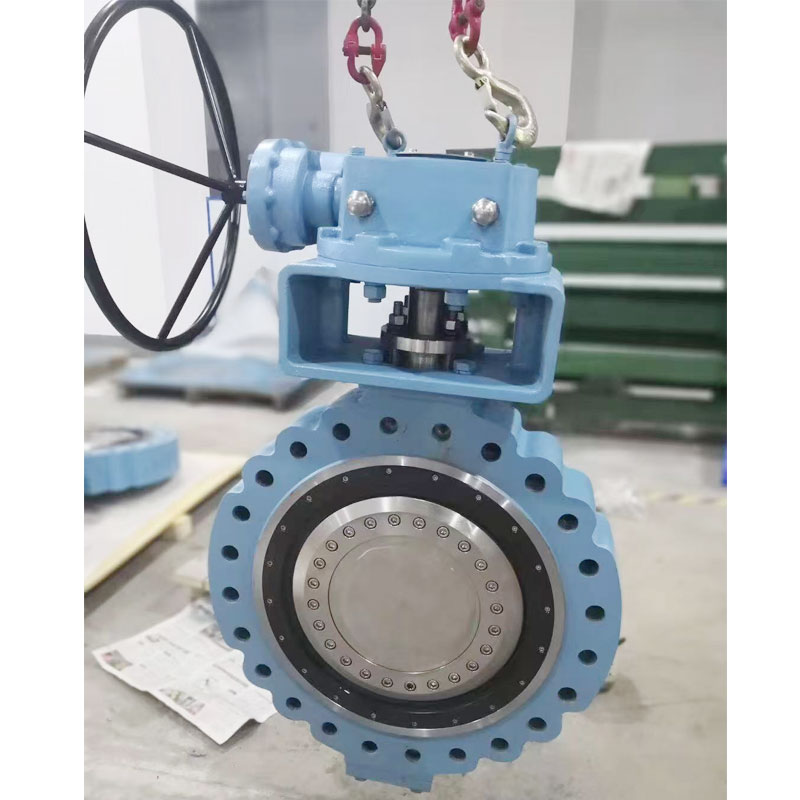

GKV-9 Üçlü Ofset Kelebek Vana
Üçlü ofset valf, çift yönlü, kabarcık geçirmez bir kapatma sağlar. Bu geometri, disk contasının gövde yuvasına yalnızca son kapatma konumunda sürtünme veya aşınma olmadan temas etmesini sağlayarak, düzgün bir conta teması sağlamak için yeterli "kama" özelliğine sahip, tork üreten esnek bir conta sağlar.
Uzun ömür ve kolay bakım için Stellite 21 alaşımlı gövde.
Uluslararası standartlara veya müşteri spesifikasyonlarına göre tasarım ve inşaat
- Ofset 1: Mil, tüm koltuk çevresinde tam sızdırmazlık teması sağlamak için koltuk ekseninin arkasına kaydırılmıştır.
- Ofset 2: Mil merkez hattı borudan ve vanadan uzaktadır, bu da vananın sorunsuz açılıp kapanmasını sağlar.
- Ofset 3: Kapanma ve açılma sırasında sürtünmeyi ortadan kaldırmak ve düzgünlüğü sağlamak için oturma konisi ekseni şaft merkez hattından uzaktadır.
Düşük tork kolay kullanım sağlar ve metal koltuk tasarımı
Ağır hizmet koşullarında uygulanabilir. Tüm parçalar değiştirilebilir ve seri üretimdir.
bakım mevcuttur.
Tasarım özellikleri:
Gövde bağlantı tipi: pabuçlu, gofret, flanşlı
Kalınlık: ASME B16.34
Yüz yüze: API 609, ISO 5752
Basınç: ASME B16.34
Yangın testi: API607, ISO 10497
Basınç testi: ISO 5208, API 598
Kriyojenik: BS 6364
Patlamaya dayanıklı: ATEX
Üçlü Ofset Kelebek Vana GKV-9 Serisinin Özellikleri
Supap plakası ile supap yuvası arasında neredeyse hiç sürtünme yoktur. Supap plakasının iki tasarımı vardır: metal ara katman contası ve saf metal conta, bu sayede -196℃ ila 760℃ arasındaki sıcaklıklarda çalışabilir.
Anahtar ömrü herhangi bir ayarlama yapılmadan 50.000 defadan fazlaya ulaşabilir.
Özellikler:
• Gerçek üçlü ofset geometrisi
• Tamamen çift yönlü sıfır sızıntılı* kapatma
• Sahada değiştirilebilir metal koltuk
• Kabarcık geçirmez çift yönlü valf olarak yaşam döngüsü test edildi
• Uyumluluk ve Özellikler: TA-LUFT、ISO 1584-1、BS 6364
• Kendi kendini merkezleyen disk
• Çok çeşitli konfigürasyonlarda mevcuttur: pabuçlu, kısa (ISO) ve uzun desen
