Veri Merkezi Sıvı Soğutma Vanaları: Seçim, Parametreler, Pazar ve Temel Değer Analizi

Bireysel kabinlerin güç yoğunluğu 20kW, 30kW ve hatta daha yüksek eşikleri aştıkça, sıvı soğutma teknolojisi, yüksek yoğunluklu veri merkezlerinde verimli ısı dağılımı sağlamak ve karbon nötrlüğü hedeflerine ulaşmak için temel çözüm haline gelmiştir. Sıvı soğutma sisteminin boru ağı, sistemin "kan damarları" gibidir ve vanalar, temel kontrol noktaları olarak, akış düzenlemesi, basınç stabilizasyonu ve güvenlik korumasında önemli bir rol oynar. Tasarımları, seçimleri ve performansları, sistemin soğutma verimliliğini, operasyonel güvenilirliğini ve toplam yaşam döngüsü maliyetini (TCO) doğrudan belirler. Bu makale, veri merkezi sıvı soğutma projelerindeki uygulamalı deneyimlerden yola çıkarak, sıvı soğutma vanalarının teknik noktalarını ve endüstriyel değerini beş boyuttan sistematik olarak analiz etmektedir: vana uygulamasının gerekliliği, bilimsel seçim mantığı, temel teknik parametreler, pazar görünümü verileri ve gelecekteki gelişim trendleri.

Sıvı Soğutma Vanalarının Temel Gerekliliği: Sıvı Soğutma Sisteminin "Güvenlik Koruyucuları" ve "Akıllı Yöneticileri"

Bir veri merkezinin sıvı soğutma sisteminin sürekli ve istikrarlı çalışması, vanaların sağladığı hassas düzenleme ve güvenlik korumasına bağlıdır. Vanaların temel değeri, sistem tasarımının, işletme yönetiminin ve arıza gidermenin tüm yaşam döngüsünü kapsar ve özellikle üç temel boyutta kendini gösterir:

1. Sistem Güvenliği İçin Kesin Garanti

Veri merkezi BT ekipmanlarında soğutma sıvısı sızıntılarına karşı sıfır tolerans politikası uygulanmaktadır. Vananın sızdırmazlık performansı, soğutma sıvısı sızıntısına karşı ilk savunma hattıdır ve hassas elektronik ekipmanları korur. Emniyet vanaları ve çek valfler gibi özel bileşenlerin makul bir şekilde yapılandırılmasıyla, su darbesi etkileri ve aşırı basınç etkileri gibi potansiyel riskler etkili bir şekilde bastırılabilir ve anormal sistem basınçlarından kaynaklanan sunucu soğutma plakalarına geri dönüşü olmayan hasarlar önlenebilir. Sunucu soğutma plakalarının tipik olarak 0,6-0,8 MPa arasında basınca dayanacak şekilde tasarlandığı göz önüne alındığında, vananın ikincil taraftaki (CDU'dan kabine/soğutma plakasına) çalışma basıncını 0,3-0,6 MPa aralığında sıkı bir şekilde kontrol etmesi ve kademeli bir basınç koruma sistemi oluşturması gerekir.

2. Soğutma Verimliliğinin Hassas Kontrolü

Sıvı soğutma sisteminin, soğutma sıvısının akış hızını ve yönünü kabinin dinamik ısı yüküyle eşleştirmesi gerekir. GEKO vanaları, hidrolik denge kontrolü sayesinde bunu başarır ve bu da yerel sıcak nokta birikimini veya soğutma fazlalığını etkili bir şekilde önleyebilir. Örneğin, CDU çıkışına monte edilen elektrikli regülasyon vanaları, DCIM sisteminden kontrol sinyalleri alarak, her bir kabinin akış talebini (10-50 L/dak) dinamik olarak karşılar. Denge vanaları, farklı boru hattı bölümlerindeki direnç sapmalarını telafi ederek tüm kabinlerde tutarlı soğutma performansı sağlar. Bu, veri merkezinin PUE değeri ve ekipman çalışma kararlılığıyla doğrudan ilişkilidir.

3. Operasyonel Kolaylık için Temel Destek

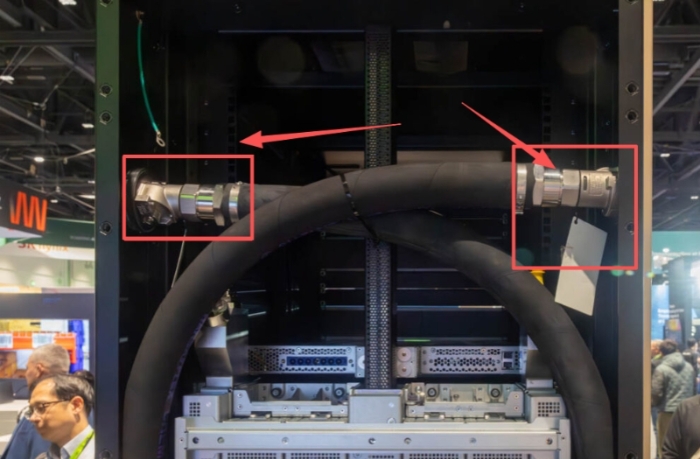

Optimize edilmiş GEKO vana konfigürasyonları, sıvı soğutma sistemi işletme ve bakım maliyetlerini önemli ölçüde azaltabilir ve arıza risklerini en aza indirebilir. Hızlı bağlantı vanaları, kabinler için "çalışır durumdayken değiştirilebilir" bir bakım modunu destekleyerek, soğutma sıvısını boşaltmadan ekipman bakımı yapılmasını sağlar. Kabin çıkışlarındaki küresel vanalar, hızlı izolasyon fonksiyonlarına sahip olup, tek tek kabinlerin arıza giderme süresini azaltır. Otomatik havalandırma vanaları ve düşük nokta tahliye vanaları, hava birikimi ve kirlilik çökelmesi sorunlarını gidererek sistem arızası nedeniyle oluşan arıza süresini en aza indirir ve veri merkezinin 7/24 kesintisiz çalışmasını sağlar. Düzenli işletme yönetimi gereklidir: Otomatik havalandırma vanalarının sorunsuz tahliye sağlamak için üç ayda bir havalandırma kalibrasyonuna ihtiyacı vardır; elektrikli regülasyon vanaları, akış bozulmasını önlemek için ±%1 içinde kontrol edilen sapmalarla yıllık olarak kalibre edilmelidir; florür bazlı sıvı sistemlerdeki contaların 3-5 yılda bir değiştirilmesi gerekirken, deiyonize su sistemlerindeki contalar 5-8 yıl dayanabilir ve değiştirildikten sonra sızdırmazlık performansı için yeniden test edilmesi gerekir.

Bilimsel Seçim Mantığı: Senaryodan Gereksinime Tam Boyutlu Adaptasyon

Sıvı soğutma vanalarının seçimi, fonksiyonel ihtiyaçlara, ortam özelliklerine, sistem basınç seviyelerine ve çalışma senaryolarına bağlı kalarak, "konum uyarlaması, ortam uyumluluğu, hassas eşleştirme ve maliyet kontrolü" olmak üzere dört ilkeye uygun olarak yapılmalıdır. Odak noktası, sıvı soğutma sisteminin dört temel noktasını kapsamak ve yedi temel GEKO vana tipini uyarlamak olmalıdır.

1. Dört Önemli Konum İçin Vana Yapılandırma Şeması

- Pompa Çıkış Ünitesi: "Sürgülü Vana + Sessiz Geri Akış Vanası + Basınç Sensörü" standartlaştırılmış bir konfigürasyonu kullanın. Sürgülü vana, tamamen açık konumda minimum basınç kaybı sunar ve pompa bakımı sırasında güvenilir izolasyon sağlar. Yaylı bir yapıya sahip sessiz geri akış vanası, pompa kapatıldıktan sonra soğutma sıvısının geri akışını önler ve pompa çarkına su darbesi etkilerini bastırır.

- Soğutma Dağıtım Ünitesi (CDU) Giriş ve Çıkış: Giriş tarafına, soğutucudaki yabancı parçacıkları uzaklaştırmak ve sunuculardaki mikrokanal tıkanmalarını önlemek için 100-200 mesh Y tipi filtre ve basınç göstergesi takın. Çıkış tarafında, akış döngüsü kontrolü için elektrikli bir regülatör vanası ve debimetre bulunmalıdır. Bypass boru hattı, sistem hata ayıklaması sırasında hidrolik denge kalibrasyonu için ve arıza durumlarında yedek akış yolu olarak manuel bir denge vanası içermelidir.

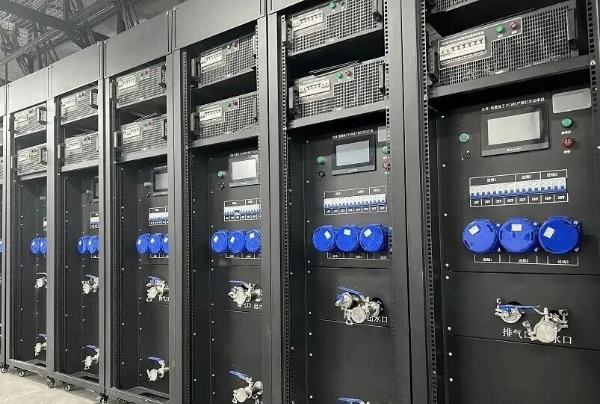

- Kabin Bağlantı Boruları: Giriş, standart senaryolar için manuel denge vanası veya üst düzey bilgi işlem merkezleri için otomatik denge vanası ile donatılmalıdır. Çıkış, kabinin hızlı bir şekilde izole edilmesini sağlamak için küresel vana ile donatılmalıdır. Soğutma ihtiyacının akış kapasitesiyle eşleşmesini sağlamak için vana çapı, kabinin nominal akışıyla tam olarak eşleşmelidir.

- Sistem Yüksek ve Düşük Noktaları: Yüksek noktalara, borularda biriken havayı tahliye etmek ve gaz tıkanıklıklarını ve kavitasyonu önlemek için otomatik bir havalandırma vanası takın. Düşük noktalara ise sistem tahliyesi, kirlilik temizliği ve bakım işlemleri için bir küresel vana veya sürgülü vana takın.

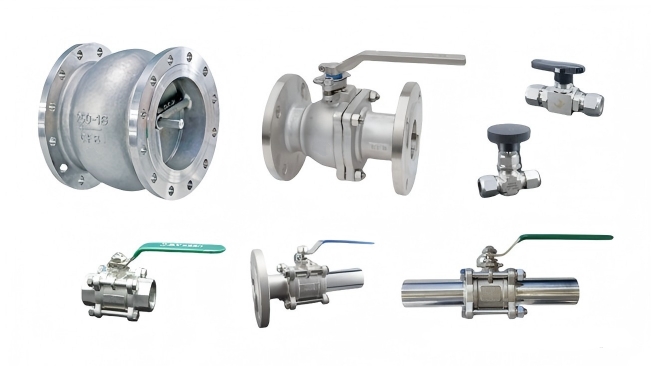

2. Yedi Temel GEKO Vana Tipi, Özellikleri ve Uygulama Senaryoları

3. Malzeme Seçiminin Temel Prensipleri: Önce Ortam Uyumluluğu

Vana malzemesinin soğutma sıvısıyla uyumluluğu, uzun vadeli istikrarlı çalışma için çok önemlidir. Malzeme korozyonu, contaların şişmesi ve yabancı madde çökelmesi önlenmelidir. Farklı soğutma ortamları için malzeme uyarlama planı aşağıdaki gibidir:

- Deiyonize Su: Vana gövdesi 304/316 paslanmaz çelikten, contalar ise EPDM veya florokauçuktan yapılmalıdır. Çinko element çökelmesini ve soğutucunun kirlenmesini önlemek için pirinç malzemeden kaçınılmalıdır.

- Etilen Glikol Çözeltisi: Korozyon direncini artırmak için vana gövdesi 316 paslanmaz çelikten yapılmalı ve contalar, düşük sıcaklık koşullarında sızdırmazlık güvenilirliğine odaklanılarak nitril kauçuk veya florokauçuktan üretilmelidir.

- Florlu Sıvıların Yalıtımı: Valf gövdesi 316 paslanmaz çelikten veya nikel kaplı karbon çelikten yapılmalı ve contalar floro kauçuk veya perfloroeter kauçuktan (FFKM) olmalı, kullanımdan önce 72 saatlik uyumluluk testi yapılmalıdır.

- Mineral Yağlar: Valf gövdesi karbon çelik veya paslanmaz çelikten yapılabilir ve sızdırmazlık performansına ortamın genleşme katsayısının etkisi dikkate alınarak florokauçuk veya PTFE'ye uygun contalar kullanılabilir.

4. Sık Karşılaşılan Seçim Hataları ve Kaçınılması Gereken Önemli Noktalar

Pratik mühendislikte, vana seçimi yanlış anlamalara açık bir konudur. Kaçınılması gereken başlıca sorunlar şunlardır:

- "Çalışma basıncı" ile "tasarım basıncı"nın karıştırılması ve vanaların yalnızca çalışma basıncına göre seçilmesi, yetersiz basınç marjına yol açar. Seçim kesinlikle tasarım basıncına (çalışma basıncı × 1,1-1,2 güvenlik faktörü) göre yapılmalıdır.

- Contalar ve florlu sıvılar arasındaki uzun vadeli uyumluluğu göz ardı ederek, kullanımdan önce yalnızca kısa süreli testler yapılması kabul edilemez. Tedarikçiler, şişme veya eskime olmadığını doğrulamak için üçüncü taraf 72 saatlik daldırma testi raporları sunmalıdır.

- Denge vanalarında ölçüm arayüzlerinin bulunmaması, sonraki aşamalarda hidrolik ayarlamaların doğru bir şekilde ölçülmesini imkansız hale getirmektedir. Seçiminizde G1/4 veya G3/8 standart basınç ölçüm arayüzlerinin yer aldığından emin olun.

- Yerli markaların örnek uygulamalarını göz ardı ederek, "tamamen ithal" vanaları körü körüne takip etmek. Yenileme projelerinde, maliyet ve güvenilirliği dengelemek için Kuzey Amerika veya Orta Doğu projelerinde deneyime sahip yerli markaları seçmeye öncelik verin.

Temel Teknik Parametreler: Vana Performansını Belirleyen Başlıca Göstergeler

Veri merkezlerinde kullanılan sıvı soğutma vanaları, geleneksel HVAC veya petrol ve gaz sektörlerinde kullanılanlara kıyasla daha sıkı kontrol doğruluğu ve operasyonel güvenilirlik gerektirir. Bu vanalar, veri merkezinin kademe seviyesini ve uzun vadeli operasyonel ihtiyaçlarını karşılamalı ve iki kategoriye ayrılan temel göstergeleri içermelidir: Genel Temel Parametreler ve Özel Parametreler.

1. Genel Temel Parametreler (Tüm Vana Tipleri İçin Gerekli)

- Sızıntı Oranı: Dış sızıntı, sıfır tolerans standartlarını karşılamalıdır; helyum kütle spektrometresinin sızıntı oranı şu şekildedir: <1×10⁻⁹ Pa·m³/s. Kapatma vanaları için iç sızıntı, ANSI Sınıf VI veya daha yüksek bir standardı karşılamalı ve florürlü sıvı veya ultra saf su sistemlerinde tespit edilebilir bir sızıntı olmamalıdır.

- Basınç Dayanımı: Çalışma basıncı, sistemin tasarım basıncını (tipik olarak 0,5-6 bar) 1,5-2 kat güvenlik payıyla karşılamalıdır. Sistemin tasarım basıncı genellikle 1,6 MPa'yı geçmez ve vana, 1,3-1,5 kat yüksek geçici basınçlara (su darbesi koşulları) dayanmalıdır.

- Güvenilirlik ve Kullanım Ömrü: Arızalar Arası Ortalama Süre (MTBF), veri merkezinin 10 yıllık kullanım ömrü gereksinimini karşılamalı ve elektrikli ve solenoid vanalar için mekanik çevrim sayısı 100.000'den az olmamalıdır. Aktüatör koruma seviyesi IP65'ten düşük olmamalı, aşırı nemli ortamlar için ise IP66/IP67 olmalıdır.

- Temizlik: İç boru hattı, ölü noktalar olmadan pürüzsüz olmalıdır. Sistem, sevkiyat öncesinde hassas bir temizlikten geçirilmelidir; partikül temizliği, sunucularda mikrokanal tıkanmalarını önlemek için NAS 1638 Sınıf 6 veya daha yüksek bir seviyeye ulaşmalıdır.

- Çalışma Sıcaklığı: Valf, sıvı soğutma sistemleri için standart 5℃-60℃ çalışma aralığına uyum sağlamalı ve yüksek sıcaklıkta geri dönüş senaryolarında 80℃ veya daha yüksek sıcaklıklara kadar destek vermelidir.

2. Özel Parametreler (Türe Özgü Temel Gereksinimler)

- Elektrikli Regülatör Vanası: 0-10V DC/4-20mA analog kontrol sinyallerini desteklemeli ve Modbus, BACnet ve diğer dijital iletişim protokolleriyle donatılabilir. Kv değeri, tasarım akışına ve izin verilen basınç düşüşüne göre hassas bir şekilde hesaplanmalıdır.

- Solenoid Valf: 24VDC güvenli voltajla çalışır, normalde kapalı (NC) veya normalde açık (NO) modda arıza emniyetli pozisyonlara sahiptir. Tepki süresi ≤50ms ve UL, CE, RoHS sertifikalarına uygundur.

- Denge Vanası: G1/4 veya G3/8 standart ölçüm arayüzleriyle donatılmıştır. Üretici, hidrolik dengeyi etkileyen hatalı çalışmayı önlemek için üçüncü tarafça kalibre edilmiş bir açma-KV değeri eğrisi ve kilitleme işlevi sağlamalıdır.

- Emniyet Valfi: Ayar basıncı, sistemin maksimum çalışma basıncının 1,1-1,2 katı olmalı ve tahliye kapasitesi, pompa ünitesinin maksimum çıkış debisine eşit veya daha büyük olmalıdır. ASME BPVC Bölüm VIII (ABD standardı) veya PED 2014/68/EU (AB standardı) sertifikasyonuna uygun olmalıdır.

3. Test ve Kabul Standartları

Vanaların mühendislik gereksinimlerini karşıladığından emin olmak için titiz test ve kabul prosedürlerinden geçmeleri gerekir. Temel süreçler ve standartlar aşağıdaki gibidir:

1. Fabrika Testi: Mukavemet testi basıncı, tasarım basıncının 1,5 katı olmalıdır. Vana, sızıntı veya deformasyon olmaksızın 30 dakika boyunca basınca dayanıklı olmalıdır. Sızdırmazlık testi, helyum kütle spektrometresi sızıntı tespiti kullanılarak yapılır ve sızıntı oranı şu şekildedir: <1×10⁻⁹ Pa·m³/s.

2. Yerinde Kabul: Vana modelini, malzemesini, sertifikasyon belgelerini ve tasarım tutarlılığını doğrulayın. Ana vanalar için sızdırmazlık kontrollerini yeniden gerçekleştirin ve elektrikli vanaların kontrol sinyaline yanıtını ve vana konum doğruluğunu test edin.

3. Sistem Entegrasyonu ve Kabulü: Vanaların DCIM sistemiyle etkileşiminin güvenilirliğini doğrulayın. Aşırı basınç koşullarında zamanında basınç tahliyesi sağlamak için emniyet vanaları yerinde kalibre edilmelidir.

Gelecek Eğilimler: Hızlanan İstihbarat, Standardizasyon ve Yerli İkame

1. Teknik Trendler: Akıllı ve Modüler Yükseltmeler

Sıvı soğutma vanaları, aşağıdaki temel eğilimlerle dijitalleşme ve modülerlik yönünde gelişmektedir:

- Akıllı Entegrasyon: Sensörlerin ve iletişim modüllerinin yerleştirilmesiyle, vanalar DCIM yönetim sistemine derinlemesine entegre edilerek vana durumunun gerçek zamanlı izlenmesini, arıza uyarısını ve uzaktan kontrolü mümkün kılar.

- Modüler Tasarım: Sistem entegrasyonu ve genişleme süreçlerini basitleştirir. Hızlı bağlantı vanaları, yüksek yoğunluklu veri merkezlerinde standart hale gelmiştir.

- Temel Bileşen Yükseltmeleri: Aktüatörler düşük güç tüketimi ve yüksek koruma derecelerine doğru evriliyor. Çip ve kontrol algoritması özerkliği, şirketler için temel rekabet gücü haline geldi.
