Yüzer ve Mafsallı Küresel Vanalar: Sisteminiz İçin Doğru Küresel Vanayı Nasıl Seçersiniz?

Endüstriyel boru sistemleri için küresel vanalar belirlenirken, en kritik mühendislik kararlarından biri, yüzer küresel vanalar ile mafsallı küresel vanalar arasında seçim yapmaktır. Her ikisi de çeyrek dönüşlü küresel vana ailesine ait olup, sızdırmaz kapatma performansı sağlasa da, küresel destek mekanizmaları basınç kapasitesi, boyut aralığı, çalışma torku, kullanım ömrü ve toplam proje maliyetinde önemli farklılıklar yaratır. GEKO Valve, petrol ve gaz, petrokimya, enerji, su arıtma ve proses endüstrileri için her iki tasarımı da üretmektedir. Temel çalışma prensiplerini, avantajlarını ve dezavantajlarını anlamak, mühendislerin yanlış spesifikasyon kaynaklı arızaları önlemesine ve uzun vadeli bakım masraflarını azaltmasına yardımcı olur.

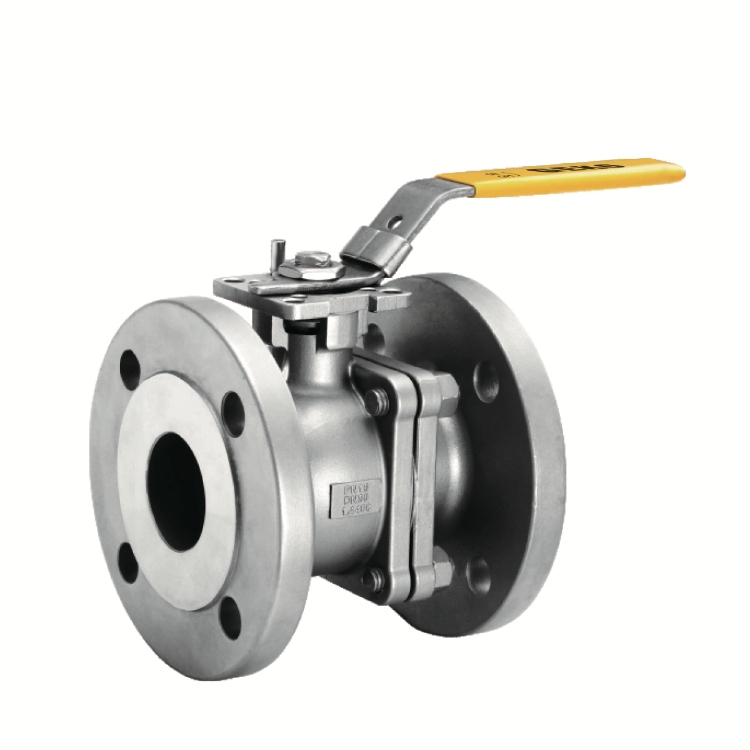

Yüzer küresel vana nedir?

Yüzer bilyalı vanada, bilya alttan mekanik olarak kilitlenmez. Sadece iki oturma halkasının sıkıştırmasıyla yerinde tutulur. Vana kapandığında, hat basıncı bilyayı aşağı yöndeki oturma halkasına doğru hafifçe iterek sıkı bir basınç destekli sızdırmazlık oluşturur.

• - Daha az bileşen içeren basit iç yapı
• - İzin verilen aralık içinde çalışma basıncı arttıkça sızdırmazlık performansı iyileşir.
• - Genel amaçlı endüstriyel uygulamalar için uygun maliyetli
• - Yüksek basınç altında çalışma torku önemli ölçüde artar; yüksek basınç, yumuşak koltukları aşırı yükleyebilir ve hasar verebilir.

Tipik kullanım alanı: DN150'ye (6 inç) kadar küçük ve orta boyutlu borular, düşük ve orta basınç sınıfları (Sınıf 150-300). Su, genel kimyasal işleme ve orta basınçlı proses boru hatlarında yaygın olarak kullanılır.

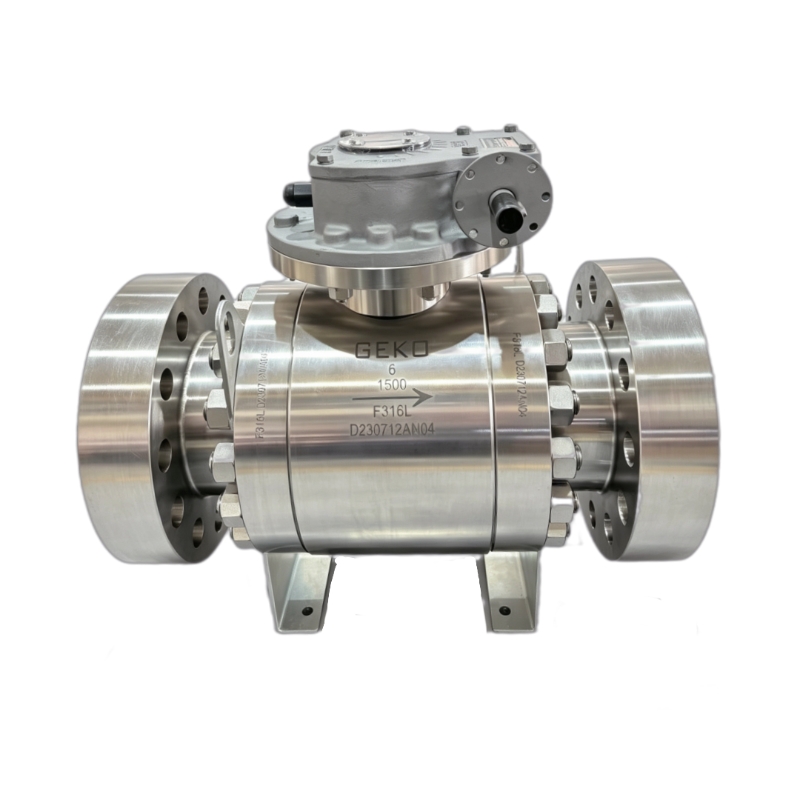

Trunnion bağlantılı küresel vana nedir?

Üst gövde ve alt mafsal mili ile sabitlenmiş bir bilyeye sahip, mafsallı küresel vana. Bilye, sıvı basıncı altında hareket edemez. Sızdırmazlık, hat basıncından bağımsız olarak, sabit bilye yüzeyine baskı yapan yaylı oturma halkaları ile sağlanır.

• - Bilyalı yataklar, valf yuvaları yerine mafsal milleri aracılığıyla basınç yükünü taşır.
• - Yüksek basınçta bile istikrarlı düşük çalışma torku, pnömatik veya elektrikli tahrik için idealdir.
• - Geniş çaplı ve yüksek basınçlı uygulamalarda güvenilir performans gösterir; yatakları aşırı sıkıştırmaya karşı korur.
• - Daha karmaşık yapı, yüzer tipe kıyasla daha yüksek başlangıç ​​yatırımı.

Tipik kullanım alanı: Geniş çaplı boru hatları, 600 ve üzeri yüksek basınçlı sistemler, sık döngülü çalışma. Başlıca uygulamalar arasında petrol-doğalgaz iletim boru hatları, rafineri üniteleri, enerji santrali proses sistemleri ve kritik izolasyon hizmetleri yer almaktadır.

Temel Karşılaştırma: Yüzer Tip ve Mil Bağlantılı Küresel Vanalar

• - Bilyalı destek: Yüzer – yalnızca koltuklar tarafından desteklenir; Mafsallı – gövde ve alt mafsal mili tarafından desteklenir
• - Sızdırmazlık prensibi: Yüzer tip – basınç bilyeyi aşağı yöndeki yuvaya doğru iter; Mafsallı tip – yaylı mekanizmalı yuvalar sabit bilyeye doğru hareket eder.
• - Optimum boyut: Yüzer tip: DN15-DN150; Mafsallı tip: DN50 ve üzeri, büyük çaplı borulara kadar
• - Basınç uyumluluğu: Yüzer: düşük-orta basınç; Mafsallı montajlı: orta-yüksek ve aşırı basınç
• - Çalışma torku: Yüzer tip: tork basınçla birlikte artar; Mafsallı tip: düşük ve sabit tork
• - Otomasyon uygunluğu: Yüzer tip: orta basınçta uygulanabilir; Mafsallı tip: otomatik yüksek basınçlı sistemler için tercih edilir
• - Maliyet seviyesi: Yüzer tip: daha düşük satın alma maliyeti; Mafsallı tip: daha yüksek başlangıç ​​maliyeti, daha düşük yaşam döngüsü bakım maliyeti

Seçim Kılavuzu: Yüzer Küresel Vanaları Ne Zaman Seçmelisiniz?

Projeniz aşağıdaki koşulların çoğunu karşılıyorsa, yüzer küresel vanaları seçin:

• - Nominal boyut ≤ DN150 (6 inç)
• - Çalışma basıncı düşük ila orta basınç sınıfında (Sınıf 150-300) kalır.
• - Genel amaçlı proses ortamları: su, hafif kimyasallar, basınçlı hava
• - Orta düzeyde basınç altında manuel çalıştırma veya otomasyon
• - Proje, standart güvenilirlik gereksinimleriyle rekabetçi bileşen maliyetini vurgulamaktadır.

Seçim Kılavuzu: Mil Bağlantılı Küresel Vanaları Ne Zaman Seçmelisiniz?

Bu zorlu çalışma senaryoları için mafsallı küresel vanaları tercih edin:

• - Geniş çaplı boru hatları ≥ DN200
• - Yüksek basınçlı servis: Sınıf 600, Sınıf 900 ve üzeri basınç değerleri
• - Pnömatik veya elektrikle çalışan otomatik kontrol sistemleri
• - Sık açma-kapama döngüleri, kritik güvenlik izolasyon görevi
• - Petrol-doğalgaz iletimi, rafineri, enerji santrali ve ağır kimyasal proses
• - Yüksek basıncın aşırı çalışma torku oluşturmaması veya sızdırmazlık yuvalarına zarar vermemesi gereken yerlerde.

Seçim yaparken dikkat edilmesi gereken yaygın hatalar

Birçok saha arızası, küresel vana yapısının gerçek çalışma koşullarıyla uyumsuzluğundan kaynaklanmaktadır. Yüksek basınçlı, geniş çaplı hatlarda kullanılan yüzer küresel vanalar aşırı tork üretecek, yatak ezilmesine ve sızıntı riskine yol açacaktır. Mafsallı vanalar teknik olarak küçük çaplı, düşük basınçlı hatlarda çalışabilse de, gereksiz ek maliyetler getirirler. Vana tipini kesinleştirmeden önce her zaman boyut, basınç, çalıştırma gereksinimi ve ortamı değerlendirin.

Çözüm

Yüzer ve mafsallı küresel vanalar arasında evrensel olarak "daha iyi" bir tasarım yoktur; doğru seçim tamamen boru hattı boyutuna, çalışma basıncına, çalıştırma moduna, ortam özelliklerine ve proje bütçesine bağlıdır. Yüzer küresel vanalar, küçük boyutlu, orta basınçlı genel endüstriyel boru hatları için basit ve ekonomik bir performans sunar. Mafsallı küresel vanalar ise büyük çaplı, yüksek basınçlı ve kritik otomatik proses sistemlerinde istikrarlı tork ve uzun hizmet ömrü sunarak üstün performans gösterir. GEKO Valve, çeşitli endüstriyel proje gereksinimlerine uygun olarak farklı basınç sınıfları, gövde malzemeleri ve çalıştırma seçenekleriyle hem yüzer hem de mafsallı küresel vanalar tedarik etmektedir.
