GEKO Vanaları — Türbin Güvenliği için Hassas ve Güvenilir Kontrol Çözümleri Sağlıyor

Buhar türbini işletim sistemlerinde, VV vanaları, BDV vanaları ve RFV vanaları, yardımcı koruma ve başlatma kontrol vanalarıdır. İsimleri benzerdir ve işlevleri de yakından ilişkilidir. Saha operatörleri kavramsal karışıklığa, işlevsel yanlış değerlendirmeye ve işletme hatalarına eğilimlidir. Bu makale, türbin tasarım prensipleri, ünite başlatma-durdurma mantığı ve saha işletme standartlarına dayanarak, bu üç vana tipinin temel tanımlarını, yapısal prensiplerini, kilitleme mantığını, işletme gereksinimlerini ve önemli farklılıklarını sistematik olarak açıklığa kavuşturarak, işletme, bakım, devreye alma ve revizyon için profesyonel teknik referans sağlamaktadır. Yüksek hassasiyetli pnömatik kontrol teknolojisi ve titiz endüstriyel doğrulamasıyla GEKO Vanaları, bu kritik vanaların üretiminde ve sistem entegrasyonunda güvenilir bir marka haline gelmiştir.

I. Temel Vana Tanımları ve Yapısal Çalışma Prensipleri

(i) VV Valfi (Havalandırma Valfi — Yüksek Basınçlı Egzoz Havalandırma Valfi)

Yüksek basınçlı (HP) egzoz boru hattında bulunan bu özel havalandırma ve basınç tahliye vanası, doğrudan kondenser ve tahliye flaş tankına bağlanır. Esas olarak orta basınçlı (IP) çalıştırma ünitelerinde, düşük yük veya buhar girişinin olmadığı durumlarda HP silindirindeki rüzgar kaynaklı aşırı ısınma sorunlarını çözmek ve aynı zamanda aşırı hızlanmayı önlemek için devre dışı bırakıldıktan sonra hızlı basınç tahliyesi sağlamak amacıyla kullanılır.

IP çalıştırma veya düşük yük çalışması sırasında, HP silindirine çok az veya hiç giriş buharı girmez ve HP egzoz geri dönüşsüz valfi kapalı kalır. HP silindirinin içindeki kanatlar, hava sürtünmesi (rüzgar etkisi) nedeniyle önemli miktarda ısı üretir; bu da HP kanatlarında ve gövdesinde aşırı ısınma hasarına kolayca neden olabilir. Türbin durduktan sonra, HP silindirindeki artık buhar, HP-IP şaft contaları yoluyla IP silindirinin vakum durumuna sızarak rotorun aşırı hızlanması riskini yaratabilir. VV valfi, bu riskleri önlemek için HP silindirinden artık buharı hızla tahliye eder.

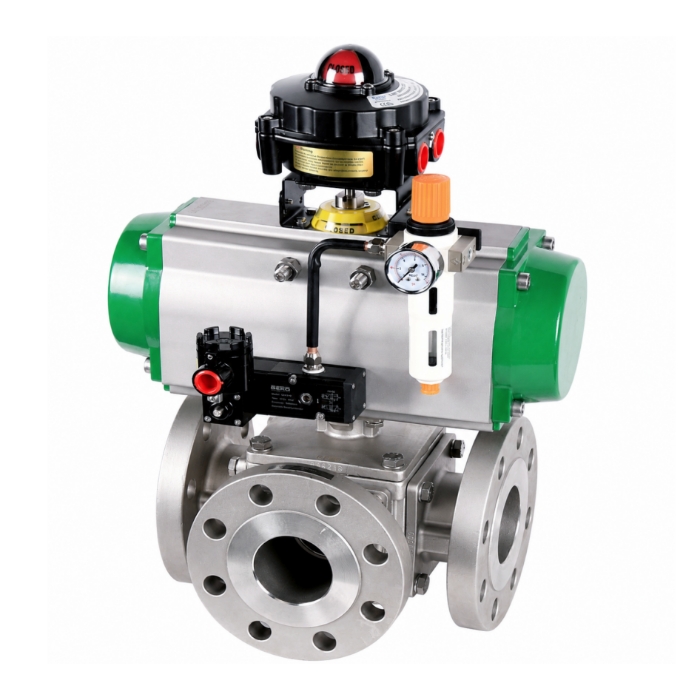

Bu ürün, hava beslemesi, silindir, yay tertibatı ve solenoid valften oluşan pnömatik kontrollü, hava ile kapanan bir tasarıma sahiptir. GEKO Valves, bu üründe optimize edilmiş yüksek sıcaklık yay tertibatı ve düşük sürtünmeli silindir kullanarak, hava kesintisi koşullarında güvenilir valf açılmasını sağlar ve solenoid valf tepki süresini ≤0,5 saniyeye indirerek, rüzgar kaynaklı aşırı ısınmaya karşı korumanın zamanlamasını önemli ölçüde iyileştirir.

(ii) BDV Vanası (Kırılma Tahliye Vanası - Türbin Acil Durum Tahliye Vanası)

HP-IP kombine türbinler için özel olarak tasarlanmış, acil durum basınç tahliye koruma vanası; aynı zamanda HP-IP şaft contası artık buhar tahliye vanası olarak da bilinir. Temel işlevi, ünite yükü reddi veya arıza durumlarında şaft contalarından sızan buharı hızlı bir şekilde tahliye ederek türbinin aşırı hızlanma riskini ortadan kaldırmaktır.

Yüksek basınçlı (HP) ve orta basınçlı (IP) ünitelerin birlikte çalıştırılması sırasında yük reddi veya acil durdurma esnasında, HP silindirinde ve HP giriş borularında kalan buhar, HP-IP şaft contası boşluklarından IP ve düşük basınçlı (LP) silindirlere sızarak rotor üzerinde ek bir itici kuvvet oluşturabilir. Conta dişleri aşınmışsa veya boşluklar artarsa, sızan buhar miktarı artar ve aşırı hızlanma riski önemli ölçüde yükselir. BDV valfi, bu kalan şaft contası buharını doğrudan kondansatöre yönlendirerek basıncı hızla boşaltır ve aşırı hızlanma yolunu tamamen bloke eder.

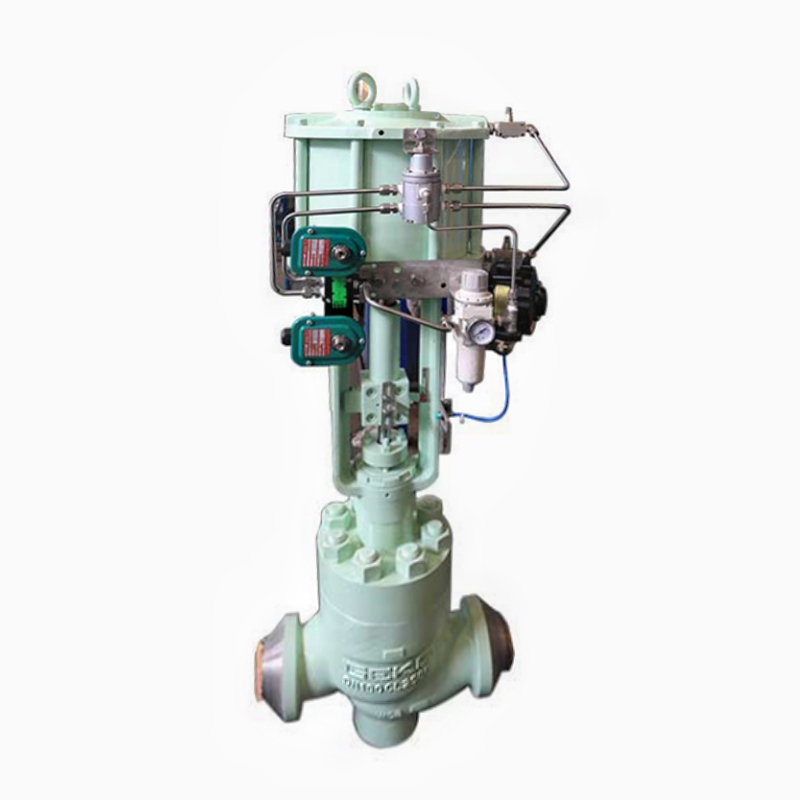

IP kontrol vanası yağ servosunun strok sinyaliyle kontrol edilen elektromanyetik-pnömatik bağlantı yapısı kullanır. GEKO Valves'in BDV ürünü, yüksek güvenilirliğe sahip pnömatik kontrol devresine sahip yedekli çift solenoid valf tasarımını benimseyerek, yağ servosu strok sinyali tetiklendikten sonra 0,3 saniye içinde tam strok hareketi gerçekleştirir ve aşırı hız kazalarının büyümesini etkili bir şekilde önler.

(iii) RFV Valfi (Yeniden Isıtma Valfi — Yüksek Basınç Silindiri Ters Isıtma Valfi)

Soğuk çalıştırmalar için özel olarak tasarlanmış bir ısınma kontrol vanası, soğuk çalıştırmadan önce yüksek basınçlı silindiri önceden ısıtarak gövde sıcaklık farklılıklarını ortadan kaldırır, termal stresi azaltır ve ünitenin haddeleme parametrelerini karşılamasını sağlar.

Soğuk çalıştırma sırasında, yüksek basınçlı silindir gövdesi ve iç bileşenleri çok düşük sıcaklıklardadır. Doğrudan buhar verilmesi, gövde deformasyonuna, metal çatlaklarına ve aşırı şaft titreşimine yol açan büyük termal gerilime neden olur. RFV valfi, yüksek basınçlı egzoz geri dönüşsüz valfinin yukarısına yardımcı buhar verir. Buhar, yüksek basınçlı silindirden eşit şekilde akar ve yüksek basınçlı iç gövde tahliyeleri ve yüksek basınçlı giriş borusu tahliyeleri yoluyla boşaltılarak, gövde sıcaklığını kademeli olarak yükseltir ve homojen bir ısınma sağlar.

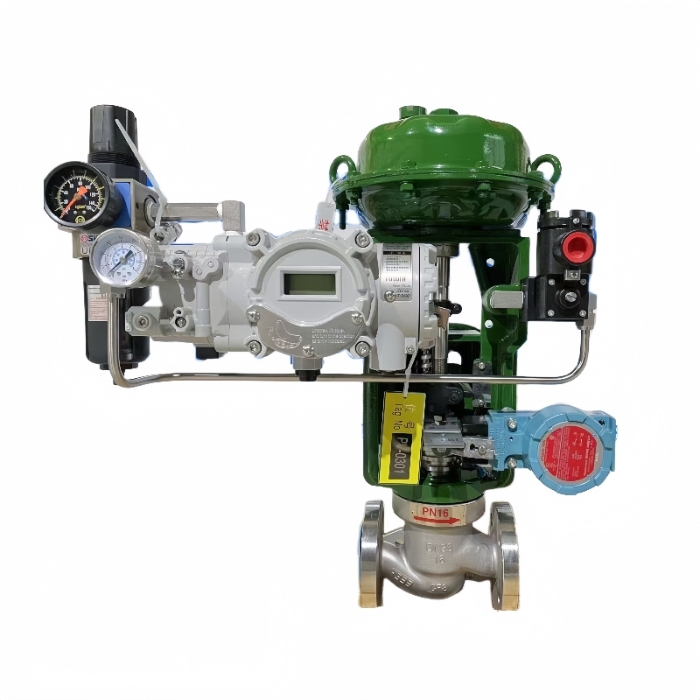

GEKO Valves, bu çalışma koşulları için özel olarak doğrusal regülasyon özelliklerine sahip bir RFV vanası geliştirmiştir. Düşük sızıntılı sızdırmazlık tasarımı ve sıkışmayı önleyici vana çekirdeği kullanan bu vana, düşük akış ve düşük diferansiyel basınç koşullarında hassas sıcaklık kontrolü sağlar ve ±1,5°C/saatlik ısıtma hızı kontrol doğruluğuyla geleneksel ürünlerden önemli ölçüde daha iyi performans gösterir.

II. Valf Kilitleme Kontrol Mantığı

VV Valf Kilitleme Mantığı

Kilitlemeyi Kapat: Dört adet yüksek basınç kontrol vanası ön pilot vanasından strok değiştirme sinyalleri alır. Dört ön pilot vananın tamamı tamamen açık olduğunda ve ünite buhar akışı %0,5 BMCR'ye ulaştığında, VV vanası otomatik olarak kapanır. Ünite şebekeye bağlandıktan 1 dakika sonra, yüksek basınç egzoz geri dönüşsüz vanası açılır ve VV vanası kilitleme mekanizmasıyla kapanır.

Açık Kilit: İlk IP başlatma ve düşük yük rüzgar direnci koşullarında otomatik olarak açılır. Türbin arızasından sonra kalan yüksek basınçlı buharı hızla tahliye etmek için kilitleme mekanizması aracılığıyla hemen açılır.

BDV Valf Kilitleme Mantığı

Kilitlemeyi Kapat: IP kontrol vanası yağ servo stroku ile kontrol edilir. Yağ servo stroku ≥30 mm olduğunda veya sol/sağ IP kontrol vanası açıklığı %15~%16'ya (yaklaşık %5 akış komutuna karşılık gelir) ulaştığında ve ön pilot vanası tamamen açık olduğunda, BDV vanası otomatik olarak kapanır.

Açık Kilit: IP kontrol valfi yağ servo stroku gerçekleştiğinde otomatik olarak açılır. <30 mm. Türbin durması ve yük reddi koşullarında, şaft sızdırmazlık buharını boşaltmak için kilitleme mekanizması aracılığıyla hızla açılır.

Ön Pilot Valf Fonksiyonu Notu

Türbin kontrol vanasının ön pilot vanası, ana vana diski için yardımcı bir vanadır. Ana vana diski açılmadan önce, ön pilot vanası önce açılır ve yeni buharın ön pilot geçidinden akmasına izin vererek ana vanadaki basınç farkını dengeler. Bu, ana vanayı açmak için gereken kuvveti önemli ölçüde azaltır, yağ servo yükünü düşürür ve zor veya sıkışmış vana açılmasını önler.

III. Saha Operasyonu ve Operasyonel Gereksinimler

Başlangıç ​​Öncesi Kontrol: Ünite çalıştırılmadan ve devreye alınmadan önce, VV ve BDV vanalarının açık/kapalı durumu hem yerel olarak hem de DCS üzerinden doğrulanmalıdır. Vanaların durumu anormal olduğunda üniteyi asla çalıştırmayın.

IP Başlatma İşlemi: Çalıştırmadan önce VV ve BDV vanalarının açık olduğundan emin olun. VV vanasının önüne manuel bir izolasyon vanası takılıysa, anormal cihaz hava basıncı veya solenoid valf arızası nedeniyle yanlış çalıştırmayı önlemek için tamamen açık olduğundan emin olun.

Valf Sonrası Aktarım: IP başlatma işleminden sonra valf transferi tamamlandıktan sonra, HP silindirine girişten sonra buhar kaçağını veya basınç anormalliklerini önlemek için VV valfinin tamamen kapalı olduğundan emin olmak için (DEH ekranında ve yerel olarak) tekrar kontrol edin.

İstikrarsız Koşullar: İlk çalıştırma, devreye alma veya kararsız çalışma sırasında, acil durum yolunu açık bırakmak için VV vanasının önündeki manuel izolasyon vanasını kapatmayın. Kararlı çalışma sağlandıktan sonra, manuel izolasyon vanasını derhal kapatın.

Yolculuk Sonrası Acil Durum: Operasyon sırasında bir yolculuktan hemen sonra, personeli yerel olarak VV vanasının önündeki manuel izolasyon vanasını kontrol edip açmaları için görevlendirin; aynı zamanda BDV vanasının konumunu DCS ve yerel olarak doğrulayın ve hızlı basınç tahliyesi için her iki vananın da doğru şekilde açıldığından emin olun.

Normal Başlatma-Durdurma: Çalıştırma sırasında ve arıza sonrasında ayırıcı vana açıldıktan sonra BDV vanası konum geri bildirimini gerçek zamanlı olarak izleyerek güvenilir kilitleme işleminin sağlanması.

Soğuk Çalıştırma Isınma İşlemi: Soğuk çalıştırma sırasında, silindirin ters yönde ısınması için RFV valfini açın. Tahliye yollarını ve gövde sıcaklığı artış hızını izleyin. Isınma işleminden sonra RFV valfini kapatın ve normal çalıştırmaya devam edin.

GEKO Vana Notu: Yukarıdaki işlemlerde doğru valf durumu geri bildirimi kritik öneme sahiptir. GEKO valfleri, yüksek hassasiyetli limit anahtarları ve 4-20mA konum vericileriyle standart olarak gelir ve DCS sistemleriyle sorunsuz bir şekilde entegre olarak yanlış değerlendirme risklerini önemli ölçüde azaltır.

IV. Üç Valfin Temel Farklılıkları ve Fonksiyonları

Temel İşlevsel Ayrım:

VV Valfi: Günlük rüzgar kaynaklı aşırı ısınmaya karşı koruma ve arıza sonrası yardımcı basınç tahliyesine odaklanır.

BDV Valfi: Ana aşırı hız koruma vanası, özellikle şaft contasından buhar kaçağını hedef alır.

RFV Vanası: Sadece soğuk çalıştırma ısınması için kullanılır, kaza koruma fonksiyonu yoktur.

Bu üç işlev şunlardır: Birbirinin yerine kullanılamazlar.

GEKO Valves, bu üç ihtiyacın her biri için özel vana serileri geliştirmiştir; malzeme seçiminden (örneğin, VV vanası için yüksek sıcaklık alaşımlı oturma yüzeyi), sızdırmazlık yapısına (BDV vanası için metal sert conta + esnek grafit) ve aktüatör konfigürasyonuna (RFV vanası için isteğe bağlı akıllı konumlandırıcı) kadar farklı tasarımlar sunarak her uygulama için doğru vanayı garanti eder.

V. Mil Sızdırmazlık ve Mil Kaçağı Sistemi Özeti (Tipik Tesis Konfigürasyonu)

Ana Durdurma Vanası: 1. kademe sızıntısı → buhar dağıtım hattının kapatılması, 2. kademe sızıntısı → buhar dönüş hattının kapatılması

HP Kontrol Vanası: 1. kademe sızıntısı → yeniden ısıtıcı, 2. kademe sızıntısı → buhar dağıtım borusunun sızdırmazlığı

IP Kesici Vana: Sadece 1. kademe sızıntısı → buhar dağıtım hattının sızdırmazlığı

BDV Valfi: 1. kademe sızıntısı → yeniden ısıtıcı, 2. kademe sızıntısı → buhar dağıtım borusunun sızdırmazlığı

VV Valfi: 1. kademe sızıntısı → 4. tahliye borusu, 2. kademe sızıntısı → buhar dağıtım borusunun sızdırmazlığı

HP Mil Keçesi: 3. aşama sızıntısı → 4. tahliye borusu

Yukarıdaki sistemde, GEKO Valves, stabil sızıntı basınçları sağlayarak, buhar israfını azaltarak ve ünitenin termal verimliliğini artırarak, uyumlu şaft sızdırmazlık sızıntı kontrol vanaları ve durdurma vanaları sunmaktadır.

VI. Temel Teknik Soru ve Cevaplar

1. VV valfi ve BDV valfinin temel işlevleri nelerdir?

VV Valfi: IP başlatma ve düşük yük çalışması sırasında, HP silindirini kondenser vakumuna bağlayarak silindirden havayı tahliye eder, böylece rüzgar kaynaklı ısınmayı azaltır ve HP kanadı/gövdesinin aşırı ısınmasını önler. Bir arıza sonrasında, kalan HP buharını hızla boşaltarak aşırı hız önlemeye yardımcı olur.

BDV Valfi: Yolculuk veya yük reddi sırasında, yüksek basınç tarafından şaft sızdırmazlık boşluklarından sızan buharı hızla IP silindirine boşaltarak ek tahrik gücünü doğrudan keser. Kritik bir aşırı hız önleme valfidir.

2. Bu kritik uygulamalar için neden GEKO vanalarını tercih etmelisiniz?

GEKO Valves, buhar türbinleri için özel vanalar geliştirme konusunda 20 yılı aşkın deneyime sahiptir. Ürünlerimiz ISO 15848-1 kaçak emisyon sertifikasına ve SIL2 fonksiyonel güvenlik sertifikasına sahiptir. VV, BDV ve RFV serileri, dünya çapında birçok ultra-süperkritik ve subkritik ünitede 100.000 saatin üzerinde güvenli çalışma süresi biriktirmiş olup, %99,96'nın üzerinde bir çalışma başarı oranına sahiptir. GEKO, vana seçimi ve kilitleme mantığı optimizasyonundan saha devreye almaya kadar tam döngülü teknik destek sağlayarak, enerji santrallerinin vana arızası veya çalışmama nedeniyle oluşan plansız kesinti risklerini azaltmasına yardımcı olur.

Çözüm

VV, BDV ve RFV vanalarının her biri, türbin başlatma ve koruma işlemlerinde birbirinden farklı ve birbirinin yerine kullanılamayan roller üstlenir. İşletme ve bakım personeli, bu vanaların çalışma prensiplerini ve kilitleme mantığını kavramanın yanı sıra, vanaların kalitesine ve güvenilirliğine de dikkat etmelidir. Sağlam teknik uzmanlığı ve geniş saha deneyimiyle GEKO Valves, bu üç vana tipi için yüksek performanslı, yüksek güvenilirlik sağlayan ürünler ve komple çözümler sunarak enerji santrallerinin daha güvenli ve verimli çalışmasına yardımcı olur.

Belirli vana seçimi ve kilitleme ayarları için lütfen orijinal ekipman üreticisinin tasarım çizimlerine ve gerçek saha koşullarına bakın. GEKO Valves, özel teknik danışmanlık hizmeti sunmaktadır.
