Kontrol Vanası Fiziğine Giriş: Basınç, Akış Hızı ve Enerji Dağılımı Arasındaki İlişki

Proses endüstrilerinde vana açıklığı, akış hızı ve basınç farkından bahsetmeye alışkınız. Ancak, bir kontrol vanasına akışkanlar mekaniği perspektifinden bakarsak, bunun akışı düzenleyen basit bir mekanik cihazdan çok daha fazlası olduğunu hızla fark ederiz.

Kontrol vanası aslında hassas bir enerji dönüştürme makinesidir.

Yüksek basınç düşüşü neden kulakları sağır eden bir gürültüye neden olur?

Görünüşte sağlam bir metal vana tıpası, kavitasyon yoluyla su tarafından neden "aşındırılabilir"?

Cevaplar, baskı (potansiyel enerji) Ve akış hızı (kinetik enerji).

GEKO'da bu dengeyi anlamak, zorlu endüstriyel uygulamalar için güvenilir ve verimli kontrol vanaları tasarlamanın temelidir.

01 Kontrol Vanasının Yeniden Tanımlanması: Bir “Enerji Dağıtıcı”

Bir operatöre kontrol vanasının ne işe yaradığını sorun, cevap basittir:

“Akışı kontrol eder.”

Bir akışkanlar mekaniği mühendisine sorun, cevap değişir:

"Kontrol vanası, basınç kaybına neden olan değişken dirençli bir elemandır."

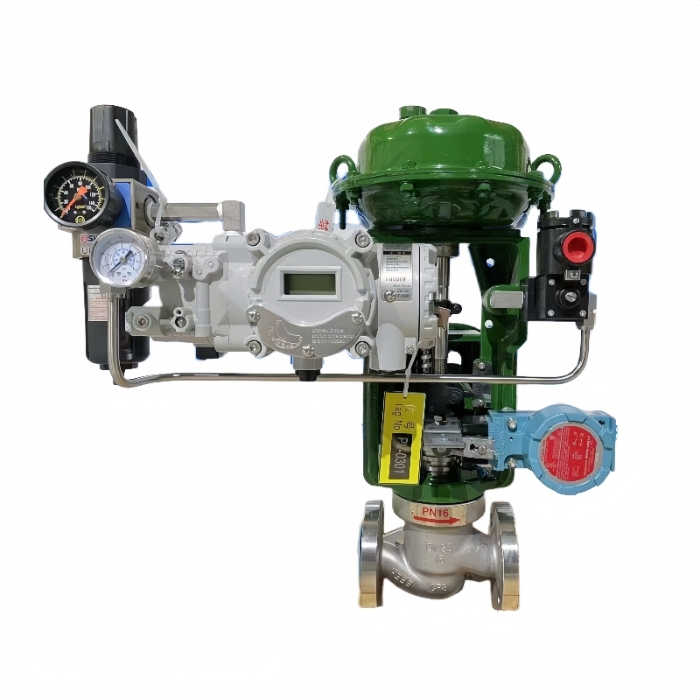

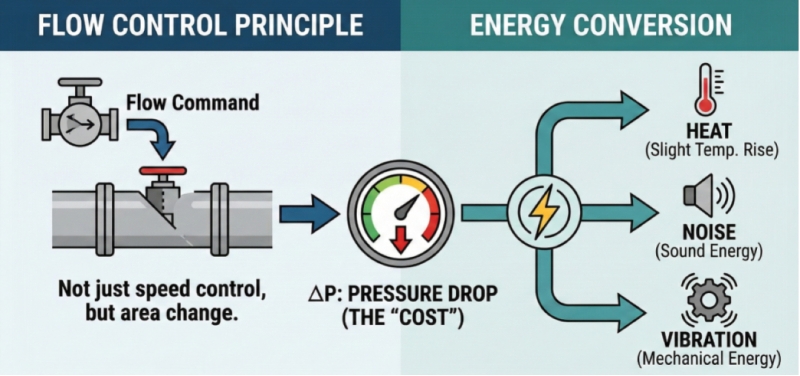

Kontrol vanasının gerçek işlevi, sıvının akış hızını doğrudan kontrol etmek değil, akış alanını değiştirerek sıvının enerjisinin (basıncının) bir kısmını tüketmesini sağlamak ve böylece akış koşullarını değiştirmektir.

Akış kontrolünde bedava öğle yemeği yoktur.

Akışı düzenlemek için basınç düşüşüne (ΔP) katlanmanız gerekir.

Peki enerji nereye gidiyor?

Kaybolan basıncın büyük kısmı yok olmaz. Bunun yerine şunlara dönüştürülür:

Sıcaklık (hafif bir sıcaklık artışı), Ses (gürültü), Mekanik titreşim.

Bu süreç enerji dağılımı olarak bilinir ve bir kontrol vanasının gerçek çalışma doğasını tanımlar.

02 Bernoulli Denklemi: Basınç ve Hız Arasındaki Denge

Bir vanadan sıvı akarken, enerji korunumu yasasına uyması gerekir.

İçin sıkıştırılamaz sıvılar Su gibi, bu ilişki şu şekilde açıklanır: Bernoulli denklemi.

İki kilit oyuncu var:

- Statik Basınç (P) – sıvının potansiyel enerjisi

- Dinamik Basınç – Akışkan hareketine (hızına) bağlı enerji

Bernoulli Denklemi:

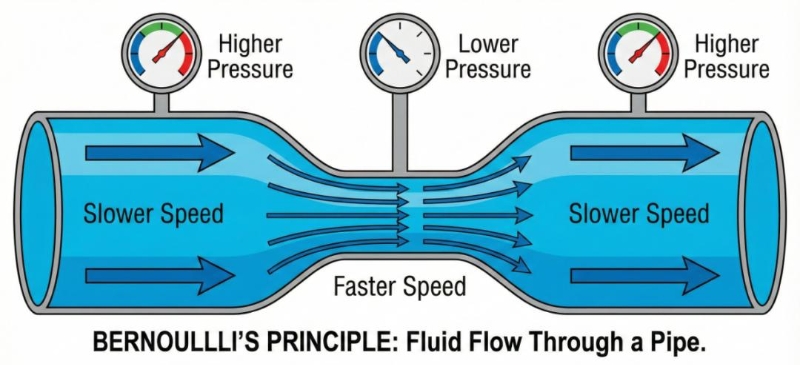

Ana diyagram: Valf içindeki basınç/hızın kesit görünümü:

(Resim: Bir sıvı dar bir alandan akarken hızı aniden artar ve basıncı aniden düşer.)

Fiziksel Sürecin Açıklaması

• Kısıtlama yoluyla ivme

Valf tapası ile yuvası arasındaki dar aralıktan sıvı zorla geçirildiğinde, geçebilmesi için hızının aniden artması gerekir.

• Ani basınç düşüşü

Bernoulli ilkesine göre, hız arttığında basınç azalmalıdır.

Bu tıpkı bir hız trenine binmek gibi: kinetik enerji yükselirken potansiyel enerji düşüyor.

Bu basınç-hız dengesi, kontrol vanası akışkan dinamiğinin özünü oluşturmaktadır.

03 Vena Contracta: Fırtınanın Tehlikeli Gözü

Kontrol vanası fiziğindeki en kritik kavramlardan biri şudur: vena contracta.

Vena contracta, fiziksel olarak açılan kapakçık değildir.

Valf yuvasının hemen aşağısında, çok kısa bir mesafede yer almaktadır:

Akış alanı en küçük, akış hızı en yüksek, basınç en düşük.

Neden Bu Kadar Önemli?

Çünkü en yıkıcı valf arızalarının kaynağı burasıdır.

• Eğer vena contracta'daki basınç (PVCSıvının doymuş buhar basıncının altına düştüğünde, sıvı anında kaynar ve buhar kabarcıkları oluşturur - bu yanıp sönüyor.
• Basınç daha sonra normale dönerse, bu baloncuklar şiddetli bir şekilde çöker ve şu sonuçlara yol açar: kavitasyonBu durum, valf iç aksamına ciddi zarar verebilir.

04 Basınç Geri Kazanımı: Vana Tasarımında Çift Taraflı Bir Kılıç

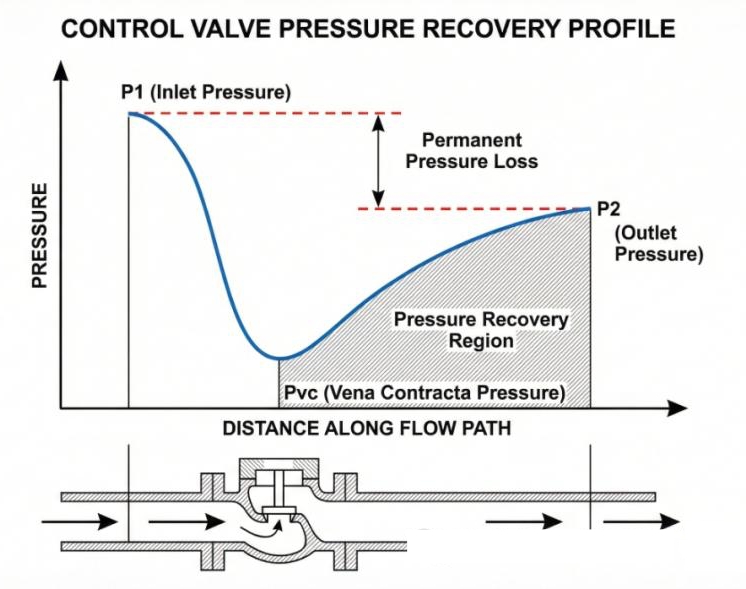

Sıvı, vena contracta'yı geçtikten sonra akış yolu genişler. Hız azalır ve basınç tekrar yükselmeye başlar. Bu olaya şu ad verilir: basınç geri kazanımı.

Bu davranışı tanımlamak için temel bir boyutsuz parametre kullanılır:

Basınç Geri Kazanım Faktörü (FL).

Basınç geri kazanım katsayısı formülü:

FL değeri, bir vananın kinetik enerjiyi basınca ne kadar etkili bir şekilde dönüştürdüğünü gösterir.

İki Valf Tipi, İki Çok Farklı Sonuç

1. Yüksek Geri Kazanımlı Vanalar (Küresel Vanalar, Kelebek Vanalar) - Düşük FL değeri

Pist gibi düzgün bir akış yolu. Basınç önce aniden düşer, sonra güçlü bir şekilde yükselir.

Avantajlar

Yüksek akış kapasitesi

Dezavantajlar

PVC oranı son derece düşük, kavitasyon riski çok yüksek.

2. Düşük Geri Kazanımlı Vanalar (Küresel Vanalar) - Yüksek FL değeri (0,9'a yakın)

Dolambaçlı akış yolu, güçlü türbülans

Avantajlar

Kavitasyon riskini azaltır (PVC seviyesi çok düşmez).

Dezavantajlar

Daha büyük kalıcı basınç kaybı

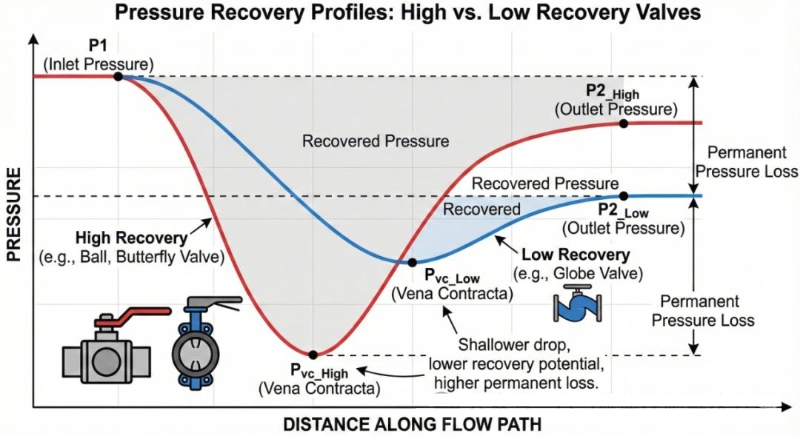

(Resim: Yüksek Geri Kazanım Vanası bir küresel vana/kelebek vanadır ve basınç eğrisi daha derin düşer; Düşük Geri Kazanım Vanası bir durdurma vanasıdır ve basınç eğrisi daha düzdür.)

GEKO'da vana seçiminde sadece akış kapasitesi değil, basınç geri kazanım davranışı da her zaman dikkate alınır.

Mühendisler İçin 5 Pratik Ders

Bu fiziksel prensipleri anlamak, vana seçimi ve işletiminde gerçek bir değer sağlar.

- "Tamamen Açık" Aldanmayın

Tam açıklıkta akış hızı düşük görünse bile, küçük açıklıklarda vena contracta'daki hız aşırı seviyelere ulaşabilir:

Sıvılar yüksek hızlı jetler oluşturabilir.

Gazlar ses hızına yaklaşabilir.

- Gürültü Enerjidir

Yüksek valf sesi sadece rahatsız edici değil, aynı zamanda boşa harcanan mekanik enerjidir.

Gürültü ne kadar yüksek olursa, iç enerji dağılımı o kadar yoğun olur ve ekipmana verilebilecek potansiyel hasar da o kadar büyük olur.

- Başarısızlık Olmadan Önce Tahmin Edin

Yukarı akış basıncını (P1), aşağı akış basıncını (P2) ve vananın FL faktörünü biliyorsanız, Pvc'yi tahmin edebilirsiniz.

Kontrol vanası hakkında daha fazla bilgi için hemen bizimle iletişime geçin: info@geko-union.com

Eğer PVC basıncı sıvının buhar basıncından düşükse, standart vanayı kullanmayı derhal bırakın. Aksi takdirde, birkaç hafta içinde kavitasyon nedeniyle deliklerle dolu bir vana tıpasıyla karşılaşabilirsiniz.
