Küresel vanalar, modern endüstriyel sistemlerde en yaygın kullanılan kapatma ve kontrol vanalarından biridir. Düz akış yoluna sahip küresel bir kapatma elemanına sahip olan küresel vanalar, hızlı çeyrek dönüşlü çalışma, düşük akış direnci, güvenilir sızdırmazlık ve basit bakım sağlar. Bununla birlikte, düzinelerce tasarım tipi, gövde malzemesi, basınç sınıfı ve sızdırmazlık çözümü mevcut olduğundan, birçok mühendis belirli proses ortamına, çalışma koşullarına ve proje bütçesine uygun bir küresel vana seçmekte zorlanmaktadır. Bu kılavuz, erken arızaları, plansız duruşları ve aşırı işletme maliyetlerini önlemek için endüstriyel uygulamalar için doğru küresel vanayı nasıl seçeceğinize dair tüm kritik faktörleri ayrıntılı olarak ele almaktadır.

1. Çalışma Koşulu Parametrelerini Doğrulayın

Küresel vana seçiminin ilk adımı, tüm sonraki konfigürasyon kararlarının temelini oluşturan temel çalışma verilerinin netleştirilmesidir.

Çalışma Ortamı: Su, doğal gaz, buhar, yağ, kimyasal çözücü, bulamaç, aşındırıcı sıvı veya kriyojenik ortam. Ortamın özellikleri, valf gövdesi, iç aksam ve oturma yeri malzemesini belirler.

Çalışma Basıncı: Nominal basınç, maksimum kapatma basıncı ve olası basınç dalgalanması. İlgili basınç sınıfını seçin (Sınıf 150, Sınıf 300, Sınıf 600, PN16, PN25, PN40 vb.).

Çalışma Sıcaklığı: Düşük sıcaklık, normal sıcaklık, orta veya yüksek sıcaklık. Sıcaklık, kullanılabilir sızdırmazlık malzemesini doğrudan sınırlar.

Akış Gereksinimleri: Sadece tam kapatma hizmeti veya kısmi akış modülasyonu. Standart küresel vanalar açma/kapama hizmeti için optimize edilmiştir; akış regülasyonu için segmentli V-port küresel vanalar önerilir.

Akış Hızı ve Boru Çapı: Vana iç çapını boru hattı çapıyla eşleştirin; buna göre tam geçişli veya daraltılmış geçişli tasarımı seçin.

2. Küresel Vana Gövde Tasarım Stilini Seçin

Endüstriyel küresel vanalar, farklı senaryolar için çeşitli yapısal tasarımlara ayrılmıştır:

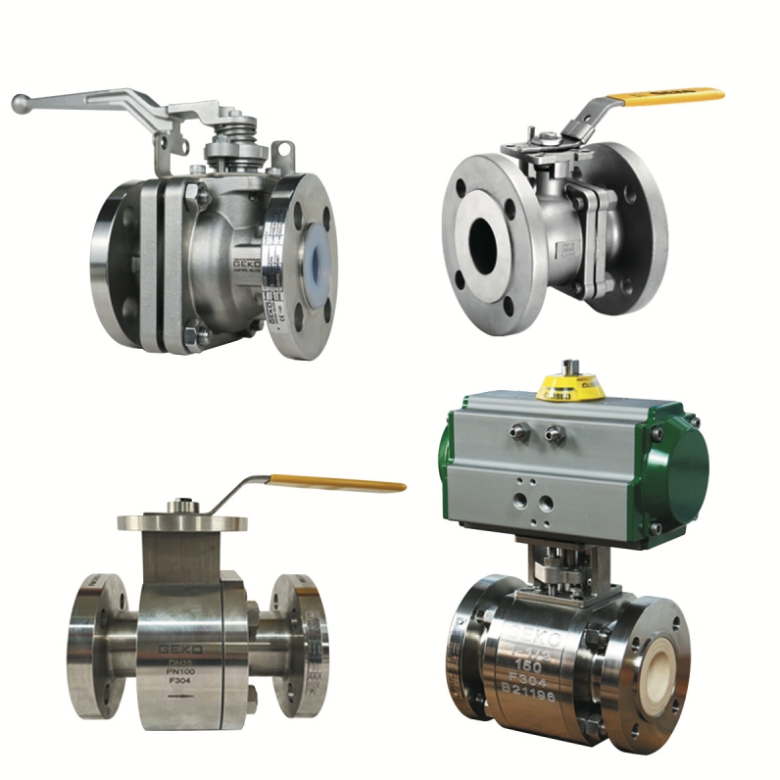

Yüzer Bilyalı Vana

Top, yalnızca iki destek ayağıyla desteklenir. Basit yapı, uygun maliyetli. Düşük ve orta basınçlı boru hatları için idealdir. Su arıtma, ısıtma sistemleri ve genel kimyasal boru hatlarında yaygın olarak kullanılır.

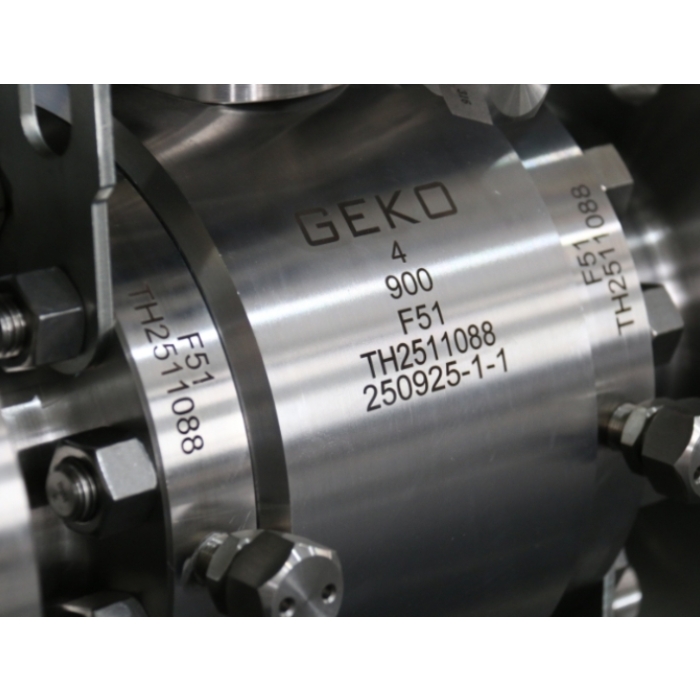

Mil Bağlantılı Küresel Vana

Üst ve alt mafsal milleri ile desteklenen sabit bilyalı yatak. Düşük sürtünme katsayısı, yüksek basınç ve geniş çap koşullarında mükemmel performans. Doğal gaz iletimi, petrokimya ve enerji santrali boru hatları için idealdir.

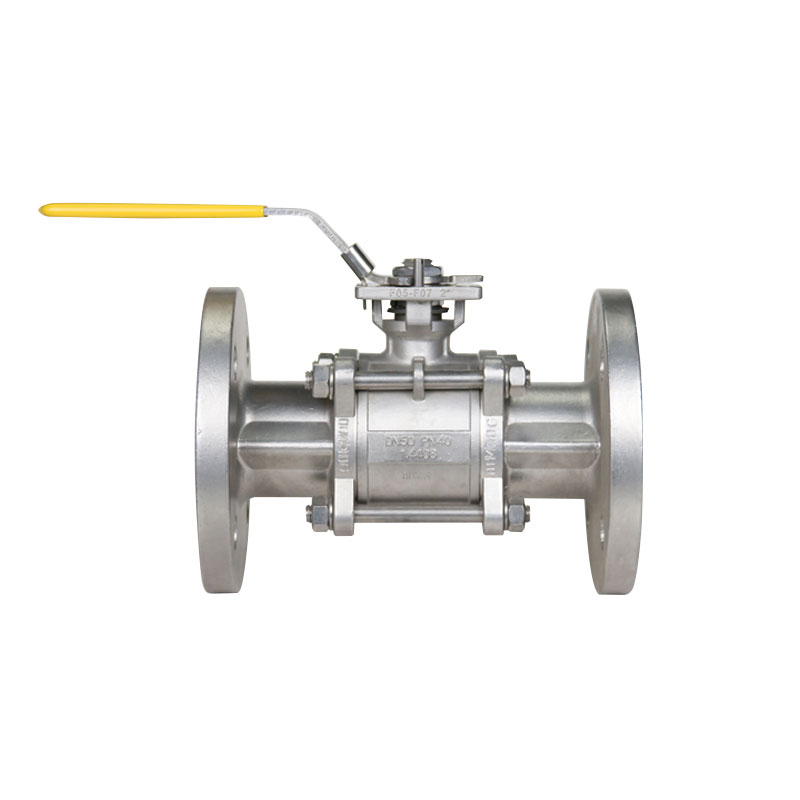

3 Parçalı Küresel Vana

Modüler üç parçalı gövde yapısı. Vanayı boru hatlarından tamamen çıkarmaya gerek kalmadan kolay hat içi bakım imkanı. Gıda işleme ve ince kimya tesisleri gibi sık bakım gerektiren sistemler için tercih edilir.

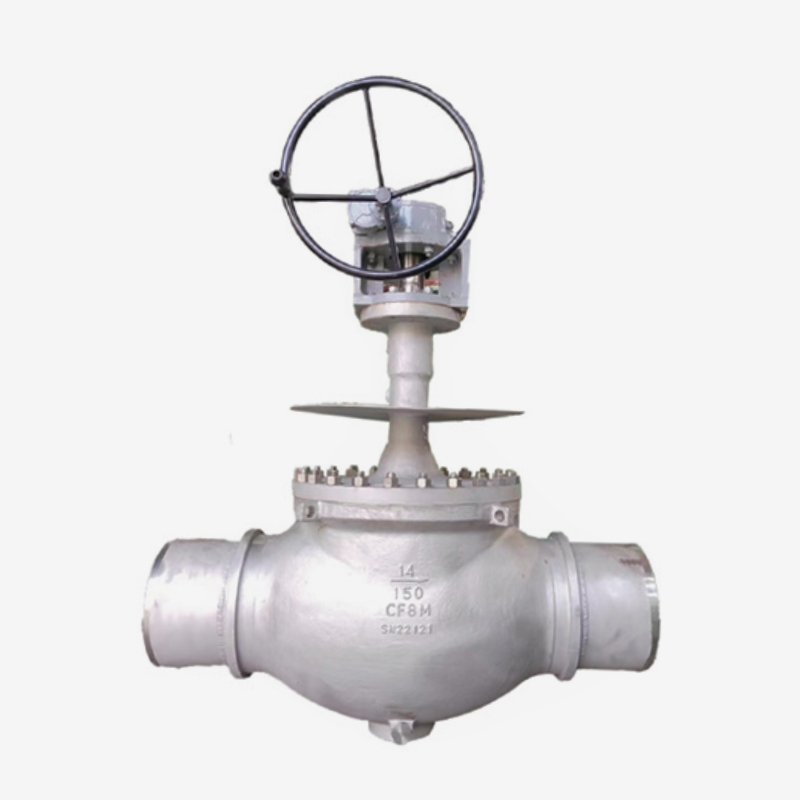

Üstten Girişli Küresel Vana

Vana üzerindeki flanşlar sökülmeden üst kısımdan bakım yapılabilmesi özelliği sayesinde, yer altı boru hatları ve doğalgaz istasyonlarında yaygın olarak kullanılmaktadır.

3. Gövde ve Döşeme Malzemesi Seçimi

Korozyon, aşınma ve sızıntıyı önlemek için malzemenin proses ortamıyla uyumluluğu kritik öneme sahiptir.

WCB Karbon Çelik: Yüksek sıcaklıktaki buhar, genel yağ ve aşındırıcı olmayan endüstriyel su için uygundur; enerji ve termik sektörlerinde yaygın olarak kullanılır.

SS304 / SS316 Paslanmaz Çelik: Su, zayıf asit, alkali ve yaygın kimyasal ortamlar için.

Alaşımlı çelik: Yüksek sıcaklık, yüksek basınç ve hidrojen içeren çalışma koşulları için.

Dubleks paslanmaz çelik: Deniz suyu, tuzlu su ve yüksek derecede aşındırıcı ortamlara uygundur.

4. Oturma Yeri ve Conta Malzemesi

Sızdırmazlık malzemesi, sızdırmazlığı ve çalışma sıcaklığı aralığını belirler:

PTFE / RPTFE: Mükemmel kimyasal direnç, 200°C'nin altındaki ortamlar için, genel endüstriyel temiz ortam.

Naylon, PEEK: Daha yüksek aşınma direnci, küçük katı parçacıklar içeren ortamlar için uygundur.

Metalden Metale Sızdırmazlık: Yüksek sıcaklık, yüksek basınç, yüksek hızlı sıvı ve buhar uygulamaları için, metal sert sızdırmazlık sağlayarak tam kapanmayı mümkün kılar.

5. Uç Bağlantı Türü

Kurulum, bakım ve basınç sınıfına göre bağlantı yöntemini seçin:

Flanşlı bağlantı: Kolay sökme, sağlam sızdırmazlık; büyük boyutlu ve yüksek basınçlı endüstriyel boru hatlarında yaygındır.

Dişli bağlantı: Genellikle düşük basınçlı yardımcı boru hatları için küçük boyutlu vanalar.

Alın kaynaklı / Soket kaynaklı bağlantı: Yüksek basınç, yüksek sıcaklık ve tehlikeli ortamlar için mükemmeldir, sızıntı riski sıfırdır.

6. Aktüatör Seçimi

Manuel çalıştırma veya otomatik kontrol, sistem tasarımına bağlıdır:

Manuel küresel vana (kol/dişli kumanda): Basit, düşük maliyetli, ara sıra açma/kapama işlemleri için kullanılır.

Pnömatik küresel vana: Hızlı anahtarlama, patlamaya dayanıklı opsiyonel özellik, otomatik endüstriyel prosesler için en popüler seçim.

Elektrikli küresel vana: Basınçlı hava bulunmayan yerler için uygundur, uzaktan PLC sinyal kontrolü için elverişlidir.

Hidrolik aktüatör: Çok geniş çaplı ve yüksek torklu ağır hizmet tipi küresel vanalar için.

7. Temel Uygulama Senaryosu Referansı

Enerji santrali yardımcı boru hattı: Mafsallı karbon çelik küresel vana, flanş bağlantısı, yüksek sıcaklık ortamı için metal oturma yeri seçeneği.

Su arıtma endüstrisi: Yüzer paslanmaz çelik küresel vana, PTFE yumuşak conta

Doğalgaz iletim boru hattı: Antistatik ve yangına dayanıklı tasarıma sahip mafsallı küresel vana

Kimyasal aşındırıcı ortam: Korozyona dayanıklı yumuşak contalı SS316 veya dubleks çelik küresel vana

Gıda ve içecek sektörü: Kelepçe bağlantılı hijyenik paslanmaz çelik küresel vana

8. Önemli Ek Güvenlik Özellikleri

Tehlikeli endüstriyel çalışma koşulları için ek konfigürasyonlar dikkate alınmalıdır:

Yangına dayanıklı tasarım: Yangın kazası sırasında contanın erimesi durumunda büyük çaplı sızıntıyı önler.

Antistatik cihaz: Statik elektriği boşaltır, yanıcı maddeler için patlama riskini önler.

Patlamaya dayanıklı mil: İç basınç altında milin dışarı fırlamasını önler.

Kilitleme mekanizması: Yanlış kullanımı önlemek için açık/kapalı konumunu kilitler.

Çözüm

Doğru endüstriyel küresel vanayı seçmek, sadece boru çapını ve basınç değerini eşleştirmekten ibaret değildir. Mühendislerin çalışma ortamını, sıcaklığı, basıncı, yapısal tasarımı, malzemeleri, bağlantı yöntemlerini ve çalıştırma modlarını kapsamlı bir şekilde değerlendirmeleri gerekir. Yanlış seçim, iç sızıntıya, çalışma tıkanmasına, contanın hızlı eskimesine ve sık bakıma yol açacaktır.

GEKO, enerji santralleri, petrokimya, su arıtma, ısıtma ve doğal gaz endüstrilerinin özelleştirilmiş taleplerini karşılamak üzere, çeşitli malzeme konfigürasyonlarına sahip, yüzer küresel vanalar, mafsallı küresel vanalar ve üç parçalı küresel vanalar da dahil olmak üzere eksiksiz bir ürün yelpazesi sunmaktadır. Endüstriyel projeleriniz için profesyonel küresel vana seçimi desteği almak üzere teknik ekibimizle iletişime geçin.
