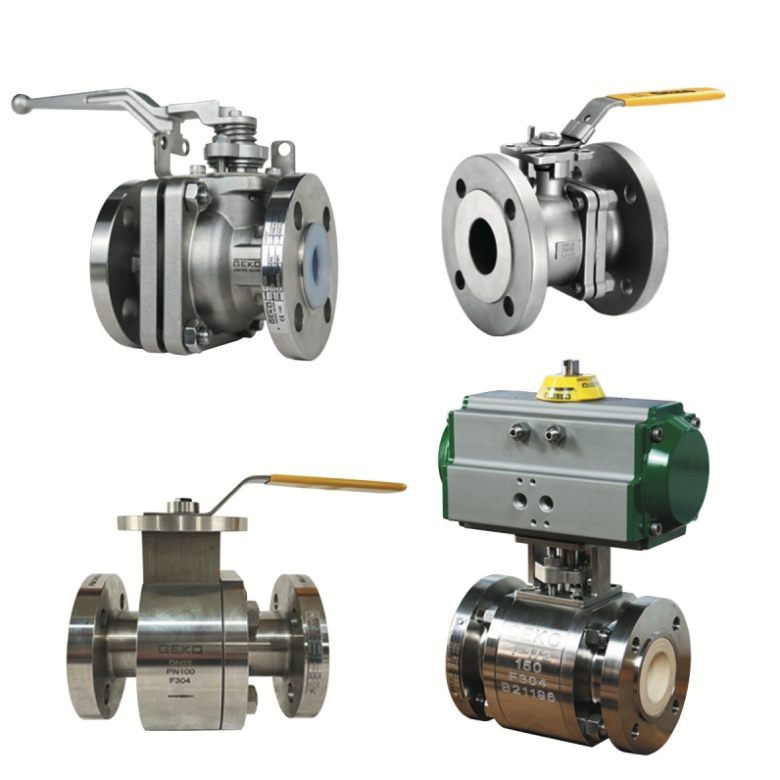

The Ultimate Guide to Ball Valves and How to Choose Them | GEKO Valve Ball valves are among the most widely used quarter-turn fluid control devices across industrial piping systems. Known for fast operation, reliable sealing, low maintenance and compact structure, they serve critical isolation and flow regulation tasks in water treatment, oil & gas, chemical processing, power generation and many other sectors. This complete guide covers ball valve basics, common types, key specifications and practical selection rules to help you pick the right ball valve for your working conditions. What Is a Ball Valve? A ball valve uses a hollow, perforated rotating ball inside the valve body to control fluid flow. When the ball’s bore aligns with the pipeline, the valve opens and media passes through. Rotating the ball 90 degrees blocks the passage, shutting off flow. Most standard ball valves are designed for tight shut-off, though special designs support throttling service. GEKO Valve delivers a full lineup of ball valves built to deliver dependable sealing and long service life for industrial projects.   Common Types of Ball Valves Floating Ball Valve – The ball is not fixed by upper and lower trunnions. Fluid pressure pushes the ball against the downstream seat to form a seal. Ideal for medium and low pressure applications, simple structure and cost-effective. Trunnion Mounted Ball Valve – The ball is supported by fixed trunnions at top and bottom. Sealing force does not rely fully on line pressure. Suitable for high pressure, large size and heavy-duty industrial pipelines. Top Entry Ball Valve – Maintenance can be carried out directly on site without removing the whole valve from the pipe. Preferred for critical pipelines where shutdown and disassembly are costly. Side Entry (Split Body) Ball Valve – The body is split into two or more parts for easy assembly. Widely used for general industrial and water service. Full Port vs Reduced Port Ball Valve – Full port ball valves have a bore size matching the pipe inner diameter, minimizing flow resistance and pressure drop. Reduced port ball valves feature a smaller bore, lower cost and compact size for non-critical flow loss scenarios. Lined Ball Valve – Lined with PFA, PTFE or other corrosion-resistant materials, for handling strong acids, alkalis and aggressive chemical media. Key Components of a Ball Valve Valve Body: The main pressure-containing shell; common materials include WCB, A105, 304 stainless steel, 316 stainless steel, duplex steel and alloy steel. Ball: The rotating closure member, available in stainless steel, carbon steel, hard-faced alloy for abrasive service. Seat & Sealing Insert: PTFE, RPTFE, Viton, Devlon, metal seat for high temperature or fire-safe requirements. Stem: Transmits torque from the handle or actuator to the ball; anti-blowout stem design is a standard safety feature on GEKO Valve ball valves. Operator: Manual lever, gearbox, pneumatic actuator, electric motor operator (MOV) for automated control. Main Industrial Applications Oil and gas: wellhead isolation, pipeline transmission, refining and storage terminals Chemical industry: corrosive chemical transfer, batch processing and reactor isolation Water treatment: raw water, clean water, sludge and wastewater pipelines Power plants: cooling water, steam auxiliary systems and compressed air lines Food and beverage: sanitary ball valves for hygienic media Hydrogen and clean energy: low-leakage ball valves for hydrogen storage and transportation How to Choose the Right Ball Valve: Step-by-Step Checklist 1. Confirm Media Properties Identify the fluid: water, oil, gas, acid, alkali, slurry or hydrogen. Corrosive media require stainless steel or lined construction. Slurry service needs hard-faced balls and wear-resistant seats to avoid abrasion damage. The technical team at GEKO Valve can assist with material matching for challenging media. 2. Working Pressure and Temperature Match the valve pressure class (Class 150, 300, 600, 900 etc.) to your maximum operating pressure. Check temperature limits: soft seats work well at moderate temperatures, while metal-seated ball valves handle high temperature and fire-safe service. 3. Valve Size and Flow Requirement Select full port if low pressure drop is essential. Reduced port is acceptable when flow loss is not a concern. Confirm connection ends: flange, threaded, butt weld or socket weld to match your piping. 4. Operation Type Manual lever: simple, low cost, for infrequent operation Gear operated: for large size or high torque valves Pneumatic actuator: fast on/off, suitable for automatic control systems Electric actuator: ideal for remote control and slow switching 5. Sealing and Safety Requirements Soft seats provide bubble-tight shut-off for most general service. Metal-to-metal seats are selected for high temperature, fire-safe, abrasive or high cycling conditions. Fire-safe certification and low-emission stem packing are available for hazardous media. 6. Industry Standards Common standards include API 6D, ASME B16.34, ISO 17292. Confirm whether you need special tests such as fugitive emission test, hydrostatic test and cryogenic test. Advantages and Limitations of Ball Valves Advantages 90-degree quick open and close, easy operation Excellent tight shut-off performance Simple structure, fewer wearing parts, long service life Wide range of material options for different media Limitations Standard soft-seated ball valves are not recommended for continuous heavy throttling High temperature may degrade soft seat materials Trunnion and large-size ball valves come with higher cost Final Selection Tips Never choose a ball valve only by nominal size and pressure rating. Always evaluate media corrosion, temperature cycling, actuation frequency and safety codes. If you work with hazardous or high-value media, prioritize certified low-leakage and fire-safe designs. For long-term reliability, match body, ball and seat materials as a complete set rather than mixing incompatible materials. Reach out to GEKO Valve for technical support when you are unsure about your selection. Conclusion Ball valves are versatile, dependable fluid control components, but proper selection directly determines system safety and service life. This guide walks you through core types, construction, application scenarios and critical selection criteria. When you clarify your media, pressure, temperature, operation mode and standard requirements, you can efficiently narrow down the correct ball valve model for your piping project. Target Keywords GEKO ball valve, trunnion ball valve, floating ball valve, stainless steel ball valve, PTFE seat ball valve, fire safe ball valve, full port ball valve, industrial ball valve, low emission ball valve

Küresel vanalar, modern endüstriyel sistemlerde en yaygın kullanılan kapatma ve kontrol vanalarından biridir. Düz akış yoluna sahip küresel bir kapatma elemanına sahip olan küresel vanalar, hızlı çeyrek dönüşlü çalışma, düşük akış direnci, güvenilir sızdırmazlık ve basit bakım sağlar. Bununla birlikte, düzinelerce tasarım tipi, gövde malzemesi, basınç sınıfı ve sızdırmazlık çözümü mevcut olduğundan, birçok mühendis belirli proses ortamına, çalışma koşullarına ve proje bütçesine uygun bir küresel vana seçmekte zorlanmaktadır. Bu kılavuz, erken arızaları, plansız duruşları ve aşırı işletme maliyetlerini önlemek için endüstriyel uygulamalar için doğru küresel vanayı nasıl seçeceğinize dair tüm kritik faktörleri ayrıntılı olarak ele almaktadır.  1. Çalışma Koşulu Parametrelerini DoğrulayınKüresel vana seçiminin ilk adımı, tüm sonraki konfigürasyon kararlarının temelini oluşturan temel çalışma verilerinin netleştirilmesidir.Çalışma Ortamı: Su, doğal gaz, buhar, yağ, kimyasal çözücü, bulamaç, aşındırıcı sıvı veya kriyojenik ortam. Ortamın özellikleri, valf gövdesi, iç aksam ve oturma yeri malzemesini belirler.Çalışma Basıncı: Nominal basınç, maksimum kapatma basıncı ve olası basınç dalgalanması. İlgili basınç sınıfını seçin (Sınıf 150, Sınıf 300, Sınıf 600, PN16, PN25, PN40 vb.).Çalışma Sıcaklığı: Düşük sıcaklık, normal sıcaklık, orta veya yüksek sıcaklık. Sıcaklık, kullanılabilir sızdırmazlık malzemesini doğrudan sınırlar.Akış Gereksinimleri: Sadece tam kapatma hizmeti veya kısmi akış modülasyonu. Standart küresel vanalar açma/kapama hizmeti için optimize edilmiştir; akış regülasyonu için segmentli V-port küresel vanalar önerilir.Akış Hızı ve Boru Çapı: Vana iç çapını boru hattı çapıyla eşleştirin; buna göre tam geçişli veya daraltılmış geçişli tasarımı seçin.  2. Küresel Vana Gövde Tasarım Stilini SeçinEndüstriyel küresel vanalar, farklı senaryolar için çeşitli yapısal tasarımlara ayrılmıştır:Yüzer Bilyalı VanaTop, yalnızca iki destek ayağıyla desteklenir. Basit yapı, uygun maliyetli. Düşük ve orta basınçlı boru hatları için idealdir. Su arıtma, ısıtma sistemleri ve genel kimyasal boru hatlarında yaygın olarak kullanılır.Mil Bağlantılı Küresel VanaÜst ve alt mafsal milleri ile desteklenen sabit bilyalı yatak. Düşük sürtünme katsayısı, yüksek basınç ve geniş çap koşullarında mükemmel performans. Doğal gaz iletimi, petrokimya ve enerji santrali boru hatları için idealdir.3 Parçalı Küresel VanaModüler üç parçalı gövde yapısı. Vanayı boru hatlarından tamamen çıkarmaya gerek kalmadan kolay hat içi bakım imkanı. Gıda işleme ve ince kimya tesisleri gibi sık bakım gerektiren sistemler için tercih edilir.Üstten Girişli Küresel VanaVana üzerindeki flanşlar sökülmeden üst kısımdan bakım yapılabilmesi özelliği sayesinde, yer altı boru hatları ve doğalgaz istasyonlarında yaygın olarak kullanılmaktadır. 3. Gövde ve Döşeme Malzemesi SeçimiKorozyon, aşınma ve sızıntıyı önlemek için malzemenin proses ortamıyla uyumluluğu kritik öneme sahiptir.WCB Karbon Çelik: Yüksek sıcaklıktaki buhar, genel yağ ve aşındırıcı olmayan endüstriyel su için uygundur; enerji ve termik sektörlerinde yaygın olarak kullanılır.SS304 / SS316 Paslanmaz Çelik: Su, zayıf asit, alkali ve yaygın kimyasal ortamlar için.Alaşımlı çelik: Yüksek sıcaklık, yüksek basınç ve hidrojen içeren çalışma koşulları için.Dubleks paslanmaz çelik: Deniz suyu, tuzlu su ve yüksek derecede aşındırıcı ortamlara uygundur.  4. Oturma Yeri ve Conta MalzemesiSızdırmazlık malzemesi, sızdırmazlığı ve çalışma sıcaklığı aralığını belirler:PTFE / RPTFE: Mükemmel kimyasal direnç, 200°C'nin altındaki ortamlar için, genel endüstriyel temiz ortam.Naylon, PEEK: Daha yüksek aşınma direnci, küçük katı parçacıklar içeren ortamlar için uygundur.Metalden Metale Sızdırmazlık: Yüksek sıcaklık, yüksek basınç, yüksek hızlı sıvı ve buhar uygulamaları için, metal sert sızdırmazlık sağlayarak tam kapanmayı mümkün kılar. 5. Uç Bağlantı TürüKurulum, bakım ve basınç sınıfına göre bağlantı yöntemini seçin:Flanşlı bağlantı: Kolay sökme, sağlam sızdırmazlık; büyük boyutlu ve yüksek basınçlı endüstriyel boru hatlarında yaygındır.Dişli bağlantı: Genellikle düşük basınçlı yardımcı boru hatları için küçük boyutlu vanalar.Alın kaynaklı / Soket kaynaklı bağlantı: Yüksek basınç, yüksek sıcaklık ve tehlikeli ortamlar için mükemmeldir, sızıntı riski sıfırdır. 6. Aktüatör SeçimiManuel çalıştırma veya otomatik kontrol, sistem tasarımına bağlıdır:Manuel küresel vana (kol/dişli kumanda): Basit, düşük maliyetli, ara sıra açma/kapama işlemleri için kullanılır.Pnömatik küresel vana: Hızlı anahtarlama, patlamaya dayanıklı opsiyonel özellik, otomatik endüstriyel prosesler için en popüler seçim.Elektrikli küresel vana: Basınçlı hava bulunmayan yerler için uygundur, uzaktan PLC sinyal kontrolü için elverişlidir.Hidrolik aktüatör: Çok geniş çaplı ve yüksek torklu ağır hizmet tipi küresel vanalar için. 7. Temel Uygulama Senaryosu ReferansıEnerji santrali yardımcı boru hattı: Mafsallı karbon çelik küresel vana, flanş bağlantısı, yüksek sıcaklık ortamı için metal oturma yeri seçeneği.Su arıtma endüstrisi: Yüzer paslanmaz çelik küresel vana, PTFE yumuşak contaDoğalgaz iletim boru hattı: Antistatik ve yangına dayanıklı tasarıma sahip mafsallı küresel vanaKimyasal aşındırıcı ortam: Korozyona dayanıklı yumuşak contalı SS316 veya dubleks çelik küresel vanaGıda ve içecek sektörü: Kelepçe bağlantılı hijyenik paslanmaz çelik küresel vana 8. Önemli Ek Güvenlik ÖzellikleriTehlikeli endüstriyel çalışma koşulları için ek konfigürasyonlar dikkate alınmalıdır:Yangına dayanıklı tasarım: Yangın kazası sırasında contanın erimesi durumunda büyük çaplı sızıntıyı önler.Antistatik cihaz: Statik elektriği boşaltır, yanıcı maddeler için patlama riskini önler.Patlamaya dayanıklı mil: İç basınç altında milin dışarı fırlamasını önler.Kilitleme mekanizması: Yanlış kullanımı önlemek için açık/kapalı konumunu kilitler. ÇözümDoğru endüstriyel küresel vanayı seçmek, sadece boru çapını ve basınç değerini eşleştirmekten ibaret değildir. Mühendislerin çalışma ortamını, sıcaklığı, basıncı, yapısal tasarımı, malzemeleri, bağlantı yöntemlerini ve çalıştırma modlarını kapsamlı bir şekilde değerlendirmeleri gerekir. Yanlış seçim, iç sızıntıya, çalışma tıkanmasına, contanın hızlı eskimesine ve sık bakıma yol açacaktır.GEKO, enerji santralleri, petrokimya, su arıtma, ısıtma ve doğal gaz endüstrilerinin özelleştirilmiş taleplerini karşılamak üzere, çeşitli malzeme konfigürasyonlarına sahip, yüzer küresel vanalar, mafsallı küresel vanalar ve üç parçalı küresel vanalar da dahil olmak üzere eksiksiz bir ürün yelpazesi sunmaktadır. Endüstriyel projeleriniz için profesyonel küresel vana seçimi desteği almak üzere teknik ekibimizle iletişime geçin.
