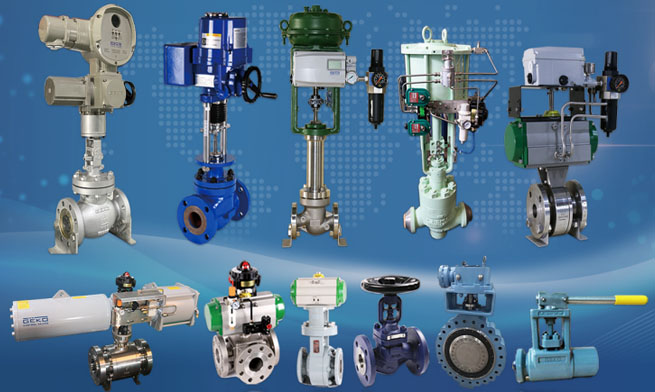

Düzenleme Vanası (Kontrol Vanası) Formları: Düzenleme Vanalarının (Kontrol Vanaları) Dokuz Kategorisi

Makale Özeti: Düzenleme Vanaları (Kontrol vanaları) Yapılarına göre dokuz kategoriye ayrılırlar: tek yataklı ayar vanası, çift yataklı ayar vanası, manşonlu ayar vanası, açılı ayar vanası, üç yollu ayar vanası, diyafram vanası, kelebek vana, küresel vana ve eksantrik döner vana. İlk altısı doğrusal stroklu, son üçü ise açısal strokludur. Bu dokuz ürün, en temel ürünlerdir ve aynı zamanda yaygın ürünler, temel ürünler veya standart ürünler olarak da bilinirler. Bu dokuz kategoriye göre çeşitli özel ve müşteriye özel ürünler geliştirilmektedir.

Aşağıda, Enstrümantasyon Mühendisliği Ağı dokuz kategoriye ilişkin kısa bir giriş sunmaktadır: Düzenleme Vanaları (Kontrol vanaları):

Düz geçişli tek yataklı kontrol vanası: Düşük sızıntı, düşük izin verilen basınç farkı, karmaşık akış yolu ve basit yapı özellikleriyle yaygın olarak kullanılır. Sıkı sızıntı ve düşük çalışma basıncı farkı gereksinimleri olan temiz ortam koşulları için uygundur. Ancak, küçük boyutlu vanalar (nominal çap DN) < 20 mm) büyük basınç farklarının olduğu durumlarda da kullanılabilir. Vananın sıkıca kapanmamasını önlemek için izin verilen basınç farkını kontrol etmeye dikkat edin.

Düz geçişli çift yataklı kontrol vanası: Düz geçişli tek yataklı kontrol vanasının aksine, yüksek sızıntı ve yüksek izin verilen basınç farkı özelliklerine sahiptir. Bu nedenle, daha az katı sızıntı gereklilikleri ve yüksek çalışma basıncı farkları olan temiz ortamlar için uygundur. Seçim yaparken, vananın sızıntısının proses kontrol gerekliliklerini karşılayıp karşılamadığına dikkat edin.

Manşonlu vana: Manşonlu vana, tek contalı ve çift contalı olmak üzere iki yapıya ayrılır. İlki, tek yataklı vanaya benzer ve tek yataklı vana durumları için uygundur; ikincisi ise çift yataklı vanaya benzer ve çift yataklı vana durumları için uygundur. Manşonlu vana, iyi stabilite ve kolay söküp takma avantajlarına sahiptir, ancak tek yataklı ve çift yataklı vanalardan %50-%200 daha pahalıdır ve özel bir conta gerektirir. Manşonlu vana yaygın olarak kullanılır ve tek yataklı ve çift yataklı vanalardan sonra en yaygın kullanılan ikinci vanadır.

Açılı vana: Kısma şekli tek yataklı bir vanaya benzer, ancak vana gövdesinin akış yolu basittir. Düşük sızıntılı ve büyük basınç farklarının olmadığı temiz ortamlar ve dik açılı borulama gerektiren durumlar için uygundur.

Üç yollu vana: Üç geçişlidir ve iki adet düz geçişli tek yataklı vananın yerini alabilir. Bölme ve birleştirme, iki fazlı akış ve sıcaklık farkı 150°C'yi aşmayan akışlar için kullanılır. DN ≤ 80 mm olduğunda, birleştirme vanası bölme akışları için kullanılabilir.

Diyafram valfi : Basit akış yolu sayesinde diyafram belirli bir korozyon direncine sahiptir. Kirli ortamlar ve zayıf aşındırıcı ortamlar için uygundur ve iki konumlu kapatma gereklidir.

Kelebek vana : Vana gövdesi olarak düz bir boru kesiti almaya eşdeğerdir ve vana gövdesi de vana yuvasına eşdeğerdir. Bu nedenle, iyi bir "kendi kendini temizleme" performansına sahiptir ve nispeten hafiftir. Kirli ortamlar ve büyük çaplı, yüksek debili ve yüksek basınç farkı olan durumlar için uygundur. DN > 300 mm olduğunda, genellikle bir kelebek vana ile tamamlanır.

Küresel vana "O" şeklindeki küresel vana, tamamen açıkken tıkanmayan ve en iyi "kendi kendini temizleme" performansına sahip bir vanadır. Özellikle kirli ortam ve lif içeren ortamların olduğu ve iki konumlu kapatma gerektiren durumlar için uygundur. "V" şeklindeki küresel vana ise neredeyse eşit oranda kontrol özelliğine sahiptir ve kirli, lif içeren ortamların ve nispeten geniş bir ayar aralığının bulunduğu durumlar için uygundur.

Eksantrik döner valf : Bu vana, kelebek vana ile küresel vana arasında yer alır ve iyi bir "kendi kendini temizleme" ve kontrol performansına sahiptir. Ayrıca kapatılabilir. Bu nedenle, kirli ortam ve düşük sızıntı gereksinimleri olan durumlar için uygundur.
