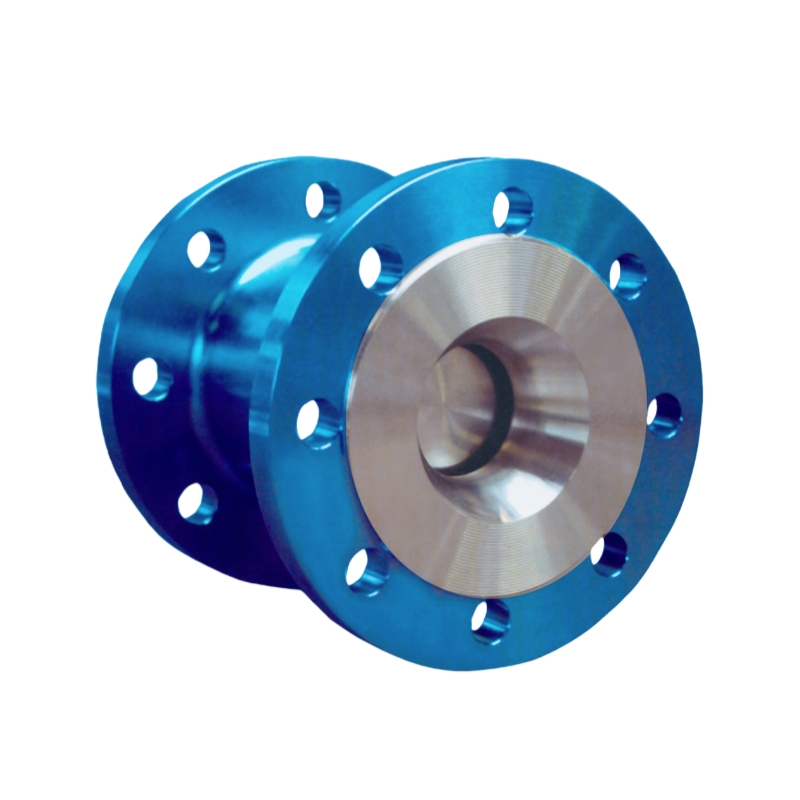

GKV525 Eksenel Akış Kontrol Vanası, aynı zamanda darbesiz kontrol vanası veya eksenel geri dönüşsüz vana olarak da bilinir, tek yönde akışa izin vermek ve su darbesi veya basınç dalgalanmalarına neden olabilecek ters akışı önlemek için tasarlanmıştır.

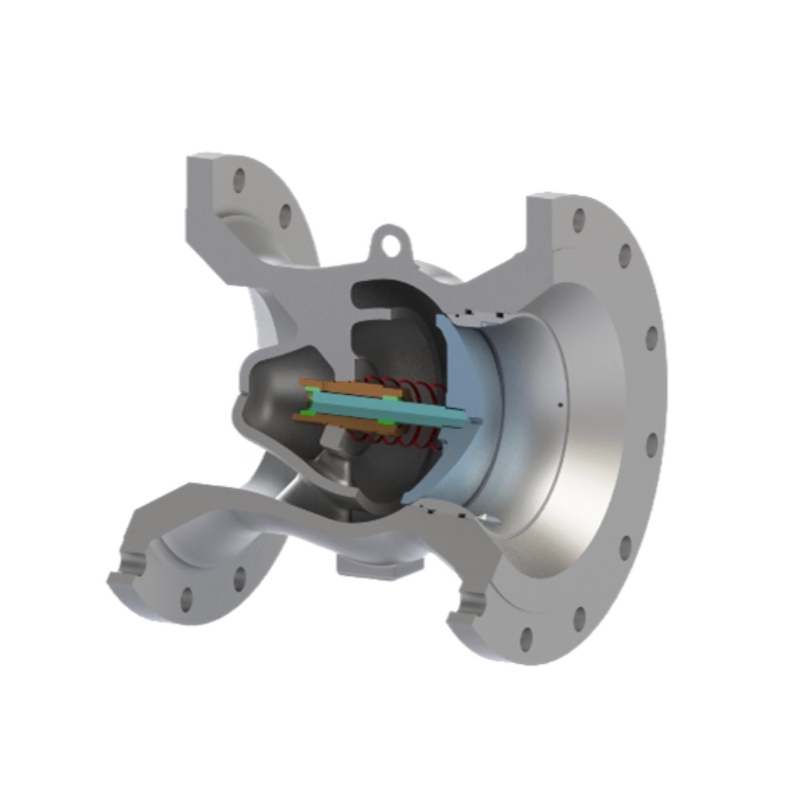

Yaylı eksenel tasarımı, çarpmadan hızlı ve sorunsuz bir kapanma sağlayarak pompalar, kompresörler ve boru hatları için üstün koruma sağlar. Venturi tipi gövdesiyle, petrol ve gaz, enerji, kimya ve su endüstrileri gibi zorlu uygulamalarda düşük basınç düşüşü, yüksek güvenilirlik ve sessiz çalışma sağlar.
GEKO Eksenel Akış Kontrol Vanası – Darbesiz, Hızlı Tepki ve Su Darbesi Koruması
| |
Boyut Aralığı DN25 – DN1200 (1" – 48"), talep üzerine daha büyük boyutlar mevcuttur | Gövde Malzemesi WCB, A350 LF2, CF8 / CF8M (304 / 316), Dubleks, Süper Dubleks, Hastelloy, Alaşım 20, Sfero Döküm, Dövme Çelik |
Sıcaklık Aralığı -196°C ila +600°C (malzemelere ve conta türüne bağlı olarak) | Basınç Derecesi ANSI / ASME Sınıfı 150 – 2500, PN10 – PN420 |
Akış Yönü Tek yönlü akış (ters akışa karşı otomatik kapanma) | Koltuk Malzemesi Metal-Metal (SS, Monel, Inconel) veya Yumuşak Oturmalı (PTFE, RTFE, PEEK, Elastomerler) |
Disk / Obturatör Tek düşük kütleli disk, yaylı eksenel hareket, isteğe bağlı sert yüzeyli sızdırmazlık yüzeyi | Yay ve Şaft Malzemesi 17-7PH, Inconel X-750, 316SS, Alaşımlı Çelik, korozyona ve yorulmaya dayanıklı |
Cıvatalama / Bağlantı Elemanları ASTM A193 B7 / B8 / B8M / B16, Hizmet koşullarına göre Inconel veya Alaşımlı Çelik | Sızdırmazlık ve Conta Sıcaklık ve basınca bağlı olarak grafit, PTFE, spiral sarımlı veya RTJ metal contalar |
Tasarım Standartları ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208 | Muayene ve Test API 598 / ISO 5208'e göre Basınç, Koltuk Sızıntısı ve Fonksiyonel Testler |
Son Bağlantı Standartları Flanşlı: ASME B16.5 / B16.47 / EN 1092 | Tasarım Türü Venturi tasarımı, yay destekli eksenel hareket, kısa stroklu, çarpma önleyici konfigürasyon |
Özel Tasarım Özellikleri Çarpma önleyici kapatma, düşük basınç düşüşü, venturi akış yolu, hızlı tepki süresi, en aza indirilmiş su darbesi, bakım gerektirmeyen yapı | İsteğe Bağlı Tasarım / Yapı Uzun / kısa desen, çıkarılabilir iç parçalar, çift contalı yapılandırma, konum göstergesi, sönümleme sistemi, dalgalanma önleyici trim |
Çalışma Yöntemi Tam otomatik (yaylı, kendiliğinden kapanan) | Yüzey Koruması Korozyon önleme hizmeti için epoksi kaplama, polimer astar, nikel kaplama veya termal sprey (WC-Co) |
Uygulanabilir Standartlar ve Sertifikalar MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, Üçüncü taraf denetimi (DNV, BV, LR) | Uygulamalar Petrol ve Gaz, Petrokimya, Enerji Üretimi, Su Sistemleri, Kimyasal İşleme, Buhar, Kompresör Deşarjı, Yangın Suyu Hatları |
Çatlama Basıncı Ayarlanabilir: Yay seçimine ve sistem tasarımına bağlı olarak genellikle 0,02 – 0,5 bar | Bakım Rutin bakım gerektirmez; ağır hizmet uygulamaları için isteğe bağlı olarak hat içi değiştirilebilir iç parçalar |
Paketleme ve Teslimat Korozyon önleyici yağ, flanş koruyucuları, ihracat sınıfı ahşap kutu veya palet ambalajı | Önemli Noktalar Hızlı etkili çarpma önleyici kapatma, su darbesi koruması, düşük basınç düşüşü, kompakt ve sağlam tasarım, dinamik koşullar altında yüksek güvenilirlik |
GEKO GEKO Eksenel Akış Kontrol Vanasının Tasarım Standartları:
ASME B16.34 – Basınç ve sıcaklık derecelendirmeleri, malzemeler, testler
ASME B16.10 – Vana yüzeyden yüzeye boyutları
API 598 / EN 12266 / ISO 5208 – Vana testi ve sızdırmazlık standartları
API 6D / ISO 14313 – Boru hattı vana tasarımı ve imalatı
Mevcut Malzemeler:
Karbon Çelik / Paslanmaz Çelik / Düşük Sıcaklık Çelik
Alaşımlı ve Özel Çelik (örneğin Hastelloy, Dubleks) / Sfero Döküm
Dövme veya Döküm İnşaat
Bağlantıları Sonlandır: Flanşlı (standart) / Wafer tipi veya uçtan kaynaklı (isteğe bağlı)
Tipik Basınç Değerleri: ANSI Sınıfı 150 – 2500 (PN 10 – PN 420)
Boyut Aralığı: DN 50 ila DN 1200 (2” ila 48”)
Ürün Özellikleri – Avantajlar ve Faydalar
Slam Olmayan Tasarım
Hızlı ve yumuşak kapanması sayesinde su darbesini ve basınç dalgalanmalarını ortadan kaldırır.
Eksenel Akış ve Gövde
Son derece düşük basınç düşüşü ve yüksek enerji verimliliği ile optimize edilmiş akış sağlar.
Yaylı Disk Mekanizması
Değişen akış koşullarında anında tepki ve istikrarlı çalışma sağlar.
Kompakt, Hafif Yapı
Esnek montaj için uzun veya kısa desen tipleri mevcuttur.
Metal-Metal Oturma
Uzun kullanım ömrü, mükemmel sızdırmazlık ve sıfır bakım garantisi sunar.
Yüksek Güvenilirlik
Aşağıdaki gibi kritik uygulamalarda sürekli çalışma için tasarlanmıştır:
kompresörler, pompalar ve türbinler.
Mükemmel Hidrolik Performans
Üstün sistem kararlılığı için eşit akış dağılımı ve en aza indirilmiş türbülans.
Korozyon ve Yüzey Koruması
Zorlu endüstriyel ortamlarda dayanıklılık için yüksek kaliteli kaplamalar.
