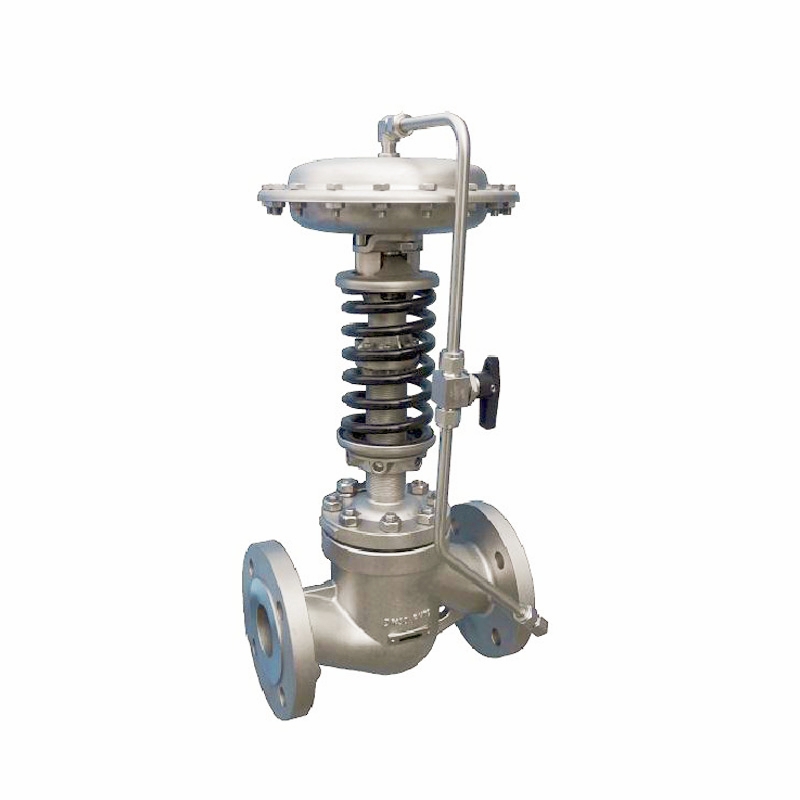

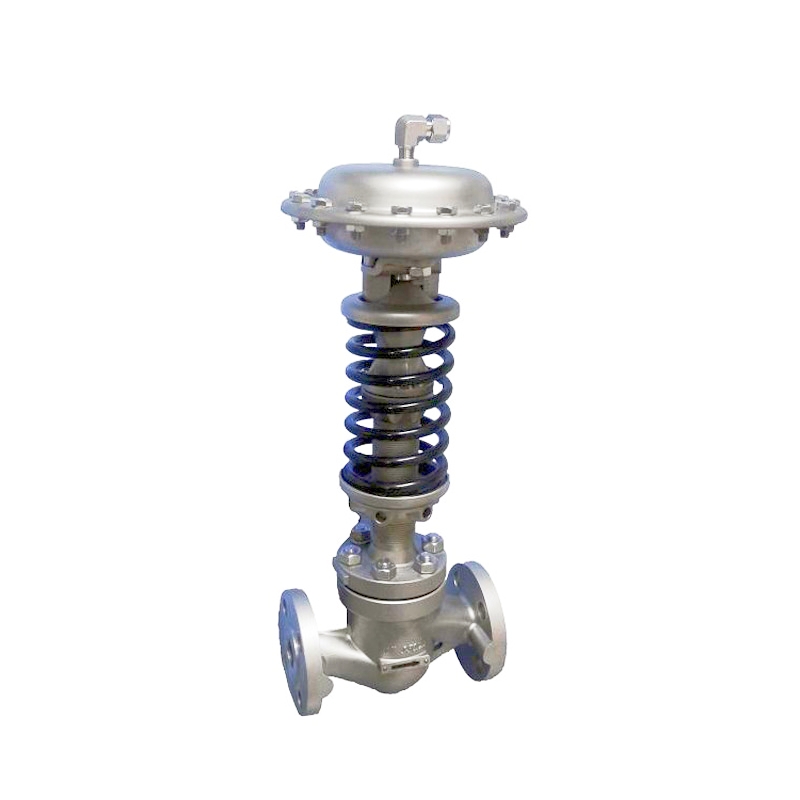

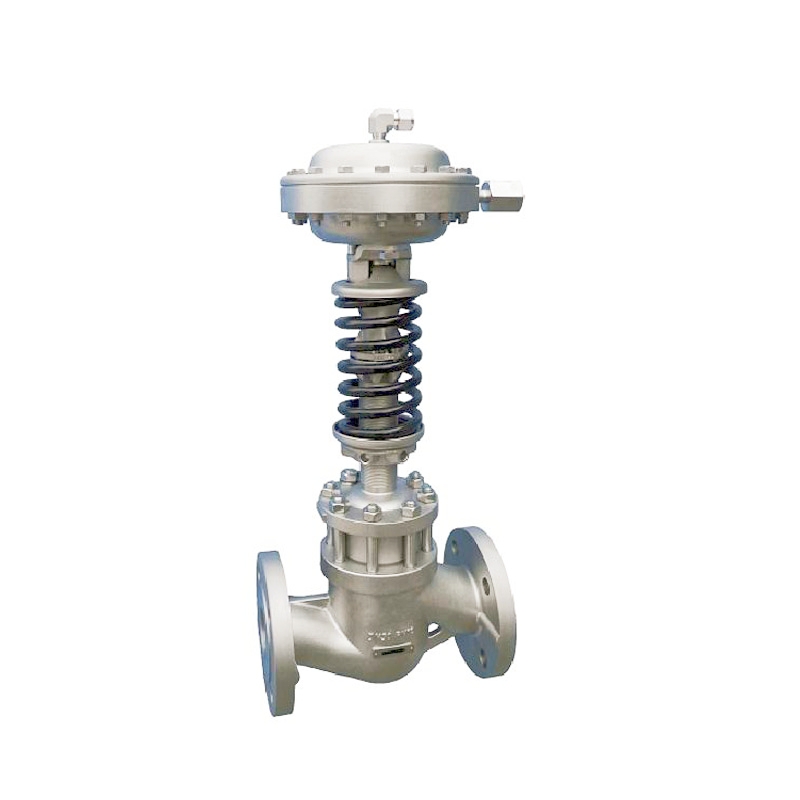

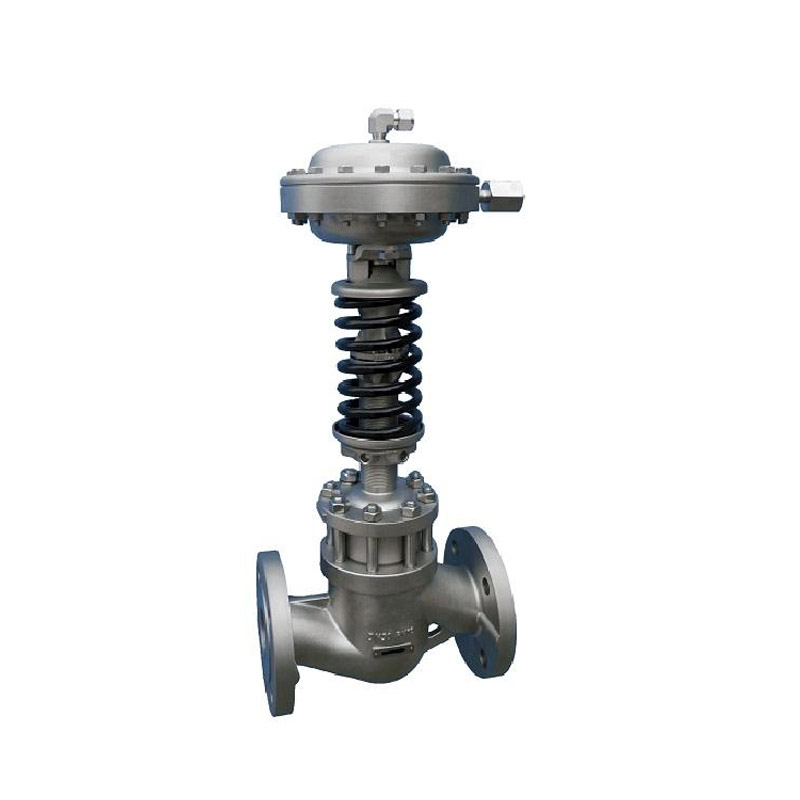

Name: Kendi Kendine Çalışan Basınç Düzenleme Vanası
Availability: InStock

GKV3000/4000 Endüstriyel Kontrol Vanası – Yüksek Hassasiyet, Uzun Ömür ve Güvenilir Basınç Kontrolü

Boyut Aralığı

1/2" – 8" (DN15 – DN200), özel boyutlar mevcuttur

Gövde ve Kaput Malzemesi

Karbon Çelik: ASTM A216 Gr. WCC
Paslanmaz Çelik: ASTM A351 Gr. CF8M

Sıcaklık Aralığı

Sıcaklık: -29°C ~ +82°C
FKM: -8°C ~ +120°C
Sıcaklık: -48°C ~ +85°C
EPDM: -38°C ~ +115°C
PTFE: -40°C ~ +150°C
Körük 316/316L: -40°C ~ +300°C

Sap / Şaft Malzemesi

Karbon Çelik Gövdeler: 17-4 PH SS
Paslanmaz Çelik Gövdeler: 316 SS (Kimyasal uygulamalar için Nitronic 50 opsiyonel)

Çalışma Basıncı

725 psi'ye (50 bar) kadar, ANSI Sınıfı 150, 300, 600 (B16.34'e göre)

Koltuklar ve Contalar

Sert Koltuk: Standart metal sızdırmazlık
Yumuşak Koltuk: PTFE ekli 316 SS (Sınıf VI, 232°C / 450°F'ye kadar)

Paketleme ve Bez

PTFE/Kevlar (285 K asbestsiz), GRAFOIL isteğe bağlı

Trim / Tapa Malzemeleri

316 SS, Stellite #6, sert yüzeyli koltuk seçenekleri

Aktüatör Uyumluluğu

Diyafram veya Körük Tipi, Modülasyonlu veya Açık-Kapalı

Akış Yönü

Açma Akışı veya Kapatma Akışı

Özel / İsteğe Bağlı Malzemeler

Nitronic 50, Bakır içermeyen alaşım, NACE uyumlu malzemeler

Son Bağlantı Standartları

Flanşlı: ANSI 150, 300, 600; Kaynak Uçları SW/BW; Gofret

Tasarım Standartları

ANSI B16.34, ANSI B16.47, API 598, IEC 534, GB/T 12237

Uygulamalar

Endüstriyel, kimyasal ve yüksek sıcaklık akışkan kontrol sistemleri

Güvenlik Özellikleri

Patlamaya dayanıklı gövde, yedek körük contası, aşırı yük koruması, oksijenle temizleme ve yağsız seçenekler

Trim Tipleri ve Akış Kapasitesi

Tek kişilik veya kafes tipi fiş; Tablo başına nominal Cv değerleri; Doğrusal, Eşit % veya Hızlı Açılır

ÖzellikleriGKSP3000/4000 Kendiliğinden Çalışan Basınç Düzenleme Vanası

Kolay Montaj – Modüler tasarım, modüller arasında hızlı dönüşüme olanak tanır

Minimum parça değişimi ile yukarı ve aşağı akış basınç kontrolü,

çeşitli basınç ve sıcaklık aralıklarını kapsar.

Aşırı Yük Güvenliği – Aşırı yük koruma mekanizması ile donatılmış,

vana, birkaç hatta onlarca kat daha yüksek basınçlara güvenli bir şekilde dayanabilir

belirlenen aralıktan daha fazla güvenlik sağlayarak, aşırı koşullarda güvenliği sağlar.

Güvenilir Sızdırmazlık – Yedek sızdırmazlık halkasıyla birleştirilmiş uzun bir körük sapı

mükemmel gövde sızdırmazlık performansı sağlar.

Yüksek Doğruluk – Düşük sürtünmeli körük tasarımı ve optimize edilmiş yay-aktüatör sistemi, farklı çalışma basınçlarında yüksek kontrol hassasiyeti sağlar.

Düşük Sızıntı – Tek oturmalı valf minimum sızıntı sağlarken, yumuşak oturmalı versiyon güvenilir basınç tutma için tam kapatma sağlar.

Dengeli Fiş Tasarımı – O-ring dengeli yapısı basınç farkı etkilerini en aza indirerek stabiliteyi ve kontrol hassasiyetini artırır.

GKV3000/4000 kendi kendine çalışan basınç düzenleme vanasının benzersiz tasarımı

Esnek Basınç Kontrolü için Modüler Tasarım

Evrensel modüler yapı, geniş bir basınç ve sıcaklık aralığını kapsayarak minimum parça değişimiyle yukarı ve aşağı akış basınç regülasyonunu mümkün kılar.

Güvenlik ve Aşırı Yük Koruması

Geleneksel kendi kendine çalışan regülatörlerden farklı olarak bu vana, maksimum aralığın birkaç katı üzerindeki basınçlara güvenli bir şekilde dayanabilen bir aşırı yük koruma mekanizmasına sahiptir.

Güvenilir Körük Sapı Sızdırmazlığı

Yedek contalı uzun körük gövdesi, zorlu koşullarda minimum sızıntı ve güvenilir çalışma sağlar.

Düşük Sürtünme ve Yüksek Doğruluk

Optimize edilmiş yaylar ve aktüatör tasarımı, düşük sürtünmeli körük gövdesiyle birleşerek hassas basınç kontrolü sağlar.

Sıkı Kapatma

Tek oturmalı yumuşak oturmalı tapa, minimum sızıntı ve tam sıvı kapatma sağlayarak sistem basıncının güvenilirliğini korur

Petrol ve Gaz Basınç Kontrol Sistemleri
Kuyu başı basınç regülasyonu, gaz dağıtım şebekeleri ve ayırıcı veya kompresör istasyonları için kullanılır. Kendi kendine çalışan tasarımı, harici güç kaynağı olmadan sabit çıkış basıncı sağlar ve yukarı akış, orta akış ve aşağı akış kontrolü için idealdir.

Çalışma Koşulları: 25 MPa'ya kadar yüksek basınç, hidrokarbon ve yanıcı ortamlar, açık havada insansız çalıştırma, düşük sıcaklıkta karbon çeliği veya NACE uyumlu paslanmaz çelik konstrüksiyon, basınç dalgalanmalarına karşı aşırı yük koruması.
Kimyasal ve Petrokimya İşleme
Reaktörlerde, distilasyon ünitelerinde, asit ve alkali dozaj sistemlerinde ve solvent transfer hatlarında kullanılır. Korozyona dayanıklı iç parçalarıyla agresif ve toksik akışkanlar için hassas basınç regülasyonu sağlar.

Çalışma Koşulları: Aşındırıcı kimyasal ortam, -40°C ~ +300°C sıcaklık aralığı, 0,1–10 MPa basınç, malzemeler arasında CF8M, Alloy 20, Hastelloy C ve PTFE astarlı iç parçalar, sıfır emisyon için körüklü contalı gövde bulunur.
Buhar ve Güç Üretim Sistemleri
Buhar indirgeme istasyonlarına, türbin girişlerine ve kazan basınç kontrol devrelerine monte edilir. Kendi kendini düzenleyen regülasyon, yüksek sıcaklık ve basınç koşullarında güvenilir bir çıkış basıncı ve yüksek verimlilik sağlar.

Çalışma Koşulları: 16 MPa ve 450°C'ye kadar buhar veya kondens servisi, Stellite yüzeyli kaplamaya sahip WCB/WC6/WC9 gövde malzemeleri, termal genleşme kompanzasyonu, büyük diferansiyel basınç kontrolü için çift yaylı aktüatör.
Su Temini ve Bölgesel Isıtma
Endüstriyel ve bina ısıtma devrelerinde, sıcak su sirkülasyonunda ve yoğuşma suyu geri kazanım sistemlerinde kullanılır. Kompakt modüler tasarımı, şebeke şebekelerinde kolay kurulum ve bakım sağlar.

Çalışma Koşulları: Su veya glikol ortam, 0–180°C sıcaklık, 4 MPa'ya kadar basınç, kavitasyon önleyici kaplama, EPDM/NBR yumuşak contalar, uzun süreli kullanım için döküm veya paslanmaz çelik gövde.
Gıda, İçecek ve İlaç Endüstrisi
Temiz buhar, steril gaz ve saf su sistemlerinde hassas ve hijyenik basınç kontrolü sağlar. Kirlilik içermeyen çalışma için tasarlanmıştır ve CIP/SIP proseslerine uygundur.

Çalışma Koşulları: 1,6 MPa'ya kadar orta basınç, hijyenik 316L cilalı paslanmaz çelik, FDA onaylı PTFE veya EPDM contalar, 180°C'ye kadar sıcaklık, üç kelepçeli bağlantılar, temiz ortamlar için körüklü contalı gövde.
LNG ve Kriyojenik Uygulamalar
LNG depolama, buharlaştırma ve soğuk kutu sistemleri için tasarlanmıştır. Kriyojenik sınıf malzemeler ve genişletilmiş kaput tasarımı sayesinde ultra düşük sıcaklık koşullarında bile sabit basınç sağlar.

Çalışma Koşulları: -196°C'ye kadar servis, 6 MPa'ya kadar basınç, CF8M veya 304L paslanmaz çelik gövde, PTFE/PCTFE contalar, hassas düşük sıcaklık kontrolü için O-ring dengeli tapa yapısı.
Hidrojen ve Karbon Yakalama Sistemleri
Hidrojen üretimi, yakıt ikmal istasyonları, CO₂ sıkıştırma ve CCUS tesisleri için optimize edilmiştir. Kendi kendine çalışan valf, yüksek bütünlükte sızdırmazlık ile hassas geri basınç veya basınç düşürme kontrolü sağlar.

Çalışma Koşulları: 60 MPa'ya kadar basınç, hidrojen ve CO₂ ortamı, -40°C ~ +200°C, NACE MR0175 uyumlu Duplex veya Inconel malzemeler, hidrojen geçirgenliğine dayanıklı yapı.
