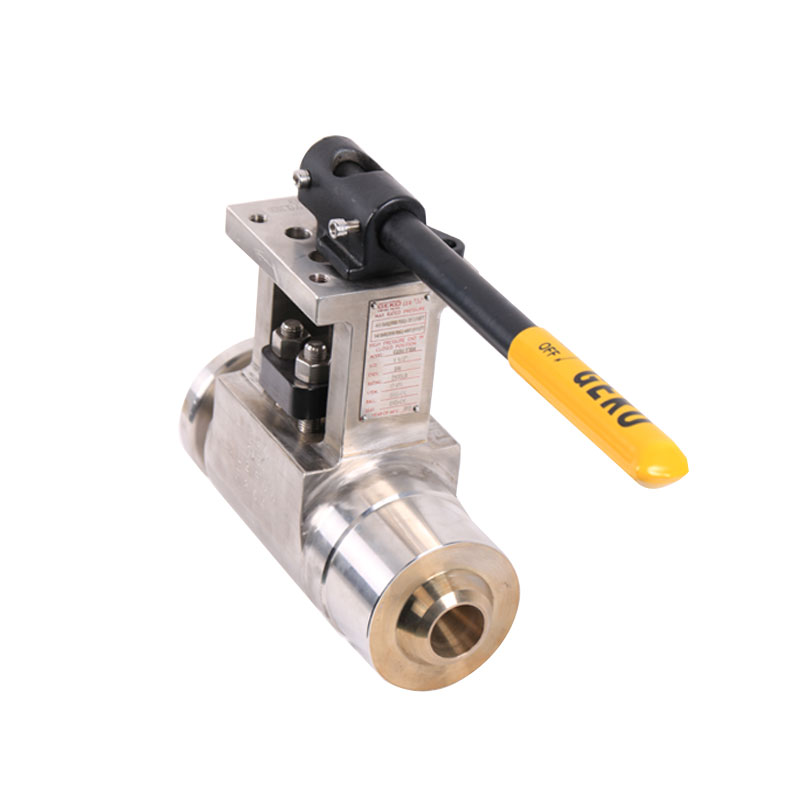

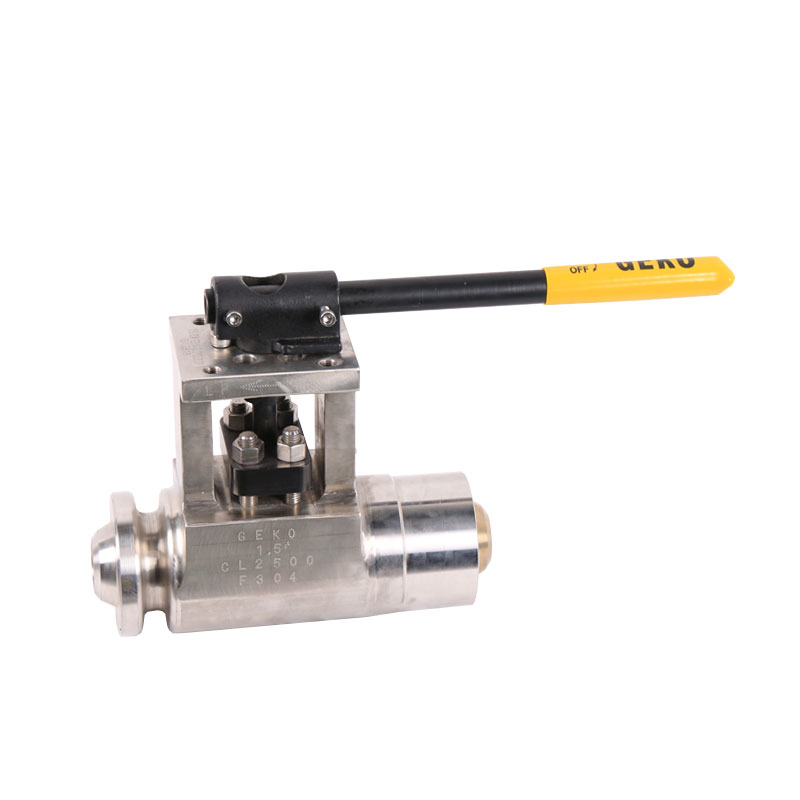

The GKPV Serisi Metal Sızdırmaz Küresel Vana hassas kapatma, yüksek basınç dayanımı ve uzun hizmet ömrü gerektiren zorlu endüstriyel uygulamalar için tasarlanmış, yüksek performanslı, metal oturmalı bir vanadır.
Dövme çelik gövde ve hassas mühendislikle üretilmiş iç bileşenlerle üretilen bu vana, aşırı sıcaklık ve basınçlarda bile olağanüstü dayanıklılık ve sızdırmazlık bütünlüğü sağlar.
Sağlam mekanik tasarımı, gelişmiş oturma yapısı ve entegre gövde kilitleme mekanizması, onu petrol ve gaz, petrokimya, enerji üretimi ve rafinaj gibi endüstriler için ideal hale getirir.
GKPV Serisi Sert Contalı Küresel Vana - Aşırı Basınç ve Sıcaklık İçin Yüksek Performanslı Metal Yuvalı Tasarım
| |
Boyut Aralığı DN15 ila DN600 (½" ila 24"), diğer özel boyutlar mevcuttur | Gövde Malzemesi Dövme Karbon Çelik / Paslanmaz Çelik (A105, F304, F316, F51) |
Sıcaklık Aralığı -29°C ila +600°C (-20°F ila +1112°F) | Gövde Malzemesi Aşınmaya dayanıklı veya düşük sürtünmeli kaplamalı Paslanmaz Çelik (410 / 17-4PH / 316SS) |
İzin Verilen Maksimum Çalışma Basıncı ASME Sınıf 1500 / 3100 / 4500 (malzeme ve boyuta bağlıdır) | Oturma ve Sızdırmazlık Yüzeyi HVOF Krom Karbür veya Inconel 718 kaplamalı metal-metal sızdırmazlık |
Kök Tasarımı Patlamaya dayanıklı yapıya sahip çift anahtarlı gövde, hassas aktüatör hizalaması | Paketleme ve Bez Chesteron 0,125" dolgu ve çift anti-ekstrüzyon halkalı derin salmastra kutusu |

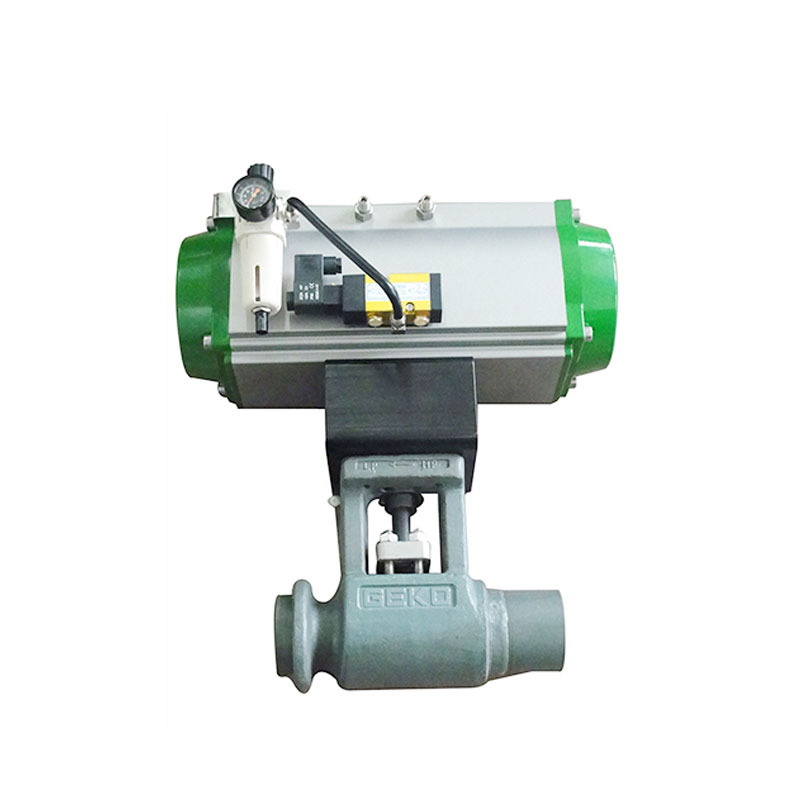

Kaplama Türü HVOF metalurjik olarak bağlanmış kaplama (Sınıf 3100/4500 için standart, Sınıf 1500 için isteğe bağlı) | Çalışma Yöntemi Manuel (Kol/Dişli), Pnömatik, Hidrolik veya Elektrikle Çalıştırılan |
Özel Tasarım Özellikleri Sapta entegre kilitleme cihazı, hassas dönüş için mekanik durdurma bloğu, dövme montaj flanşı, entegre itme yatağı gövdesi, kolay bakım için genişletilmiş paketleme alanı | Son Bağlantı Standartları Soket Kaynak: ASME B16.11 |
Tasarım ve Üretim Standartları ASME B16.34, MSS SP-101, API 598 / ISO 5208 Testi, NACE MR0175 (isteğe bağlı) | Uygulamalar Petrol ve Gaz boru hatları, Petrokimya tesisleri, Enerji üretimi, Rafineri üniteleri, Buhar hatları ve Yüksek sıcaklık proses sistemleri |
Test ve Muayene API 598 / ISO 5208'e göre basınç ve sızdırmazlık testi | Önemli Noktalar Yüksek basınç ve sıcaklık altında yüksek sızdırmazlık bütünlüğü, korozyon ve aşınmaya dayanıklı, hassas aktüatör hizalaması, kolay bakım, uzun hizmet ömrü |
GKPV Serisi Sert Contalı Küresel Vana, yüksek sıcaklıklar için tasarlanmıştır.
yüksek basınç ve aşındırıcı servis koşulları, geleneksel yumuşak
Oturmuş vanalar güvenilir bir şekilde performans gösteremez.
Bu metal oturmalı vana sıkı bir kapatma, mükemmel aşınma direnci ve
petrol ve gaz boru hatları gibi zorlu uygulamalarda uzun çalışma ömrü,
rafineri sistemleri, kimyasal tesisler ve enerji üretim üniteleri.
Dövme çelik gövdesi, hassas mühendislikle üretilmiş gövdesi ve HVOF kaplamalı contası
yüzeyler, döngüsel termal ve
mekanik stres.
Vana tasarımı, yüksek mekanik mukavemeti, kararlı aktüatör montajını bir araya getirir,
ve uzun hizmet ömrü boyunca bütünlüğünü koruyan dayanıklı bir sızdırmazlık yapısı.
- Kulp Bağlantısında Kilitleme Cihazı – Hassas açma/kapama konumlandırması sağlar ve güvenli çalışmayı garantiler.
- Ayarlanabilir Durdurma Vidalarıyla Mekanik Konumlandırma – Aktüatör torku doğrudan gövde üzerinden durdurma bloğuna iletilir, bu da doğru bilya dönüşünü garanti eder ve aktüatörün yanlış hizalanmasını önler.
- Entegre Montaj Flanşı – Destek braketi ile vana gövdesi arasında gevşeklik veya ofset olmadan aktüatörün sabit bir şekilde monte edilmesini sağlar.
- Çift Anahtarlı Gövde Tasarımı – Dişli kutuları, pnömatik, hidrolik veya elektrikli aktüatörlerle güvenilir ve kolay bağlantı sağlar.
- Aşınmaya Karşı Kaplamalı Gövde Burcu – Gövdenin patlamasını önler ve düzgün çalışma için radyal hizalama sağlar.
- Tek Hizalama İşareti – Bilya konumunu ve akış yönünü doğru bir şekilde belirtmek için gövde ve salmastra üzerine işlenir.
- Canlı Yüklü Yaylara Sahip İki Parçalı Salmastra – Yeterli ayar boşluğu sağlarken conta bütünlüğünü korur. Sürtünme önleyici kaplamalara ve Inconel alaşımlı yaylara sahip korozyona dayanıklı 316SS cıvatalar ve somunlar standarttır.
- İşlenmiş Salmastra Kovanı – Sap ile gövde arasında sürekli sıkı bağlantı sağlar
ve paketleme odası, ekstrüzyonu önler ve hizalamayı korur.
- Derin Doldurma Kutusu Tasarımı – Chesteron 0,125” paketleme ve çift anti-
uzun vadeli güvenilir sızdırmazlık için ekstrüzyon halkaları.
- Metal Anti-Ekstrüzyon Halkaları – Yüksek basınç altında paketleme deformasyonunu daha da azaltır.
- Entegre Boyun Gövde Tasarımı – Kaynak sonrası ısıl işlem (PWHT) sırasında valfi korur.
- Aşağı Akış Omuz ve Radyant Kanatçıklar – Isıyı etkili bir şekilde dağıtır ve işaretler
PWHT sırasında ısı bandı sınırı.
- Kanıtlanmış Sıkıştırma Uyumlu Koltuk Tasarımı – ASME Sınıf 1500'e (410SS/HVOF CrC) kadar,
ve Sınıf 3100/4500'e (Inconel 718/S&F CrC) kadar.

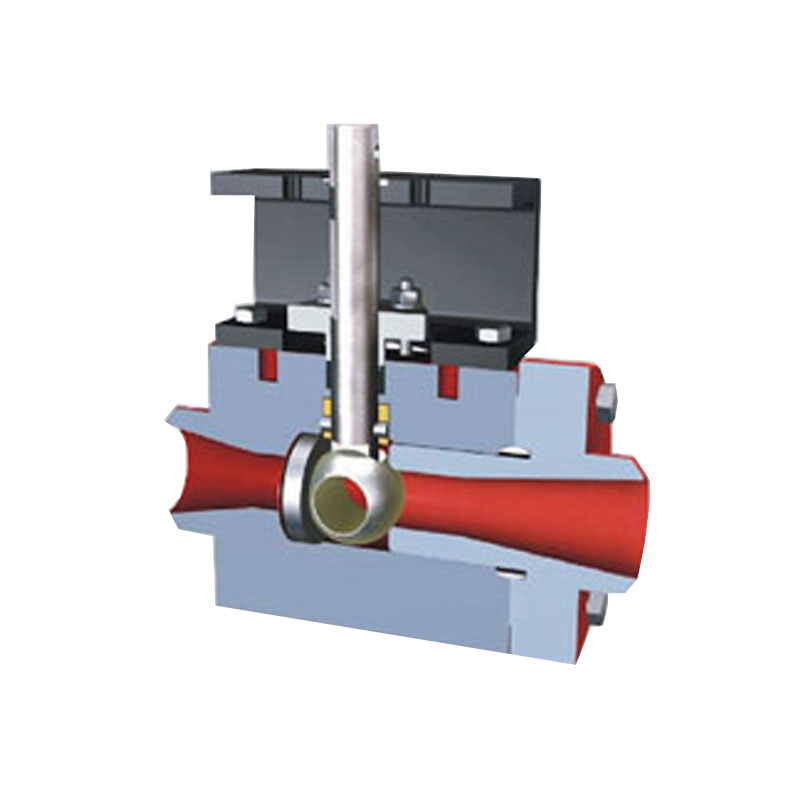

- Genişletilmiş Küresel Port – Koltuğu açığa çıkarmadan hızlı termal genleşmeye olanak tanır
Yüzeyleri ortama doğru kaydırarak koltuk ömrünü uzatır.
- Eşleşen Top ve Koltuk Malzemeleri – Aynı alt tabaka ve kaplama,
Aynı termal genleşme oranları ve güvenilir sızdırmazlık.
- Dövme Vana Gövdesi – Üstün basınç direnci ve mekanik özellikler sağlar
kuvvet.
- Genişletilmiş Paketleme Alanı – Kolay paketleme ayarlamasını kolaylaştırır ve
Doğru sap hizalamasını koruyarak değiştirme.
- Entegre Baskı Yatağı Gövdesi – Aşınma önleyici kaplama ve şeffaf
açma/kapama işaretlemeleri, deformasyon olmadan yüksek eksenel yükleri destekler.
- Hassas Uyumlu Gövde Bağlantısı – Gövdenin içine güvenli bir şekilde oturur
gelişmiş stabilite için destek flanş deliği.
- Ayarlanabilir Sap – Uzunluğu boyunca konumlandırılabilir, kullanılabilir
T tipi bir kulp olarak veya sınırlı alanda ters akışlı olarak;
standart maksimum uzunluk 24"e kadar.
* Akış Yönü Oku doğrudan valf gövdesine dövülmüştür — hatta görülebilir
yalıtımdan sonra.
* ASME B16.34 performans ve basınç standartlarına uygundur.
* Soket kaynak uçları ASME B16.11'e uygundur.
* Düz veya müşteri tarafından belirlenen eğimli uçlarla alın kaynaklı uçlar mevcuttur.
* Aktüatör montajı MSS SP-101 standardına göredir.
* ASME 3100/4500 vanaları için HVOF Sprey Kaplama (metalurjik olarak bağlanmış) standardı; ASME 1500 sınıfı için opsiyoneldir.
