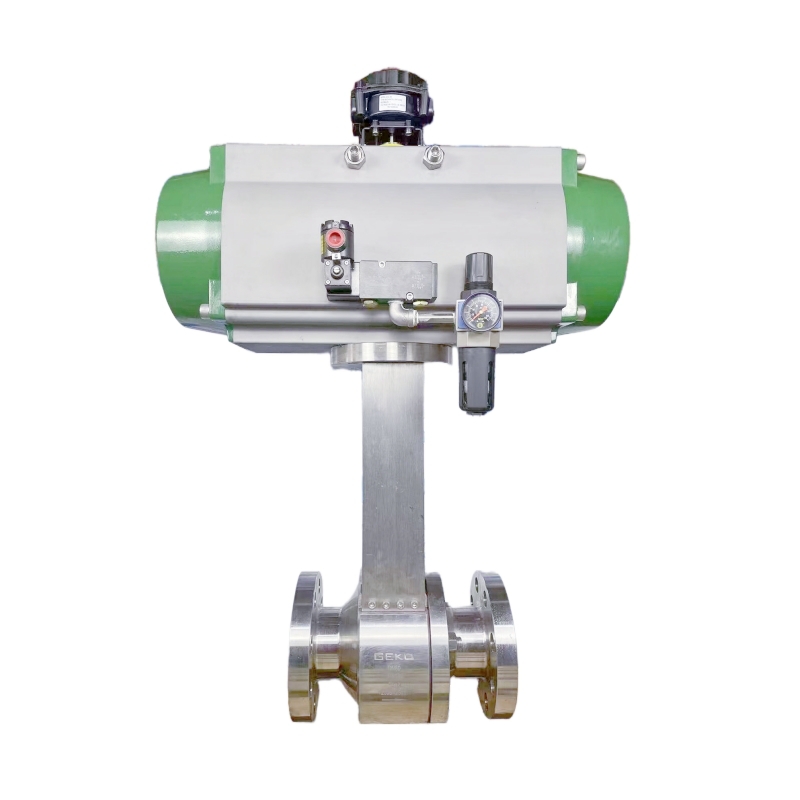

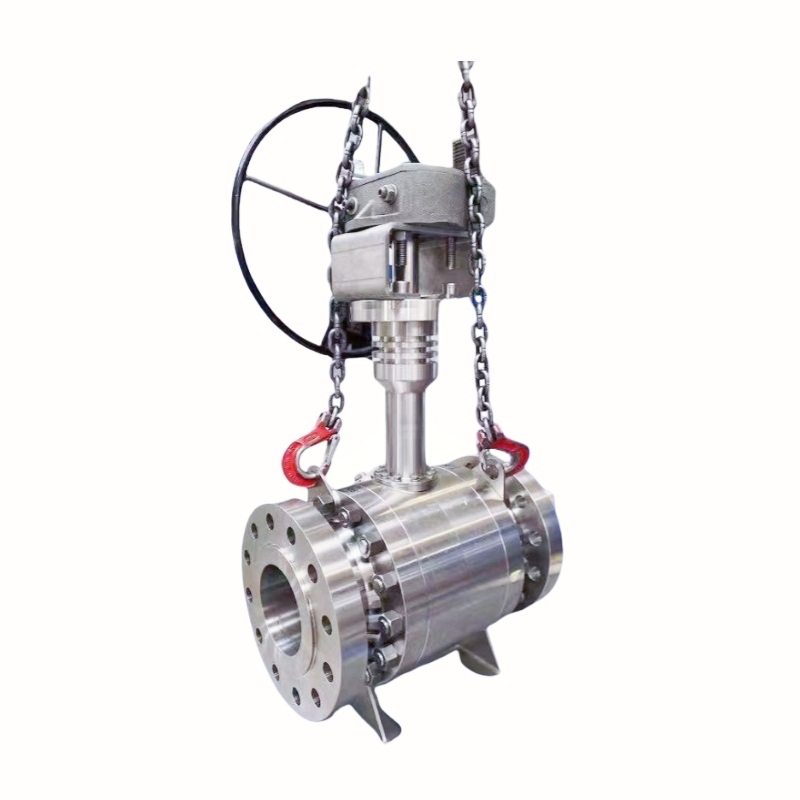

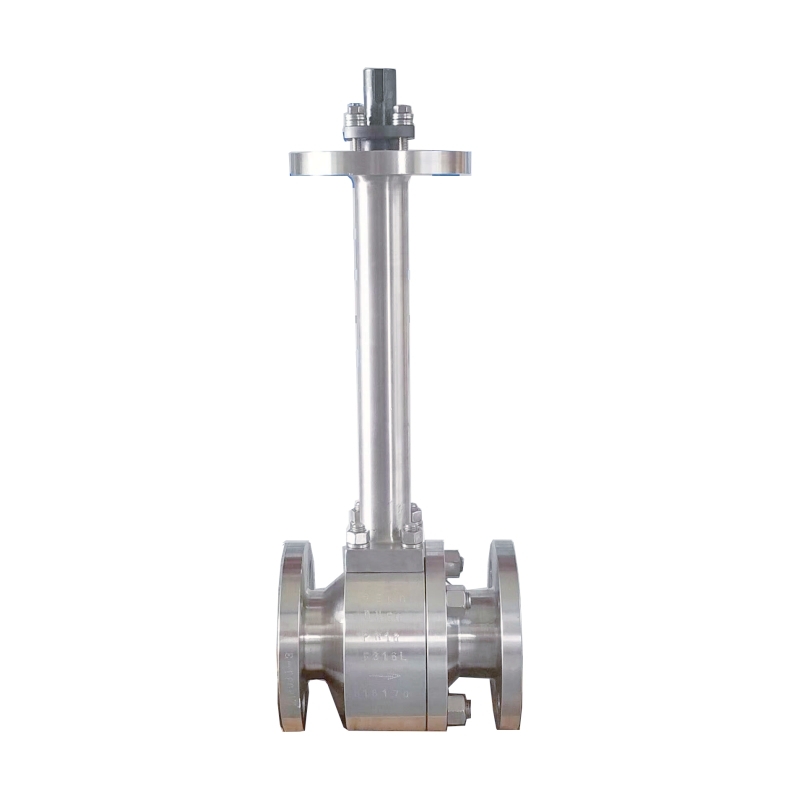

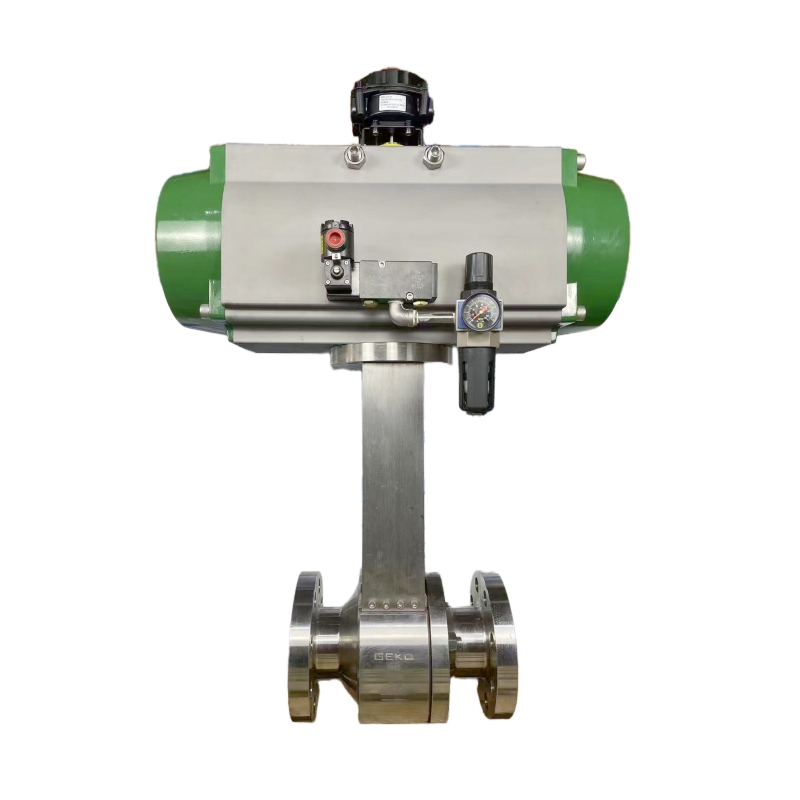

GKV134D/GKV225DKriyojenik Küresel Vanalar - Yüzer ve Trunnion Montajlı Son derece düşük sıcaklıklarda güvenli ve sızdırmaz bir çalışma sağlamak için genişletilmiş kapaklar ve yüksek performanslı sızdırmazlık sistemleriyle tasarlanmıştır. Zorlu kriyojenik hizmetler için tasarlanmış ve test edilmiş bu vanalar, uzun vadeli güvenilirlik sunar. LNG tesisleri, hava ayırma üniteleri, sıvı oksijen ve azot depolama, hidrojen uygulamalarıve kriyojenik sıvıların hassas kontrolünü gerektiren diğer endüstriyel prosesler.
GKV Kriyojenik Küresel Vana – Yüzer ve Trunnion Montajlı, Düşük Sıcaklık Performansı | |
Boyut aralığı DN15 ila DN1000 (½" ila 40"), özel boyutlar mevcuttur
| Gövde ve Kaput Malzemesi A350 LF2, LCB, LCC, CF8, CF8M (304L/316L), CF3, CF3M |
Sıcaklık aralığı -196°C ila +80°C (-321°F ila +176°F)
| Top / Sap Malzemesi 304 / 316 / CF8M paslanmaz çelik, Inconel, Monel, isteğe bağlı olarak düşük sürtünmeli veya sertleştirilmiş kaplama
|
İzin Verilen Maksimum Çalışma Basıncı ANSI / ASME Sınıf 150 – 2500 (boyuta ve malzemeye bağlıdır) | Koltuklar ve Contalar Kriyojenik sınıf PTFE, PCTFE, takviyeli PTFE (RPTFE) veya metal-metal contalar |
Sap Paketleme PTFE / Grafit kompozit, düşük sıcaklığa dayanıklı, isteğe bağlı körüklü paketleme | Çalışma Yöntemi Manuel (El Çarkı / Dişli), Pnömatik, Elektrik Aktüatörlü |
Özel / İsteğe Bağlı Malzemeler Süper Dupleks, Inconel, Monel, aşındırıcı sıvılar veya aşırı düşük sıcaklıklar için özel kriyojenik alaşımlar | Son Bağlantı Standartları Flanşlı: ASME B16.5 / EN1092 |
Tasarım Standartları ASME B16.34, API 608, BS 6364 / ISO 14313
| Uygulamalar LNG depolama, transfer, endüstriyel ve özel gaz boru hatları, kriyojenik kimyasal işleme, düşük sıcaklıkta akışkan kontrolü
|
Test ve Muayene Basınç ve Sızıntı Testi: API 598 / ISO 5208 | Önemli Noktalar -196°C'de sızdırmaz, uzun hizmet ömrü, düşük bakım, düşük çalışma torku, kriyojenik sıvılar için güvenli, modüler ve hafif
|
API 607, BS 6755'E GÖRE YANGIN GÜVENLİĞİ
- Gövde contası SS 316 ve grafit (standart).
- Gövde kenarında bilye yuvaları.
- Gövde omuzu gövdeye oturur.
TASARIM ÖZELLİKLERİ:
- ASME B16.5, ASME B16.34, API 608, API 598'i karşılar.
- Yüzey ölçüleri ASME B16.10 uzun kalıp standardına uygundur.
- Hafızalı Seal yuvaları aşınma ve dalgalanmaları otomatik olarak telafi eder
basınç ve sıcaklık.
Uzun çevrim ömrü.
Düşük torklar.
Patlamaya dayanıklı gövde.
Gövde yatağı yanal itmeyi azaltır.
- Çoklu katı PTFE veya şerit tipi gövde contası (ayarlanabilir).
- Canlı yüklü baskı rondelası sürtünmeyi önler ve ikincil gövde sızdırmazlığı sağlar.
- Tamamen kapalı spiral sarımlı grafit dolgulu paslanmaz gövde contası.
- Tüm toplarda havalandırma deliği.
Patlamaya Dayanıklı Tek Parça Gövde
GEKO'nun CRY kriyojenik vana serisi, tek parça gövde O
topla temas eder ve büyük, dişli bir valf boşluğuna sabitlenir
Güvenlik için vidalanmış sap yakası.
Sapın altına bir tutma halkası geçirilir ve bu halka direnir.
patlamak.
Tutma halkası sapın altına vidalandığında,
dönmeyi önlemek için yerine vidalanmıştır
Gövde Contası Tasarımı
Vananın gövde sızdırmazlık kabiliyeti, kaynaklı bir kapakla daha da geliştirilmiştir
tasarım ve V-halkalı paketleme sapın basit bir şekilde döndürülmesiyle ayarlanabilen
somun. Halkalar PTFE V halkası veya omuzda oturan grafik yağ paketlemesi
sap üzerine işlenir. Bu, paketlemenin ve sapın bir ünite olarak hareket etmesini sağlar
termal döngüler sırasında. Ayrıca, paketleme canlı yüklüdür, kendi kendine tutulur
Belleville yaylı rondelaları ve bir paketleme ayar somunu. Bunlar
Sıkı toleranslı işleme ve paketleme deliğinin sonlandırılmasıyla birleştirilmiş özellikler,
Azaltılmış bakımla uzun ömürlü sap contası sağlar.
