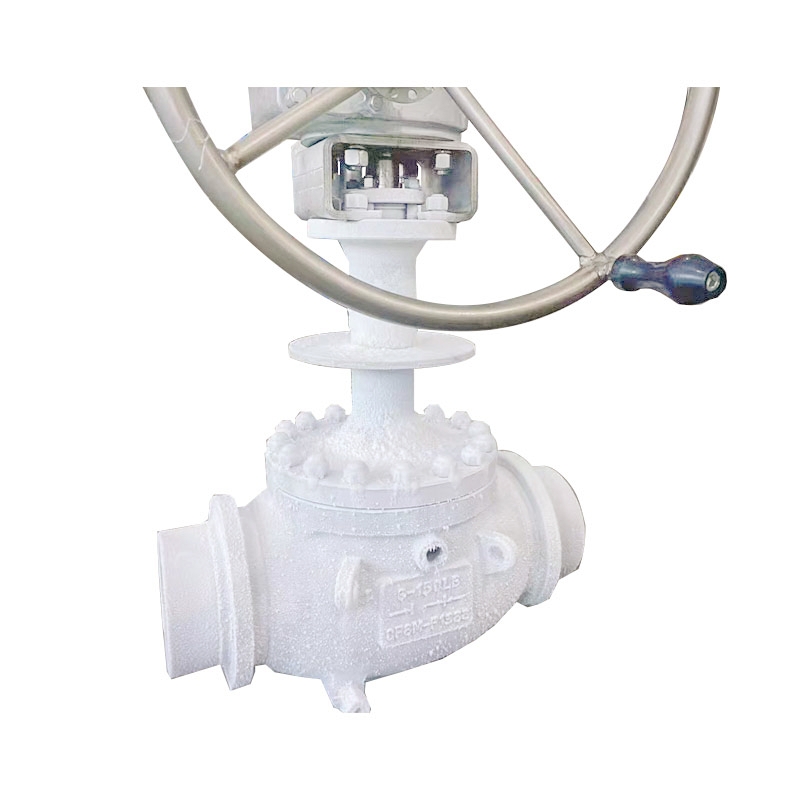

CTBV Kriyojenik Üstten Girişli Küresel Vana ultra düşük sıcaklık uygulamaları için tasarlanmıştır -196°Ckriyojenik serviste olağanüstü sızdırmazlık performansı ve operasyonel güvenilirlik sağlar. mafsallı veya yüzer Top konfigürasyonu sayesinde LNG, sıvı nitrojen, sıvı oksijen ve diğer kriyojenik ortamlar için idealdir. hassas işleme, genişletilmiş kaput tasarımı ve çift sızdırmazlıklı gövde Bu vana, yapısı sayesinde sorunsuz çalışma, minimum tork ve donmaya karşı üstün direnç sağlar.

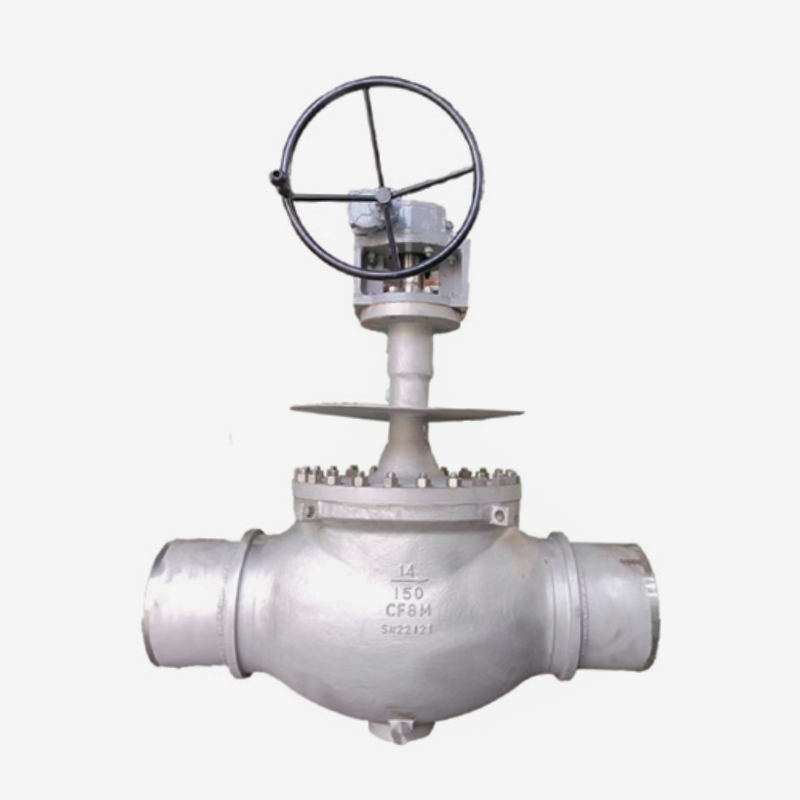

Kriyojenik Üstten Girişli Küresel Vana - Düşük Sıcaklık Hizmeti için Trunnion / Yüzer Tip
| |
Boyut Aralığı 1/2" – 8" (DN15 – DN200), özelleştirilmiş boyutlar mevcuttur
| Basınç Aralığı ASME Sınıf 150 – 2500 (PN10 – PN420)
|
Sıcaklık Aralığı Kriyojenik Servis: -196°C'ye (-320°F) kadar
| Gövde ve Kaput Malzemeleri Dövme veya Döküm Çelik (Karbon Çelik / Paslanmaz Çelik seçenekleri) |
Koltuk Malzemeleri Yumuşak Koltuk: PCTFE (KEL-F), PTFE, TFM | Sızdırmazlık Yapısı Birincil: Dudak Contası (PTFE bazlı esnek conta) |
Kök Tasarımı Patlamaya dayanıklı, çift contalı düşük torklu gövde
| Genişletilmiş Kaput Hassas boşluk kontrolü < Gövde ile kaput arasında 1 mm |
Harekete Geçirme Seçenekleri Manuel El Çarkı, Elektrikli, Pnömatik veya Hidrolik Aktüatör | Akış Tasarımı Minimum Basınç Düşüşü için Tam Çaplı Yapı |
Yapı Özellikleri Kolay Hat İçi Bakım için Üst Giriş Yapısı | Güvenlik ve Güvenilirlik API607 / API6FA'ya uygun yangına dayanıklı, antistatik tasarım |
Test ve Muayene API 6D, API 598, ISO 5208, BS 6364, MEDC SPE 77/200
| İşaretleme ve Sertifikasyon API6D, MSS-SP-55, PED, SIL, NACE MR0175 uyumlu
|
Yüzey İşlem Sevkiyattan önce oksijen ve kriyojenik servis için vanalar yağdan arındırılır
| Uygulamalar LNG / LPG tesisleri, sıvı azot, sıvı oksijen, etilen servisi, kriyojenik depolama ve transfer sistemleri |
123

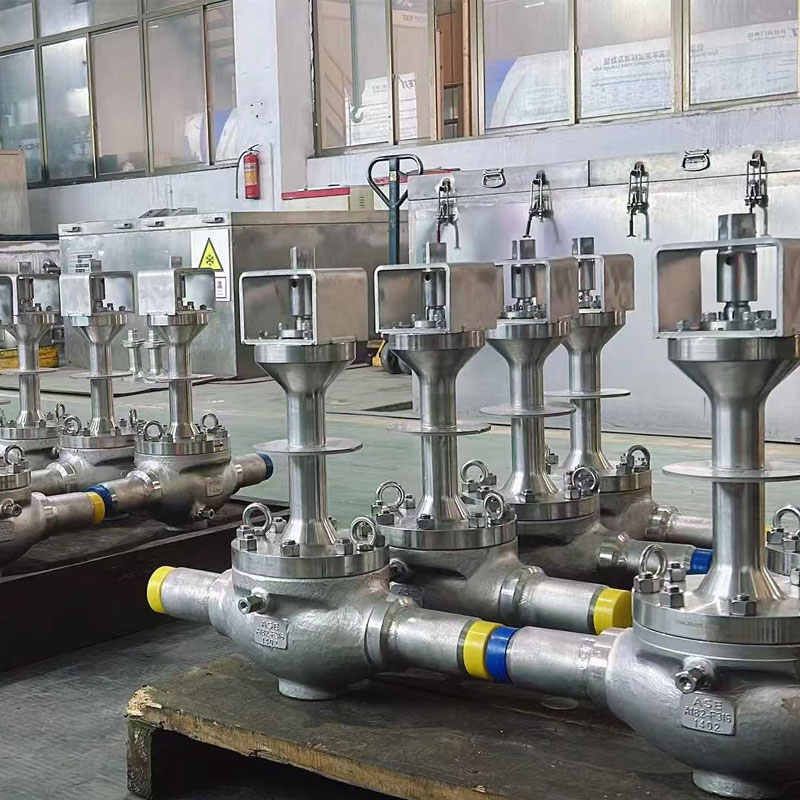

GEKO üstten girişli kriyojenik küresel vana Düşük basınç düşüşünü korurken maksimum akış verimliliğini garanti eden tam çaplı bir tasarıma sahiptir. PCTFE yumuşak koltuk ve metal koltuk seçenekleri (STL / NI55 / TCC) aşırı sıcaklıklarda mükemmel sızdırmazlık bütünlüğü sağlar.
The dudak contası tasarımı hem yay gibi esnek kompanzasyon hem de PTFE'ye benzer mükemmel sızdırmazlık sağlayarak kriyojenik ortamlarda bile sıfır sızıntı performansını garanti eder.

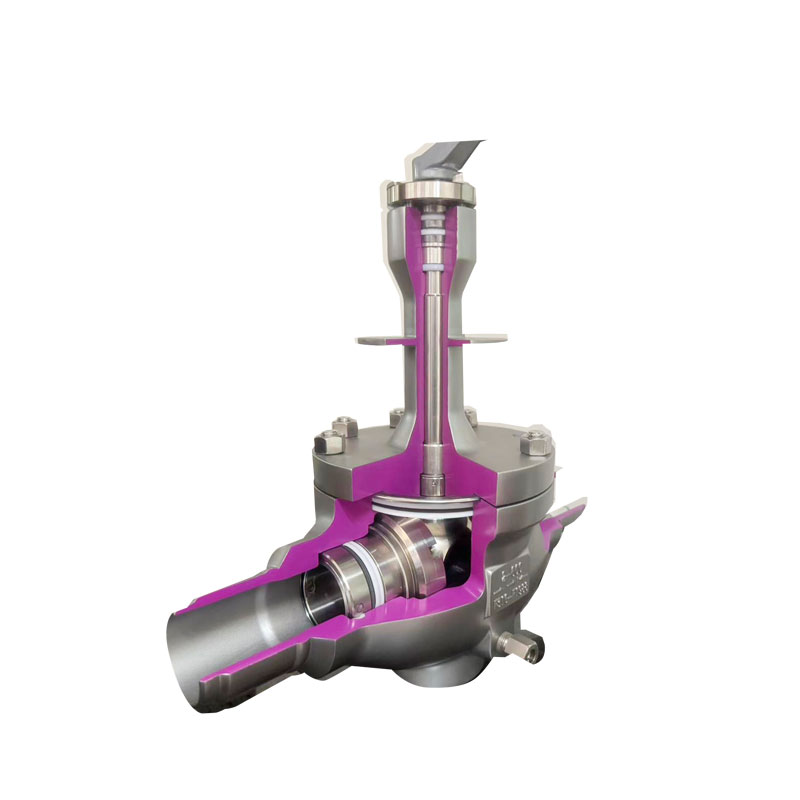

The uzatılmış kaput optimize edilmiş boşluk kontrolü ile (<1 mm) paketleme alanını kriyojenik bölgeden izole ederek donmayı önler ve gövde sürtünmesini azaltır. Sonlu Elemanlar Analizi (FEA), ideal kaput kalınlığını ve ARC soğutma tasarımını belirleyerek soğutma verimliliğini ve mekanik stabiliteyi artırır.
Üstten giriş yapısı, vananın boru hattından sökülmesine gerek kalmadan çevrimiçi bakım yapılmasına olanak tanır, arıza süresini azaltır ve bakımı basitleştirir.
Üst Giriş Tasarımı: Kolay hat içi bakım ve dahili komponentlerin hızlı değişimini sağlar.
Genişletilmiş Kaput: Gövde ile kaput arasındaki boşluğun hassas bir şekilde kontrol edilmesi, kriyojenik sıcaklıklarda güvenilir performans sağlar.
Çift Saplı Sızdırmazlık: Birincil olarak dudak contası ve ikincil olarak salmastra kullanılması, salmastra miktarını azaltırken sızdırmaz çalışmayı garanti altına alır.
Dudak Contası Teknolojisi: Yay benzeri esnekliği PTFE seviyesindeki sızdırmazlıkla birleştirerek üstün düşük sıcaklık sızdırmazlığı sağlar.
Damlama Plakası Tasarımı: Soğutma alanını arttırır ve kondensatın valf gövdesine girmesini önleyerek buz oluşumunu engeller.
Kendiliğinden Merkezlenen Salmastra Flanşı: Gerilim dengesizliğini önleyerek tutarlı sızdırmazlık sıkıştırması sağlar.
DIB-2 (Çift İzolasyon ve Kanama) Koltuklar: Kavite basıncını güvenli bir şekilde tahliye ederek aşırı basınç riskini önler.
Düşük Tork ve Patlamaya Karşı Dayanıklı Gövde: Basınç altında düzgün çalışma ve gelişmiş güvenlik sağlar.
Yangına Dayanıklı ve Anti-Statik: Acil durumlarda güvenliği garanti altına alarak API607 ve ISO15848 standartlarını karşılar.
Kriyojenik Hassas İşleme: Gövde boşluğunu en aza indirir (<1 mm) yumuşak dönüş sağlar ve donma kaynaklı hasarı önler.
Tam Dişli Bağlantı Elemanları: Kriyojenik stres altında uzun vadeli deformasyonu önleyerek conta bütünlüğünün kalıcı olmasını sağlar.
