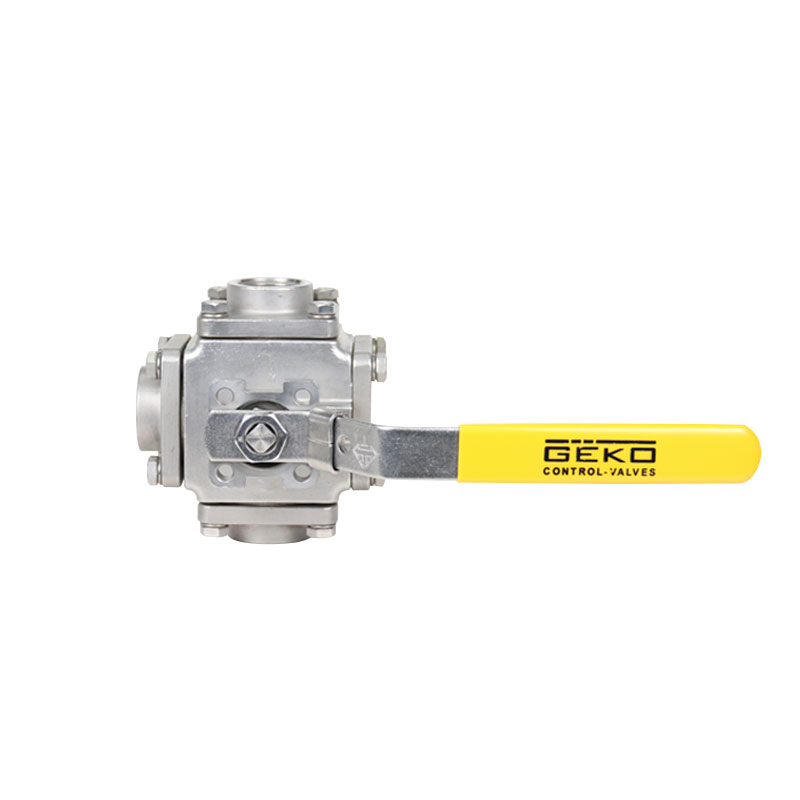

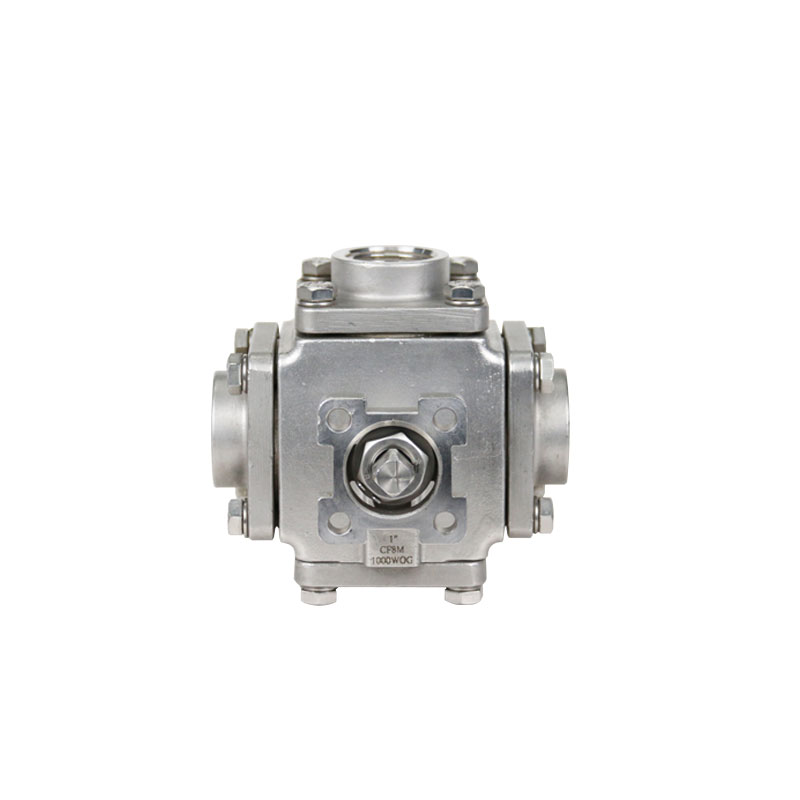

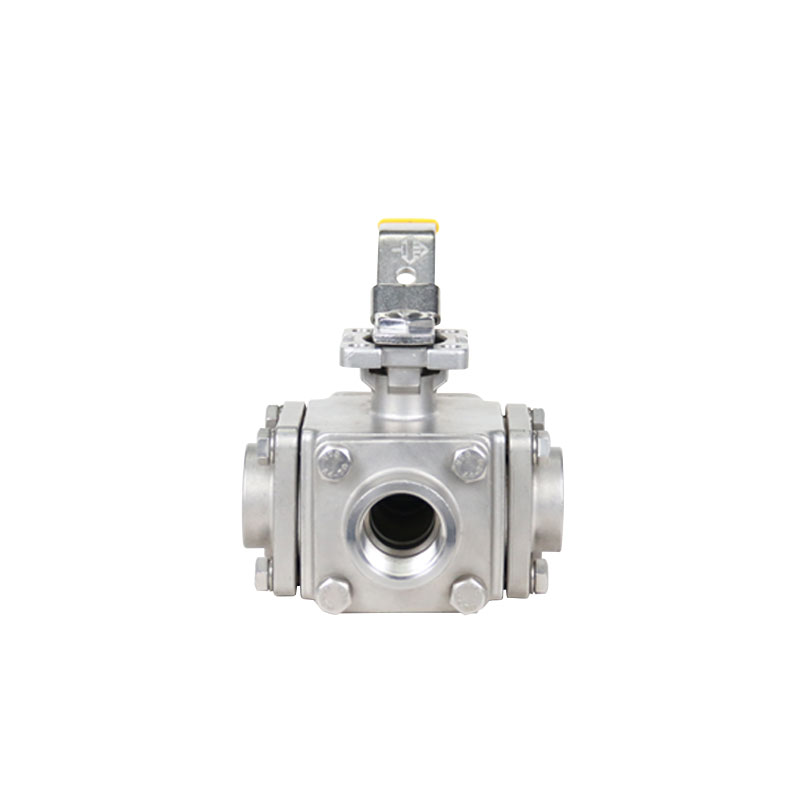

GKV-144 3 Yollu 4 Yollu Küresel Vana Vidalı Uçlu 3 yollu ve 4 yollu akış kontrolü sağlar.
3 yollu ve 4 yollu küresel vana, çok yönlü kontrol ve kapatma fonksiyonlarını tek bir vanada birleştirerek, tekrarlanan vana montajlarına olan ihtiyacı ortadan kaldırır ve ek kapatma vanalarına olan ihtiyacı ortadan kaldırır.
GKV-144 3 YOLLU 4 YOLLU KÜRESEL VANA VİDA UÇLU
| |
Boyut Aralığı NPS 1/2" ila 12", DN15 ila DN 300 | Gövde Malzemeleri Paslanmaz Çelik (CF8M), Karbon Çelik (WCB), Özel Alaşım |
Sıcaklık Aralığı -31°C ila 232°C | Gövde Malzemeleri ASTM A479 Sınıf 316 |
Maksimum İzin Verilen Çalışma Basıncı ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40 | Koltuk Malzemeleri TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE |
Kapatma Derecesi Sıfır Sızıntı | Top Malzemeleri ASTM A351 Sınıf CF8M |
Vücut Stili 3 ve 4 Yollu | Tasarım Standardı ASME B16.34 |
Bağlantıları Sonlandır ASME B16.5'e göre Dişli, Üçlü Kelepçe, Soket Kaynaklı, Uçtan Kaynaklı, Flanşlı Uçlar | Test standardı ASME B16.34 |
Limanlar Tam geçiş | Bağlantı Platformu ISO5211 |
Yüz yüze Üretici Standardı | Uygulamalar Akışın farklı yerlere yönlendirilmesi |
3 Yollu 4 Yollu Küresel Vana Vidalı Uç
Supap sapı contası: 1/2 "-4" valflerin tümü, güvenilir supap sapı contası sağlamak için dinamik yük valf sapı contası cihazları kullanır. Belleville rondelaları kullanılarak, supap sapı contası sıcaklık değişimlerini ve normal aşınmayı telafi etmek için otomatik olarak ayarlanabilir. 6 "-12" valf, supap kullanımı sırasında kolayca ayarlanabilen bağımsız bir conta kutusu kapağı kullanır. 1/2 "-2" valf ayrıca ana ve ikincil salmastra da sağlar. Ana conta, itme rondelaları ve O-ring bileşenlerinden oluşur. Ayarlanabilir valf gövdesi contası, valf gövdesinin üst şaft boyun bölgesinde valf gövdesi ile valf gövdesi arasında ikincil bir conta oluşturur.
Dört yataklı tasarım: Standart olarak, GKV-144 serisi vanalar ek bir dördüncü yataklı tasarımla donatılmıştır. Bu vana yatağı, boşluk bölgesinde sızıntıyı önlemek ve kürenin doğru hizalanmasını sağlamak için bağımsız olarak sızdırmaz hale getirilmiştir. Eklenen vana yatağı, çift yönlü kontrol ve kapatma işlevlerini aynı vanada birleştirir ve hem T hem de L şeklindeki bağlantı kürelerinde KAPALI konumları bulunur. GKV-144 serisi küresel vana yatağı tasarımı, çift yönlü kabarcık seviyesi sızdırmazlığı ve düşük çalışma torku sağlar.
Koltuk seçimi: Çoğu kişinin ihtiyaçlarını karşılamak için çeşitli koltuk malzemeleri sunar
Uygulamalar. TFM, valf yuvaları için standart bir malzemedir. Diğer seçenekler şunlardır:
RPTFE, PTFE, UHMWPE ve Tek Fi ® (Karbon/grafit dolgulu TFM). Tek-Fil ®
Valf yuvası yüksek sıcaklık, yüksek devir ve buharda daha az tork sağlar
uygulamalar.
Değiştirilebilirlik: Bilya, gövde, koltuk, gövde ve diğer birçok bileşen
valf gövdesi contaları, farklı valf modelleri arasında değiştirilebilir
aynı boyutta.

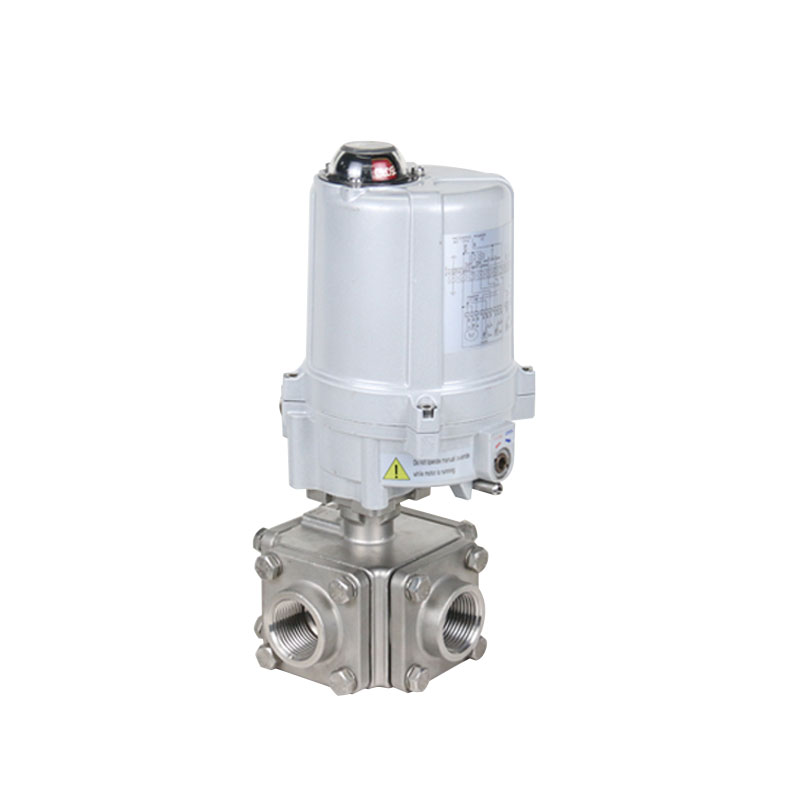

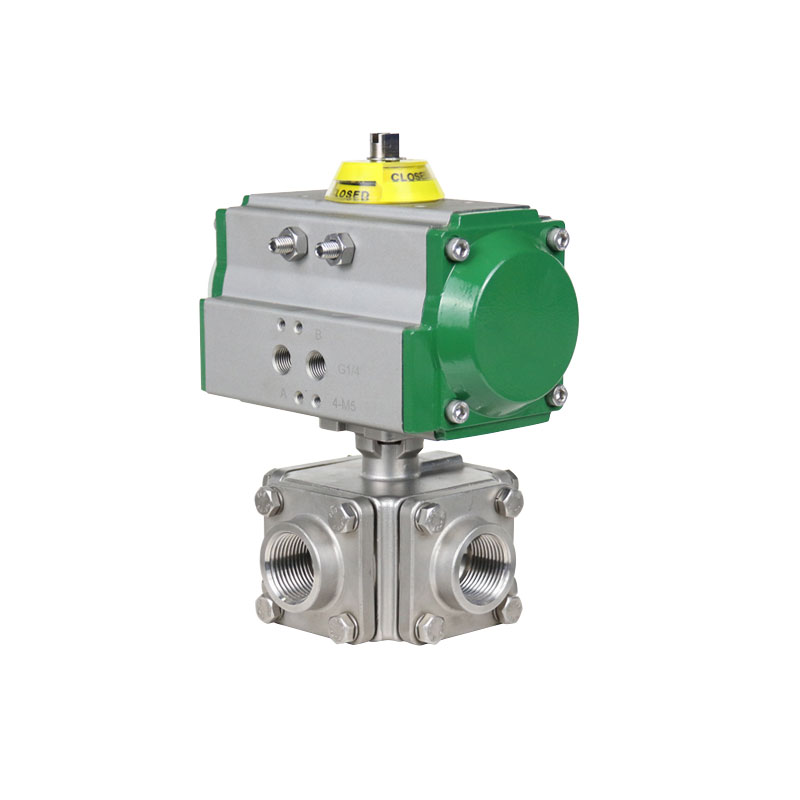

GKV144 üç yollu ve dört yollu küresel vanaların benzersiz tasarımı
Üst flanşın entegre dökümü doğru montajı sağlar
Aktüatörün. Tam yük basınç koşulları altında, aktüatör cihazı
Kolay ve güvenli bir şekilde sökülebilir. Montaj flanşı,
ISO 5211 standardına uygun olup, doğrudan montaj için gömülebilir.
Montaj flanşındaki hareket limit pim cıvatasının konumunu değiştirerek,
Standart vanalar tüm akış modlarına ulaşabilir.
GKV144 serisi üç yollu ve dört yollu küresel vanalar birçok endüstride kullanılmaktadır
Petrokimya ve doğal gaz endüstrileri
Belediye su temini ve HVAC mühendisliği
Gemi ve Okyanus Mühendisliği
Çevre Koruma ve Endüstriyel Su Arıtma
