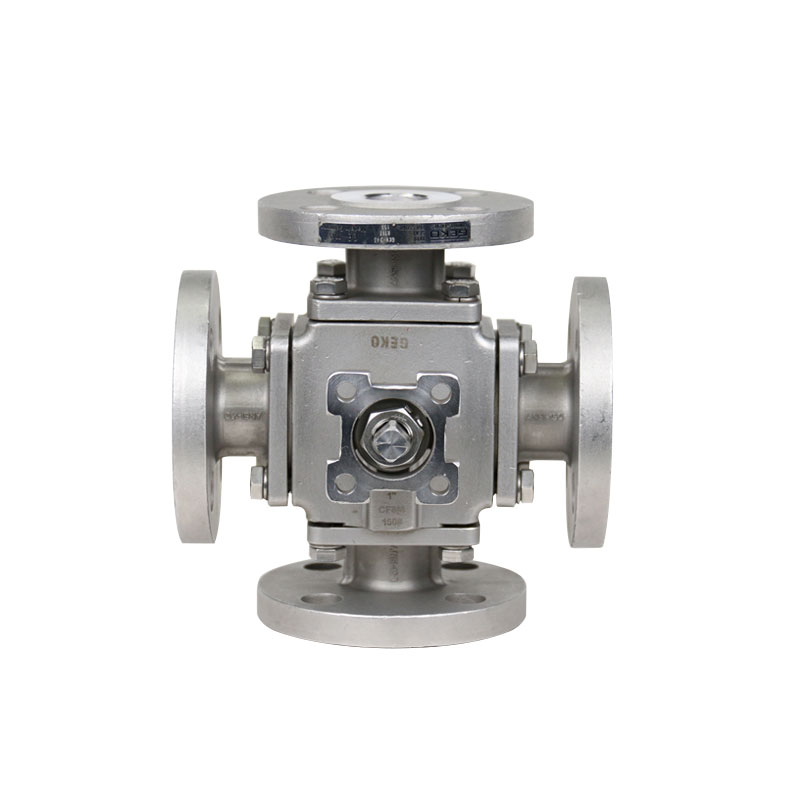

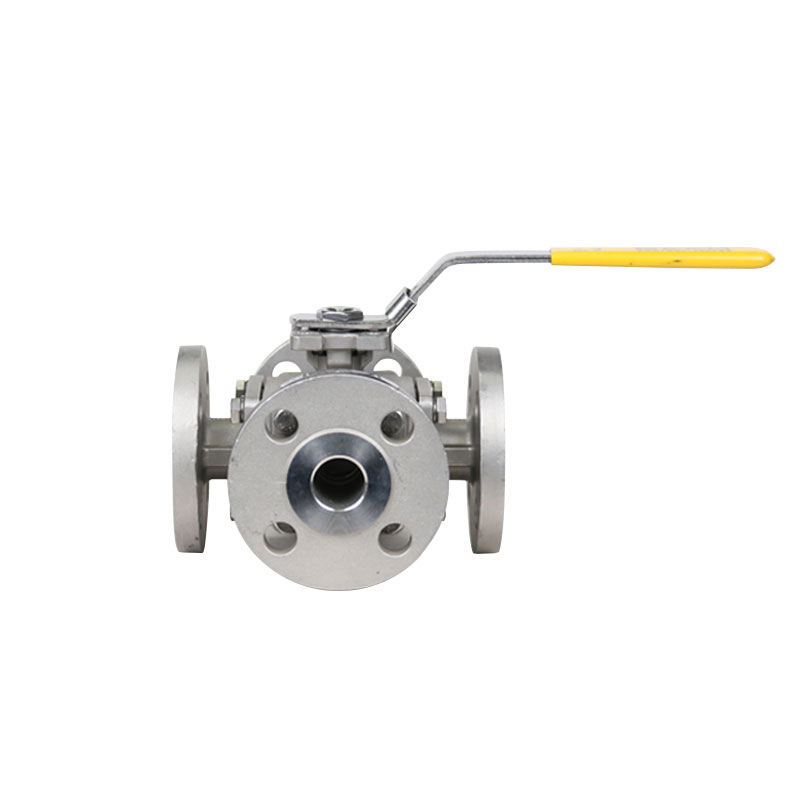

GKV-243 Üç Yollu Dört Yollu Montaj Tipi Flanşlı Küresel Vana
| |
Boyut Aralığı Sınıf 150: 1/2 "ila 12" (DN15 ila DN300), Sınıf 300: 1/2 "ila 6" (DN15 ila DN150)
Sıcaklık Aralığı -50°F ila 1472°F（-46°C ila 800°C）
Çalışma Basıncı ASME Sınıfı 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Gövde Malzemeleri ASTM A351 CF8, CF3, CF8M, CF3M (Döküm paslanmaz çelik); ASTM A182 F304, F316, F316L, F904L, F51 (Dupleks paslanmaz çelik, Dövme paslanmaz çelik). ASTM A216 WCB, WCC (Döküm karbon çeliği); ASTM A350 LF2, ASTM A352 LCB (düşük sıcaklık karbon çeliği); ASTM A105 (dövme çelik). ASTM A182 F22 (Cr-Mo alaşımlı çelik); Özel Alaşımlar (Nikel Bazlı ve Yüksek Performanslı): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alaşım 20; ASTM B348 Titanyum Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirkonyum R60702, ASTM B365 Tantal R05200, R05400 (Tantal).
|
Sızıntı Sınıf IV, Sınıf V, Sınıf VI | Gövde Malzemeleri ASTM A479 Tip 316, ASTM A564 Tip 17-4PH, ASTM A182 Tip F51 |
Vücut Stili Kompakt Standart Port, Blok Tipi Tam Port | Koltuk Malzemeleri TFM1600, İsteğe bağlı: Tek Fi ®*, UHMWPE, RPTFE, PTFE, vb. |
Test standardı ASME B16.34, Tüm valf gövdeleri ve yuvaları 100 psi gaz kapatma testine tabi tutulmuştur. Gönderimden önce kabarcık geçirmez bütünlük, 29" Hg'ye kadar Vakum Hizmeti
| Top Malzemeleri Paslanmaz Çelik A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titanyum B348 Gr.2 / Gr.5, Zirkonyum B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nikel Bazlı Alaşımlar, Inconel 600/625/825, Monel 400/ Monel K500, B463 Alaşım 20, F51 (Dupleks Paslanmaz Çelik), A182 F51, A182 F22, A182 F904L |
Yüz yüze ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Tasarım Standardı ASME B16.34, EN12516, GB/T 12237 |
Bağlantıları Sonlandır ASME B16.5'e göre Flanşlı Uçlar | Bağlantı Platformu ISO5211 |
Limanlar L, T ve LL Bağlantı Noktaları ile Tam 3 Yollu ve 4 Yollu | Uygulamalar Karıştırma/harmanlama hattı medyaları, Akış Yönlendirme, Akış Baypası, Depolama tanklarına doğrudan akış, Farklı yönlerden akışın kesilmesi |
GKV-243 serisi üç yollu ve dört yollu küresel vanalar ASME B16.34 standardına göre tasarlanmıştır.
GKV-243 çok kanallı küresel vana, NPT dişli ve hızlı sıkmalı uç bağlantıları sunar. Tam geçişli vanalar ise NPT dişli, hızlı sıkmalı, soket veya alın kaynaklı ve flanşlı uç bağlantıları sunar. Bir vananın ucuna karıştırılabilir ve bağlanabilir. Farklı modeller arasındaki birçok bileşen tamamen birbirinin yerine kullanılabilir. Ekonomik açıdan verimli çok portlu seri küresel vana, çok yönlü kontrol ve kapatma fonksiyonlarını tek bir vanada birleştirir. Ek kapatma vanalarına ihtiyaç duymadan vanaların tekrar tekrar takılmasını önler.
Supap sapı contası:
GKV-243 serisi 1/4"-4" vanaların tümü, güvenilir vana gövdesi sızdırmazlık elemanları sağlamak için dinamik yük valf gövdesi sızdırmazlık elemanları kullanır. Belleville rondelaları kullanılarak, sıcaklık değişimlerini ve normal aşınmayı telafi etmek için valf gövdesi sızdırmazlık elemanlarının otomatik ayarlanması sağlanır. 6"-12" vana, vana kullanımı sırasında kolayca ayarlanabilen bağımsız bir sızdırmazlık kutusu kapağı kullanır. 1/4"-2" vana ayrıca ana ve ikincil mil sızdırmazlık elemanları da sağlar. Ana conta, itme rondelaları ve O-ring bileşenlerinden oluşur. Ayarlanabilir valf gövdesi sızdırmazlık elemanı, valf gövdesinin üst şaft boyun bölgesinde valf gövdesi ile valf gövdesi arasında ikincil bir sızdırmazlık elemanı oluşturur.
Dört kişilik tasarım:
GKV-243 serisi vanalar standart olarak ek bir dördüncü yuva ile birlikte gelir. Bu vana yuvası, boşluk bölgesinde sızıntıyı önlemek ve kürenin doğru hizalanmasını sağlamak için bağımsız olarak sızdırmaz hale getirilmiştir. Eklenen vana yuvası, çift yönlü kontrol ve kapatma işlevlerini aynı vanada entegre eder ve hem T hem de L şeklindeki bağlantı kürelerinde KAPALI konumları bulunur. GKV-243 serisi küresel vana yuvası tasarımı, çift yönlü su terazisi sızdırmazlığı ve düşük çalışma torku sağlar.
Top/gövde:
Küre ve mil arasındaki bağlantı tasarımı, doğru bağlantıyı sağlar. 1/4 "-2" valfin valf mili bir pimle sabitlenirken, 21/2 "-12" valf milinin valf mili küreye entegre edilmiş ve bir kulak mili braketi ile desteklenmiştir. Tüm valf milleri patlamaya karşı koruma ile donatılmıştır. Küre, kabarcık seviyesinde sızdırmazlık sağlamak ve çalışma torkunu azaltmak için hassas işleme ve ayna cilalama işlemlerinden geçirilmiştir. GKV-243 serisi küresel valf bilyesinin kenarı, valf yuvası aşınmasını azaltmak ve kullanım ömrünü uzatmak için işlenmiştir.
GKV-243 üç yollu ve dört yollu küresel vanaların benzersiz tasarımı
Koltuk seçimi:
İhtiyaçlarınızı karşılamak için çeşitli koltuk malzemeleri sunar
Çoğu uygulamada. TFM, valf yuvaları için standart bir malzemedir.
Diğer seçenekler arasında RPTFE, PTFE, UHMWPE ve Tek Fi ® bulunur
(Karbon/grafit dolgulu TFM). Tek-Fil ® Valf yuvası daha az
Yüksek sıcaklık, yüksek devir ve buhar uygulamalarında tork.
Değiştirilebilirlik:
Top, gövde, koltuk dahil olmak üzere birçok bileşen,
gövde ve valf gövdesi contaları farklı contalar arasında değiştirilebilir
aynı boyuttaki vana modelleri.
Oda paketlemesi:
GKV-243 serisi vanalar isteğe bağlı hazne sunar
Dolgu. Boşluk dolgusu, orta derecede sıkışma olasılığını azaltabilir
boru hattı ortamı sıvısının tutulmasından kaynaklanan kirlenme
küre ile vana gövdesi duvarı arasındaki boşluk.

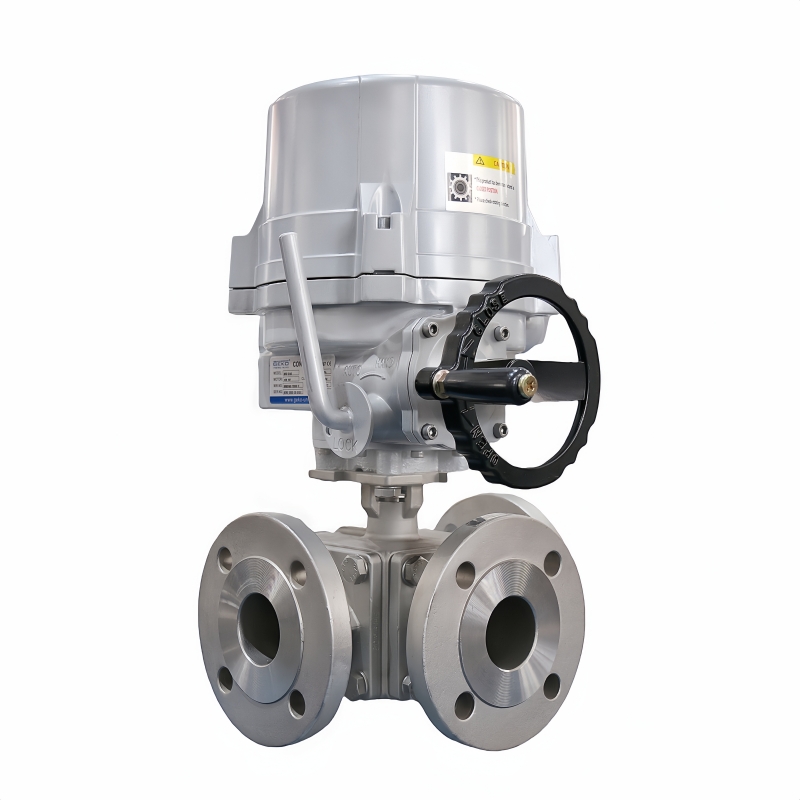

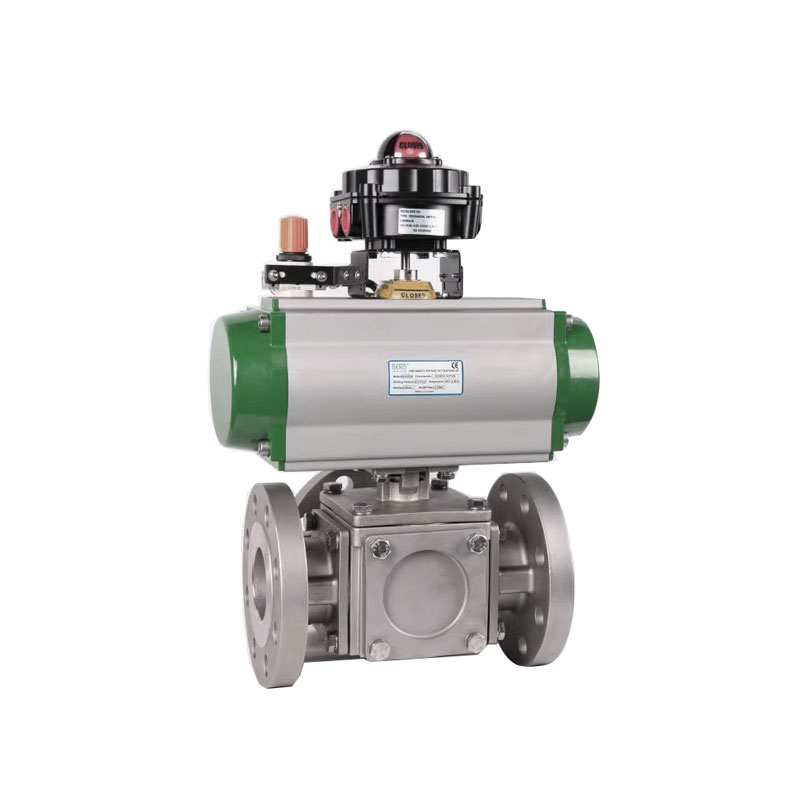

Güvenli kurulum:
Üst flanşın entegre dökümü,
Aktüatörün doğru montajı. Tam yük basınç koşulları altında,
Aktüatör cihazı kolayca ve güvenli bir şekilde sökülebilir.
montaj flanşı ISO 5211 standardına göre tasarlanmıştır ve
doğrudan kurulum için yerleştirilebilir. Konumunu değiştirerek
montaj flanşındaki seyahat sınırı pim cıvatası, standart vanalar
tüm akış modlarına ulaşın.
GKV243 Üç yollu ve dört yollu flanşlı küresel vanalar birçok sektörde kullanılmaktadır
Petrokimya ve doğal gaz endüstrileri
Belediye su temini ve HVAC mühendisliği
Gemi ve Okyanus Mühendisliği
Çevre Koruma ve Endüstriyel Su Arıtma
