GKV255 beş yollu küresel vana, entegrasyon, yüksek sızdırmazlık ve düşük güç tüketimi odaklıdır. Tek bir vana aracılığıyla karmaşık çok kanallı akışkan kontrolü sağlayarak sistem güvenilirliğini önemli ölçüde artırır, yerden ve maliyetten tasarruf sağlar.

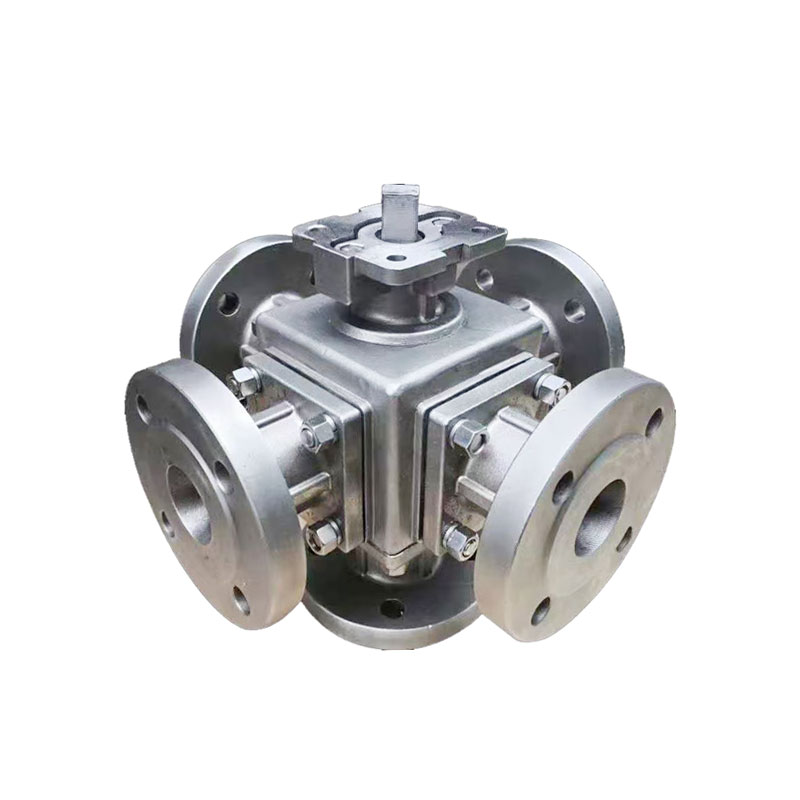

GEKO BEŞ YOLLU KÜRESEL VANA FLANŞ UCU
| |
Boyut Aralığı NPS 1/2" ila 24", DN15 ila DN 600
Çalışma Basıncı ASME Sınıfı 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Sıcaklık Aralığı -50°F ila 1472°F（-46°C ila 800°C） | Gövde Malzemeleri ASTM A351 CF8, CF3, CF8M, CF3M (Döküm paslanmaz çelik); ASTM A182 F304, F316, F316L, F904L, F51 (Dupleks paslanmaz çelik, Dövme paslanmaz çelik). ASTM A216 WCB, WCC (Döküm karbon çeliği); ASTM A350 LF2, ASTM A352 LCB (düşük sıcaklık karbon çeliği); ASTM A105 (dövme çelik). ASTM A182 F22 (Cr-Mo alaşımlı çelik); Özel Alaşımlar (Nikel Bazlı ve Yüksek Performanslı): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alaşım 20; ASTM B348 Titanyum Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirkonyum R60702, ASTM B365 Tantal R05200, R05400 (Tantal).
|
Sızıntı Sınıf IV, Sınıf V, Sınıf VI | Gövde Malzemeleri ASTM A479 Tip 316, ASTM A564 Tip 17-4PH, ASTM A182 Tip F51 |
Yüz yüze ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Koltuk Malzemeleri TFM1600, İsteğe bağlı: Tek Fi ®*, UHMWPE, RPTFE, PTFE, vb. |
Test Standardı API 598, EN-12266-1 Tüm valf gövdeleri ve yuvaları 100 psi gaz kapatma testine tabi tutulur. Gönderimden önce kabarcık geçirmez bütünlük, 29" Hg'ye kadar Vakum Hizmeti
| Top Malzemeleri Paslanmaz Çelik A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titanyum B348 Gr.2 / Gr.5, Zirkonyum B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nikel Bazlı Alaşımlar, Inconel 600/625/825, Monel 400/ Monel K500, B463 Alaşım 20, F51 (Dupleks Paslanmaz Çelik), A182 F51, A182 F22, A182 F904L
|
Bağlantıları Sonlandır Flanşlı Uçlar | Tasarım Standardı ASME B16.34, EN12516, GB/T 12237 |
Operasyon Pnömatik, Elektrikli | Bağlantı Platformu ISO5211 |
GEKO beş yollu küresel vana, çok kanallı akışkan dağıtımı ve kompozit akış kontrolü için özel olarak tasarlanmış özel bir küresel vanadır. Temel özellikleri, entegre akış kanalı tasarımı ve verimli anahtarlama fonksiyonudur.
Supap sapı contası:
GEKO 5 yollu valf, güvenilir valf gövdesi sızdırmazlık sağlamak için dinamik yükleme valf gövdesi sızdırmazlık cihazına sahiptir. Belleville rondelaları kullanılarak, sıcaklık değişimlerini ve normal aşınmayı telafi etmek için valf gövdesi sızdırmazlık ayarı otomatik olarak yapılır. 6"-12" valf, valf kullanımı sırasında kolayca ayarlanabilen bağımsız bir sızdırmazlık kutusu kapağı kullanır. 1/4"-2" valf ayrıca ana ve yardımcı mil sızdırmazlık contası da sağlar. Ana conta, bir itme rondelası ve bir O-ring bileşeninden oluşur. Ayarlanabilir mil sızdırmazlık contası, mil ile valf gövdesi arasında, milin boyun bölgesinde ikincil bir sızdırmazlık oluşturur.
Dört kişilik tasarım:
Vana, standart donanım olarak beş valf yuvası ile donatılmıştır. Valf yuvaları, boşluk bölgesinde sızıntıyı önlemek ve kürenin doğru hizalanmasını sağlamak için bağımsız olarak sızdırmaz hale getirilmiştir. Yeni eklenen valf yuvası, çift yönlü kontrol ve kapama fonksiyonlarını aynı valfte birleştirir ve kapama konumu serbestçe kontrol edilebilir. GEKO beş yollu küresel vana yuvası tasarımı, çift yönlü kabarcıklı yatay sızdırmazlık ve düşük çalışma torku sağlar.
Top/gövde:
Küre ve mil arasındaki bağlantı tasarımı, doğru bağlantıyı sağlar. 1/4 "-2" valfin valf mili bir pimle sabitlenirken, 21/2 "-12" valf milinin valf mili küreye entegre edilmiş ve bir kulak mili braketi ile desteklenmiştir. Tüm valf milleri patlamaya karşı koruma ile donatılmıştır. Küre, kabarcık seviyesinde sızdırmazlık sağlamak ve çalışma torkunu azaltmak için hassas işleme ve ayna cilalama işlemlerinden geçirilmiştir. GKV-243 serisi küresel valf bilyesinin kenarı, valf yuvası aşınmasını azaltmak ve kullanım ömrünü uzatmak için işlenmiştir.
GEKO beş yollu küresel vananın benzersiz tasarımı
Koltuk seçimi:
İhtiyaçlarınızı karşılamak için çeşitli koltuk malzemeleri sunar
Çoğu uygulamada. TFM, valf yuvaları için standart bir malzemedir.
Diğer seçenekler arasında RPTFE, PTFE, UHMWPE ve Tek Fi ® bulunur
(Karbon/grafit dolgulu TFM). Tek-Fil ® Valf yuvası daha az
Yüksek sıcaklık, yüksek devir ve buhar uygulamalarında tork.
Değiştirilebilirlik:
Top, gövde, koltuk dahil olmak üzere birçok bileşen,
gövde ve valf gövdesi contaları farklı contalar arasında değiştirilebilir
aynı boyuttaki vana modelleri.
Oda paketlemesi:
GEKO beş yollu küresel vana isteğe bağlı bölmeler sunar
Paketleme. İçi boş doldurma, orta derecede hasar olasılığını azaltabilir
Boru hattı ortamında sıvı tutulmasından kaynaklanan kirlilik
Küre ile vana gövdesi duvarı arasındaki boşluk.
Güvenli kurulum:
Üst flanşın entegre dökümü,
Aktüatörün doğru montajı. Tam yük basınç koşulları altında,
Aktüatör cihazı kolayca ve güvenli bir şekilde sökülebilir.
montaj flanşı ISO 5211 standardına göre tasarlanmıştır ve
doğrudan kurulum için yerleştirilebilir. Konumunu değiştirerek
montaj flanşındaki seyahat sınırı pim cıvatası, standart vanalar
tüm akış modlarına ulaşın.
GEKO beş yollu küresel vana birçok sektörde kullanılmaktadır
Petrokimya ve doğal gaz endüstrileri
Belediye su temini ve HVAC mühendisliği
Gemi ve Okyanus Mühendisliği
Çevre Koruma ve Endüstriyel Su Arıtma
