Name: Azot, Hidrojen, CO2 ve Karışık Gazlar için 3 Yönlü Küresel Vana
Availability: InStock

GKV-243 Endüstriyel Saf ve Karışık Gazlar (H2, N2, CO2) için Yüksek Basınçlı 3 Yönlü Küresel Vana

Boyut Aralığı

Sınıf 150: 1/2" ila 12" (DN15 ila DN300), Sınıf 300: 1/2" ila 6" (DN15 ila DN150)

Sıcaklık Aralığı

-50°F ila 1472°F (-46°C ila 800°C)

Çalışma Basıncı

ASME Sınıf 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

Gövde Malzemeleri

ASTM A351 CF8, CF3, CF8M, CF3M (Dökme paslanmaz çelik); ASTM A182 F304, F316, F316L, F904L, F51 (Dubleks paslanmaz çelik, Dövme paslanmaz çelik). ASTM A216 WCB, WCC (Dökme karbon çelik); ASTM A350 LF2, ASTM A352 LCB (düşük sıcaklık karbon çeliği); ASTM A105 (dövme çelik). ASTM A182 F22 (Cr-Mo alaşımlı çelik); Özel Alaşımlar (Nikel Bazlı ve Yüksek Performanslı): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 Alaşım 20; ASTM B348 Titanyum Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirkonyum R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).

Sızıntı

Sınıf IV, Sınıf V, Sınıf VI

Kök Malzemeler

ASTM A479 Tip 316, ASTM A564 Tip 17-4PH, ASTM A182 Tip F51

Gövde Stili

Kompakt Standart Bağlantı Noktası, Blok Tipi Tam Bağlantı Noktası

Koltuk Malzemeleri

TFM1600, İsteğe bağlı: Tek Fi ®*, UHMWPE, RPTFE, PTFE, vb.

Test standardı

ASME B16.34 standardına göre, tüm valf milleri ve yuvaları 100 psi gaz kapatma testine tabi tutulur.

Sevkiyat öncesi hava geçirmez bütünlük, 29" Hg'ye kadar vakum servisi.

Top Malzemeleri

Paslanmaz Çelik A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titanyum B348 Gr.2 / Gr.5, Zirkonyum B493 R60702, Tantal B365 R05200 / R05400, Hastelloy, Nikel Bazlı Alaşımlar, Inconel 600/625/825, Monel 400/ Monel K500, B463 Alaşım 20, F51 (Dubleks Paslanmaz Çelik), A182 F51, A182 F22, A182 F904L

Yüz yüze

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

Tasarım Standardı

ASME B16.34, EN12516, GB/T 12237

Uç Bağlantıları

ASME B16.5 standardına göre flanşlı uçlar.

Connect Platform

ISO5211

Limanlar

L, T ve LL Portlu Tam 3 Yönlü ve 4 Yönlü

Uygulamalar

Karıştırma/harmanlama hattı ortamları, Akış Yönlendirme, Akış Baypas, Depolama tanklarına doğrudan giriş/çıkış, Farklı yönlerden gelen akışın kesilmesi

GEKO 3 Yönlü Yüksek Basınçlı Küresel Vana, Endüstriyel Gaz Ortamları için (H2, N2, CO2, Karışık Gaz)

Başlıca Teknik Parametreler:

Ürün Adı: 3 Yönlü Yüksek Basınçlı Küresel Vana

Marka: GEKO

Basınç Sınıfı: 150 LB ～ 2500 LB

Maksimum Çalışma Sıcaklığı: +260°C

Sızıntı Sınıfı: Sınıf VI Sıfır Sızıntı

Bağlantı Tipi: Flanş

Flanş Yüzeyi: RTJ / SAE

Kullanılabilir Ortamlar: Hidrojen, Azot, Karbondioksit, Karışık Gaz

Dört kişilik tasarım:

GKV-243 serisi vana, standart olarak ek bir dördüncü oturma yeri ile birlikte gelir. Bu vana oturma yeri, boşluk alanında sızıntıyı önlemek ve kürenin doğru hizalanmasını sağlamak için bağımsız olarak sızdırmaz hale getirilmiştir. Eklenen vana oturma yeri, çift yönlü kontrol ve kapatma fonksiyonlarını aynı vanaya entegre eder ve KAPALI konumları hem T şeklinde hem de L şeklinde port kürelerinde bulunur. GKV-243 serisi küresel vana oturma yeri tasarımı, çift yönlü kabarcık seviyesi sızdırmazlığını ve düşük çalışma torkunu sağlar.

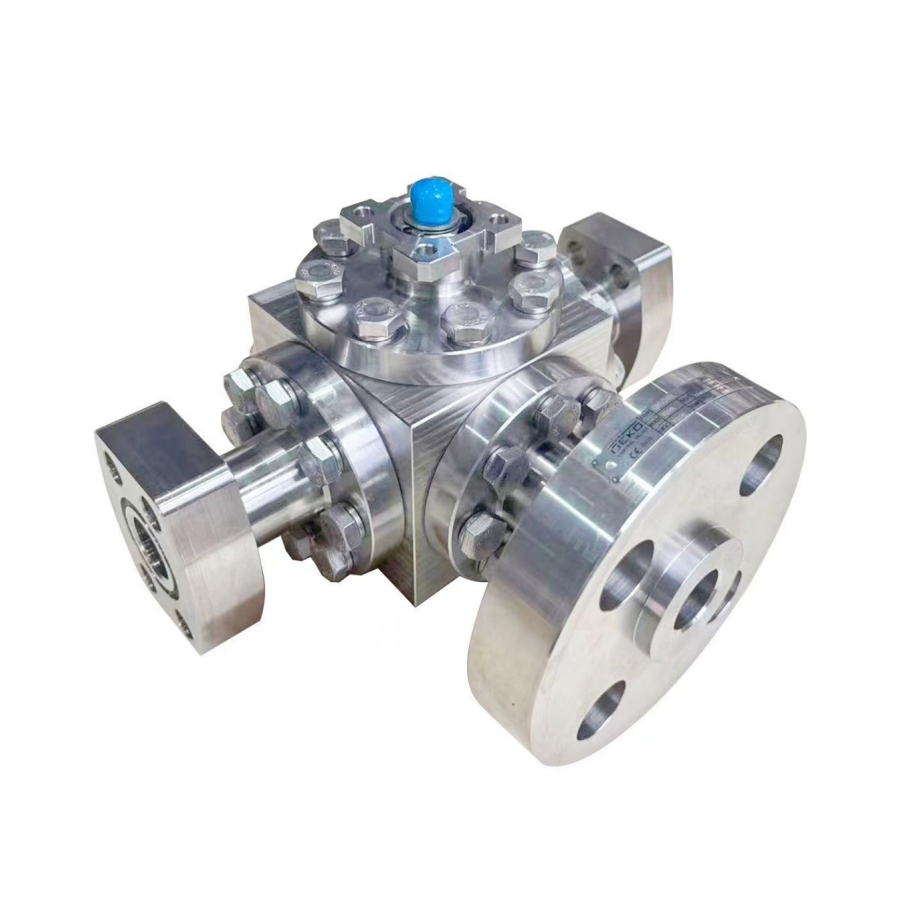

3-Way Ball Valve for Hydrogen Nitrogen CO2 Mixed Gas

Top/gövde:

Bilye ve mil arasındaki bağlantı tasarımı, doğru bağlantıyı sağlar. 1/4"-2" vananın mili bir pimle sabitlenirken, 2 1/2"-12" vananın mili bilye ile entegre edilmiş ve kulaklı mil braketiyle desteklenmiştir. Tüm vana milleri patlamaya karşı koruma ile donatılmıştır. Küre, kabarcık seviyesinde sızdırmazlık sağlamak ve çalışma torkunu azaltmak için hassas işleme ve ayna parlatma işleminden geçirilmiştir. GKV-243 serisi küresel vananın bilyesinin kenarı, vana yuvası aşınmasını azaltmak ve kullanım ömrünü uzatmak için işlenmiştir.

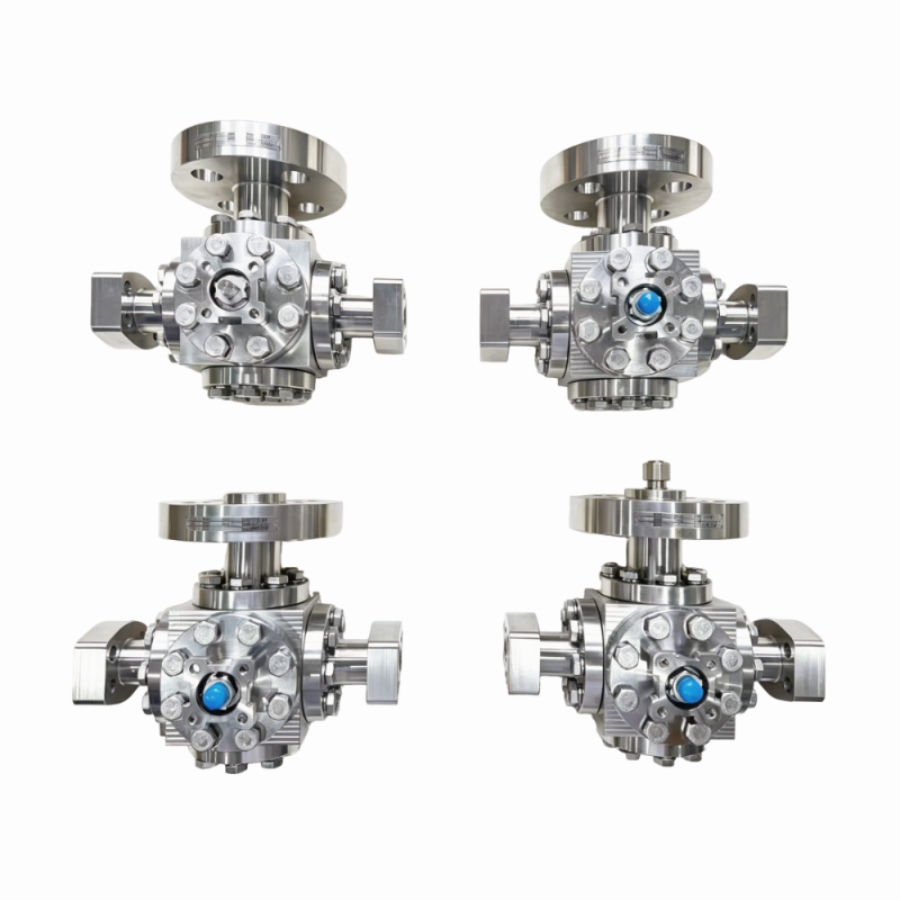

GKV-243 üç yollu ve dört yollu küresel vanaların benzersiz tasarımı

Koltuk seçimi:

Çeşitli ihtiyaçları karşılamak üzere farklı oturma malzemeleri seçenekleri sunar.

Çoğu uygulamada kullanılır. TFM, valf yuvaları için standart bir malzemedir.

Diğer seçenekler arasında RPTFE, PTFE, UHMWPE ve Tek Fi ® yer almaktadır.

(Karbon/grafit dolgulu TFM). Tek-Fil ® Valf yuvası daha az sağlar

Yüksek sıcaklık, yüksek çevrim ve buhar uygulamalarında tork.

Değiştirilebilirlik:

Top, gövde, sele dahil olmak üzere birçok bileşen,

Mil ve valf gövdesi contaları, farklı modeller arasında değiştirilebilir.

Aynı boyuttaki vanaların modelleri.

Oda dolgusu:

GKV-243 serisi vanalar isteğe bağlı hazne sunmaktadır.

Dolgu malzemesi. Boşluklu dolgu, ortam hasarı olasılığını azaltabilir.

Boru hattındaki ortam sıvısının tutulmasından kaynaklanan kirlenme

Küre ile valf gövdesi duvarı arasındaki boşluk.

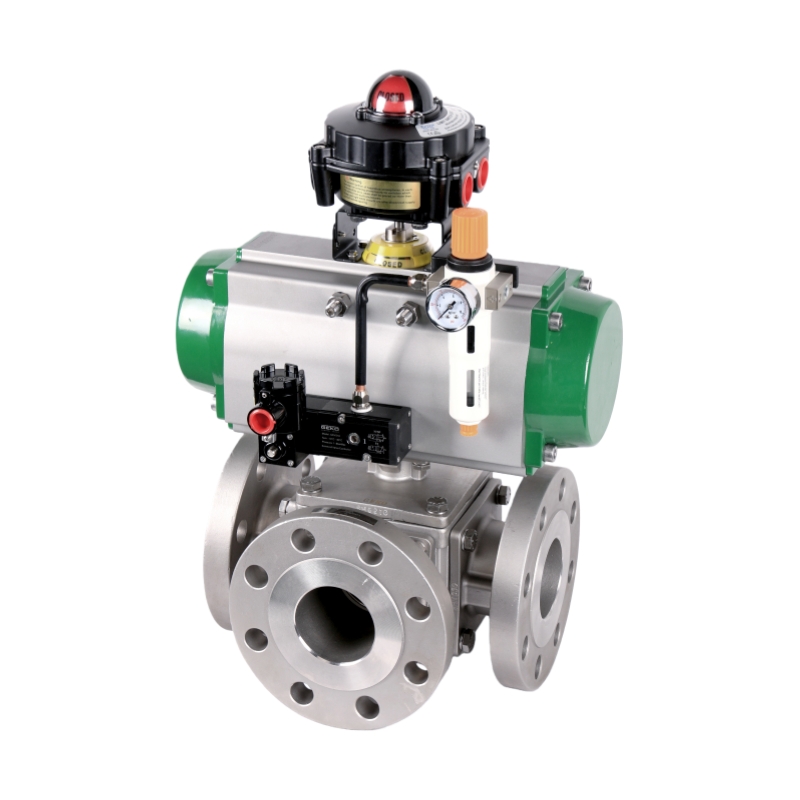

Güvenli kurulum:

Üst flanşın yekpare dökümü şunları sağlar:

Aktüatörün doğru montajı. Tam yük basıncı koşullarında,

Aktüatör cihazı kolay ve güvenli bir şekilde sökülebilir.

Montaj flanşı ISO 5211 standardına göre tasarlanmıştır ve

Kurulum için doğrudan gömülebilir. Konumunu değiştirerek

Montaj flanşındaki hareket sınırlama pimi cıvatası, standart vanalar

tüm akış modlarına ulaşın.

Ürün Broşürü
Yumuşak contalı küresel vana - İngilizce

Hidrojen Enerjisi Üretimi ve Depolaması
Elektrolizörlerin hidrojen boru hatlarına, hidrojen yakıt ikmal istasyonlarının depolama/yükleme sistemlerine ve tüp römorkları için manifold valf gruplarına monte edilir.

Çalışma Koşulları: 900 LB'ye kadar yüksek basınçlı hidrojen servisi, Sınıf VI sıfır sızıntı ve hidrojen kırılganlığına karşı koruma gerektirir; sıkı malzeme ve sızdırmazlık gereksinimlerine sahip ultra saf hidrojen ortamı; uzun vadeli istikrarlı sızdırmazlık için sık basınç dalgalanmalarına dayanıklıdır.
Kimya ve Petrokimya Sanayi
Amonyak sentez tesislerinde, hidrojenasyon reaksiyon sistemlerinde ve kömür kimyasal gaz boru hatlarında kullanılır.

Çalışma Koşulları: Ortamlar arasında hidrojen, nitrojen, karbondioksit ve az miktarda aşındırıcı safsızlık içeren karışık proses gazları bulunur; çalışma sıcaklığı ≤180°C, yüksek basınç altında korozyon direnci, sıcaklık direnci ve güvenilir sızdırmazlık gerektirir; esnek proses kontrolü için akış yönlendirme, birleştirme ve anahtarlama işlemlerini destekler.
Endüstriyel Gaz Dağıtım Sistemleri
Endüstriyel gaz istasyonlarında, tüp dolum hatlarında ve merkezi gaz tedarik sistemlerinde kullanılır.

Çalışma Koşulları: Ortam olarak azot, karbondioksit ve karışık koruyucu gazlar kullanılır; bazı senaryolarda yüksek/düşük sıcaklıklar dönüşümlü olarak kullanılır; sık geçişler için güvenilir 3 yollu akış kontrolü gereklidir; RTJ ve SAE flanş bağlantıları yüksek basınçlı boru hattı standartlarıyla uyumludur.
Yeni Enerji ve Yakıt Hücresi Sistemleri
Yakıt hücresi test tezgahlarında, hidrojen yakıt ikmal sistemlerinde ve enerji depolama gazı kontrol ünitelerinde kullanılır.

Çalışma Koşulları: Son derece sıkı sızıntı kontrolüne sahip (Sınıf VI sıfır sızıntı) ultra saf hidrojen/karışık gaz servisi; yüksek güvenilirlik ve uzun hizmet ömrü gerektiren sürekli çalışma; kolay kurulum ve bakım için flanş bağlantısı.
Metalurji ve Isıl İşlem
Koruyucu atmosferli ısıl işlem fırınlarında, azot-hidrojen karışımlı atmosferli fırınlarda ve endüstriyel fırınlar için gaz dağıtım sistemlerinde kullanılır.

Çalışma Koşulları: Ortamlar arasında azot, hidrojen, karbondioksit ve karışık koruyucu gazlar bulunur; 180°C'ye kadar yüksek sıcaklıkta çalışma; gaz değiştirme/karıştırma ve istikrarlı sızdırmazlık performansı için hassas 3 yollu akış kontrolü gerektirir.

SICAK ETİKETLER :

Hidrojen Servis Küresel Vanası

Azot Karbondioksit Küresel Vana

Elektrolizör Hidrojen Boru Hattı Vanası

SS 3 Yönlü Gaz Küresel Vanası

Hidrojen Gazı Yönlendirme Vanası

Hidrojen Kırılganlığına Karşı Koruyucu Küresel Vana

Karışık Gaz 3 Yönlü Kontrol Vanası

Hidrojen Yakıt İkmal İstasyonu Vanası

Gaz Arıtma Sistemi Vanası
