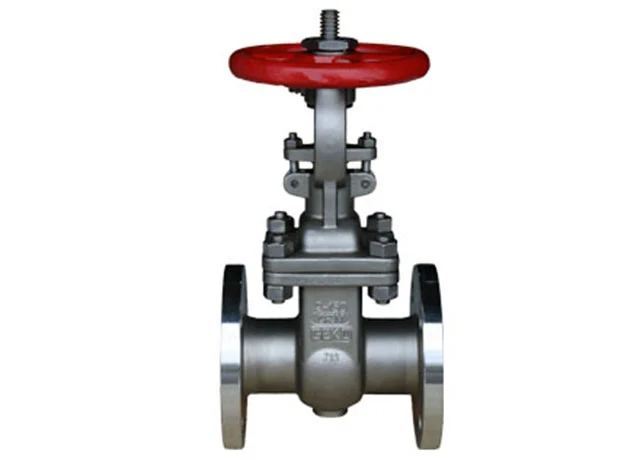

Endüstriyel uygulamalarda en sık kullanılan sürgülü vana türlerinden ikisi, yükselen milli ve yükselmeyen milli sürgülü vanalardır. İkisi arasındaki temel fark, vana milinin hareketinde yatmaktadır ve bu yapısal fark, koruma performansı, montaj gereksinimleri, bakım zorluğu ve uygun uygulama senaryoları gibi yönlere de yansımaktadır. Burada, doğru vanayı seçerken ikisi arasında hızlıca ayrım yapmanıza yardımcı olmak için, temel özelliklerden pratik uygulamalara kadar bu farklılıkları ayrıntılı olarak ele alacağız. 1. Yapısal ve Gövde Hareketindeki FarklılıklarYükselen milli sürgülü vananın temel özelliği, milin sürgünün hareketiyle senkronize olarak yukarı ve aşağı hareket etmesidir. Mil üzerindeki dişler, vana gövdesinin dışına doğrudan maruz kalır. Vana açıldığında, sürgün yükselir ve mil vana gövdesinin üst kısmından dışarı çıkar. Vana kapandığında, sürgün iner ve mil vana gövdesinin içine geri çekilir. Mil uzantısının uzunluğunu gözlemleyerek, vananın açılma derecesini doğrudan belirleyebiliriz. Öte yandan, yükselmeyen milli sürgülü vanada, sadece dönen ve sürgü ile birlikte yukarı ve aşağı hareket etmeyen bir mil bulunur. Mil üzerindeki dişler vana gövdesinin içinde gizlidir ve sürgü üzerindeki dişlerle kenetlenir. Milin dönüşü, vanayı açmak veya kapatmak için sürgüyü yukarı veya aşağı hareket ettirir. Dışarıdan bakıldığında, mil sabit bir uzunlukta kalır ve açma ve kapama işlemi doğrudan gözlemlenemez.2. Performans ve Kullanım Özellikleri Valf Durumu GöstergesiYükselen milli sürgülü vanalar, açılma durumlarının sezgisel bir görsel gösterimini sağlar. Vananın açılma derecesi, milin uzaması veya geri çekilmesi gözlemlenerek kolayca belirlenebilir; bu da özellikle yangın söndürme sistemleri, pompa istasyonları ve diğer kritik altyapılar gibi vananın durumunun net bir şekilde görülmesi gereken durumlarda kullanışlıdır. Bu, operatörlerin vananın durumunu hızlı bir şekilde değerlendirmesine olanak tanır.Buna karşılık, yükselmeyen milli sürgülü vanaların durumu, mil dikey olarak hareket etmediği için doğrudan gözlemlenemez. Durum, vananın göstergesinden veya operatörün çalışma sırasındaki hislerinden çıkarılmalıdır. Gösterge yoksa veya belirsizse, yanlış çalışma riski artar ve süreç hatalara daha yatkın hale gelir.Koruma PerformansıYükselen milli sürgülü vanaların mil dişleri dış ortama maruz kaldığından toz, nem ve aşındırıcı gazlar gibi dış etkenlere karşı daha hassastır. Zamanla dişler paslanabilir, sıkışabilir veya dış kuvvetler nedeniyle hasar görebilir. Bu nedenle, yükselen milli sürgülü vanalar nispeten daha zayıf koruma sağlar ve bu da onları iç mekanlar veya temiz ortamlar için daha uygun hale getirir.Buna karşılık, yükselmeyen milli sürgülü vanalardaki dişler, vana gövdesinin içinde tamamen gizlidir ve bu da onları toz ve aşındırıcı maddelerden korur. Koruma performansı üstün olduğundan, aşındırıcı veya safsızlık içeren ortamların bulunduğu dış mekanlarda, yer altında veya zorlu ortamlarda kullanım için idealdir.Kurulum Alanı GereksinimleriYükselen milli sürgülü vanalar, çalışma sırasında milin yukarı ve aşağı hareket edebilmesi için vana gövdesinin üzerinde yeterli boşluğa ihtiyaç duyar. Yeterli boşluk yoksa, vananın düzgün açılıp kapanmasını engelleyebilir. Bu nedenle, bu vanalar tavan altı veya dar ekipman boşlukları gibi kapalı alanlardaki kurulumlar için uygun değildir.Öte yandan, yükselmeyen milli sürgülü vanalar yalnızca milin dönme hareketine ihtiyaç duyar ve dikey hareket alanına gerek duymaz. Bu da onları daha kompakt hale getirir ve yeraltı boru hatları, gemi makine daireleri veya yoğun boru sistemleri gibi dar alanlardaki kurulumlar için uygun kılar.Bakım Zorlukları ve MaliyetleriYükselen milli sürgülü vananın açıkta kalan dişli kısımlarının bakımı kolaydır. Düzenli temizlik ve yağlama, sıkışmayı ve paslanmayı önleyebilir ve onarımlar tüm vananın sökülmesini gerektirmez. Bakım maliyetleri daha düşüktür ve bakım verimliliği daha yüksektir.Yükselmeyen milli sürgülü vanalarda, dişler vana gövdesinin içinde gizlidir; bu da vanayı sökmeden rutin bakımı zorlaştırır. Dişler sıkışırsa veya paslanırsa, onarım için tamamen sökülmesi gerekir. Bu da bakım zorluğunu, süresini ve maliyetini artırır. Uygun Medya ve UygulamalarYükselen milli sürgülü vanalar, açıkta kalan dişlerin tıkanmaya veya korozyona maruz kalmadığı su, petrol ve doğal gaz gibi temiz ortamlar için en uygunudur. Yaygın uygulamalar arasında su arıtma tesisleri, pompa istasyonları, yangın söndürme sistemleri, petrokimya endüstrisindeki temiz boru hatları ve yüksek binalardaki su temini ve drenaj sistemleri yer almaktadır.  GEKO Kontrol Vanaları EntegrasyonuGEKO kontrol vanaları gibi yüksek performanslı vana çözümlerini değerlendirirken, gelişmiş sızdırmazlık, kontrol ve bakım avantajları sunduklarını belirtmek önemlidir. GEKO kontrol vanaları, özellikle hassas akış kontrolünün çok önemli olduğu endüstriyel senaryolarda, hem yükselen hem de yükselmeyen milli sürgülü vanalarla sorunsuz bir şekilde entegre olabilir. Örneğin, GEKO vanaları, gerçek zamanlı verilere dayalı otomatik ayarlamalar sunarak yükselen milli vanaların çalışmasını iyileştirebilir ve çevresel zorluklara rağmen vananın optimum çalışma koşullarında kalmasını sağlayabilir.Yükselmeyen milli vanalar için GEKO kontrol vanaları, kompakt tasarımlarını kontrol yeteneklerini geliştirerek daha da tamamlıyor. Bu da onları, alanın sınırlı olduğu ancak güvenilir ve verimli vana çalışmasının kritik bir gereklilik olduğu uygulamalar için ideal hale getiriyor. GEKO'nun gelişmiş kontrol sistemleri sayesinde, her iki vana tipi de öngörücü bakımdan faydalanarak arıza sürelerini azaltabilir ve genel sistem verimliliğini artırabilir. GEKO'nun vana teknolojilerindeki uzmanlığı, kontrol sistemlerinin hem temiz hem de zorlu çalışma ortamlarında üstün performans sağlamasını ve herhangi bir boru hattı veya sıvı kontrol sistemine önemli bir değer katmasını garanti eder.

Son zamanlarda, Zhejiang Üniversitesi'nin özel kontrol vanası araştırma ekibi, termik santrallerdeki buhar basınç düşürücü vanaların temel düzenleyici bileşenlerinin termohidrolik özelliklerine ilişkin sistematik bir araştırma yürütmüştür. İlgili araştırma sonuçları, "Termik Santrallerdeki Buhar Basınç Düşürücü Vanaların Termohidrolik Özelliklerinin Mertebe Azaltma Modeline Dayalı Hızlı Tahmini" başlıklı bir akademik makale oluşturmuş ve Çin Bilimler Akademisi'nin ikinci bölgesindeki en iyi dergilerden biri olan International Communications in Heat and Mass Transfer dergisinde yayınlanmıştır. Geleneksel CFD sayısal simülasyon ve deneysel araştırma yöntemlerinin verimlilik ve maliyet açısından sınırlamalarına yanıt olarak, özortogonal ayrıştırmaya (POD) dayalı bir mertebe azaltılmış model (ROM) oluşturulmuş ve karmaşık akış alanlarının hızlı yeniden yapılandırılması ve verimli tahmini sağlanmıştır. Bu, mühendislik doğruluğunu sağlarken hesaplama verimliliğini önemli ölçüde artırmıştır. Termik santrallerde buhar basınç düşürücü vanalar, önemli düzenleyici bileşenlerdir. Yüksek hesaplama maliyeti ve zaman gereksinimleri nedeniyle, karmaşık termal-hidrolik özelliklerinin analizi oldukça zordur. Bu sorunu ele almak için, bu çalışmada özortogonal ayrıştırma (POD) kullanılarak indirgenmiş mertebeli bir model (ROM) geliştirilmiştir. İlk olarak, farklı çıkış basınçları ve stroklar altındaki akış alanı sayısal olarak simüle edilmiştir; İkinci olarak, uzamsal modları ve modal katsayıları çıkarmak için POD kullanılmıştır; Son olarak, Kriging modeli, destek vektör makinesi regresyonu ve fizik tabanlı destek vektör regresyonu gibi uyarlama yöntemleri aracılığıyla, modal katsayılar ile çalışma koşulları arasındaki ilişki kurulmuştur. Sonuçlar, CFD simülasyonuna kıyasla ROM'un hesaplama verimliliğini dört kattan fazla artırdığını göstermektedir. ROM sonucunun maksimum hatası %13,59'dur. ROM, basınç, sıcaklık ve entropi dağılımını %2'den daha düşük bir bağıl kök ortalama kare hatası (RRMSE) ile tahmin etmektedir. Bu çalışma, basınç düşürücü vanalar içindeki fiziksel niceliklerin dağılımını tahmin etmek için yeni bir indirgenmiş mertebeli modelleme çerçevesi önermektedir. Ayrıca, bu çalışma akışkan dinamiği uygulamalarında mühendislik bileşenleri için hızlı ve doğru tahmin modelleri geliştirilmesine yönelik bir referans sağlamaktadır.  Araştırma Arka Planı Buhar basınç düşürücü vana, termik santrallerin buhar sisteminde önemli bir düzenleyici bileşendir. Yüksek sıcaklık ve yüksek basınçlı aşırı ısıtılmış buharın (yaklaşık 2 MPa, 574℃) basıncını aşağı akışta gerekli basınca düşürmekten ve açıklık derecesini ayarlayarak akış hızını kontrol etmekten sorumludur. Güç tepe noktası tıraşlama talebinin artmasıyla birlikte, vanaların sık sık çalıştırılması gerekmektedir. İçlerinde tıkanmış akış (Ma>=1) olması, verimlilikte azalmaya veya hatta ekipman hasarına yol açabilir. Bu nedenle, güvenli çalışma için iç akış alanının gerçek zamanlı olarak izlenmesi çok önemlidir. Bununla birlikte, vananın içi son derece yüksek sıcaklık ve yüksek basınçlı bir ortamdadır, bu da gaz kelebeği delikleri gibi kritik noktalara sensör yerleştirmeyi imkansız hale getirir. Gerçek iç basınç, hız ve sıcaklık dağılımını kavramak zordur. Şu anda, buhar basınç düşürücü vanalar üzerine yapılan araştırmalar esas olarak deneylere ve CFD simülasyonlarına dayanmaktadır, ancak verimlilik ve maliyet açısından belirgin eksiklikler vardır. Bu nedenle, bu makale özortogonal ayrıştırmaya (POD) dayalı indirgenmiş mertebeli bir model (ROM) oluşturmaktadır. Temel fikir şudur: Az sayıda yüksek hassasiyetli CFD sonucundan ana akış modlarını çıkarmak ve akış alanını yeniden oluşturmak. Ardından, çalışma koşulu parametreleri ile modal katsayılar arasında basit bir eşleme kurulur. Yeni çalışma koşulları altında, karmaşık akışkan mekaniği denklemlerini yeniden çözmeye gerek kalmadan, akış alanının tamamı hızlı bir şekilde yeniden oluşturulabilir. Araştırma yöntemleri İndirgenmiş mertebeli bir model oluşturmanın temeli, yüksek kaliteli bir eğitim örnek kütüphanesi oluşturmaktır. Çalışmada dört çıkış basıncı (1,2 MPa, 1,4 MPa, 1,6 MPa, 1,8 MPa) ve altı valf stroku (20 mm ila 120 mm) seçilmiş ve bunlar birleştirilerek bu buhar basınç düşürücü vananın tipik çalışma koşulları aralığını kapsayan 24 set kararlı durum hesaplama koşulu oluşturulmuştur.  Termik santralin saha verileriyle doğrulanan CFD hesaplamalarıyla elde edilen akış hızı ile ölçülen değer arasındaki maksimum sapma %9,70'tir; bu da mühendislik doğruluk gereksinimlerini karşılamakta ve sonraki ROM giriş verilerinin güvenilirliğini sağlamaktadır.  CFD anlık görüntü verilerinin boyutunu azaltmak için Özortogonal Ayrıştırma (POD) yöntemi benimsenmiştir. Akış alanı fiziksel niceliklerinin (yoğunluk, basınç, hız, sıcaklık, Mach sayısı, entropi) her bir grubu, anlık görüntü matrisi X'i (m×n boyutlu, burada m=24 örnek sayısı ve n≈8×10⁶ ızgara düğüm sayısıdır) oluşturmak için satır vektörleri olarak düzenlenir. POD: X ≈ UΣV beta, Tekil Değer Ayrıştırması (SVD) yoluyla elde edilir. Bunlardan U, modal katsayı bilgilerini, V ise Uzamsal Modları içerir ve Σ'nin köşegen elemanları, her bir modun enerji katkısını temsil eden tekil değerlerdir. Enerjiye göre azalan sırada düzenlendikten sonra, ilk mod basınç alanı enerjisinin %85,72'sini ve entropi alanının %88,00'ini oluşturur. İlk 12 modun kümülatif enerjisi %99'a ulaşır, bu nedenle kesme derecesi k=12 seçilir ve sayısal gürültüyü filtrelemek için daha yüksek dereceli modlar atılır.  Yeni çalışma koşullarının tahminini gerçekleştirmek için, çalışma koşulu parametreleri (çıkış basıncı p, valf stroku h) ile modal katsayı α, α=f(p, h) arasındaki eşleme ilişkisinin kurulması gereklidir. Bu çalışmada üç regresyon yöntemi karşılaştırılmıştır: polinom regresyonu, Kriging ve destek vektör regresyonu.Ek olarak, araştırmada fiziksel bilgi destek vektör makinesi regresyonu denenmiştir. Momentum denkleminin artık terimi SVR kayıp fonksiyonuna dahil edilmiş ve hiperparametre ε'yi optimize etmek için gradyan iniş algoritması benimsenmiştir; böylece tahmin edilen akış alanı, simetri düzleminde kararlı haldeki NS denkleminin momentum koruma kısıtlamasını karşılamaktadır.Ancak sonuçlar, POD temel fonksiyonunun kontrol denklemini sağlayan CFD anlık görüntüsünden çıkarıldığı için, temel fonksiyonun kendisinin yeterli fiziksel bilgi içerdiğini göstermektedir; sınırlı örneklem durumunda, temel SVR bu temsil çerçevesinin doğruluk üst sınırına yaklaşmıştır. İkincil optimizasyon terimleri olarak fiziksel kısıtlamaların eklenmesi, tahmin hatasını önemli ölçüde azaltmamıştır (RRMSE %1,16'ya karşı %0,87), bunun yerine aşırı kısıtlamalar nedeniyle yerel bölgesel sapmada artışa yol açabilir.   Son ROM'un çevrimiçi tahmin süreci şu şekildedir: Hedef çalışma koşulu parametreleri (p, h) girilir, Kriging model interpolasyonu yoluyla 12 modal katsayı α youdaoplaceholder7 elde edilir ve u(X)=Σα dv ϕ ve dv (X)'deki önceden depolanmış uzamsal modlar doğrusal olarak üst üste bindirilerek tam akış alanı dağılımı yeniden oluşturulur. Bu işlemin hesaplama karmaşıklığı O(k×n)'dir. AMD EPYC 7763 ile donatılmış hesaplama platformunda, tek bir tahmin yaklaşık 4,8 saniye sürer; bu, CFD'nin 11.665 saniyesinden dört kat daha uzundur. Araştırma sonuçları Basınç tahmin sonuçlarını örnek olarak ele alırsak, Kriging modeline dayalı indirgenmiş mertebeli model ile simetrik düzlem basınç alanının tahmin sonuçları, RRMSE'nin %0,79 ve maksimum bağıl hatanın %16,49 olduğunu göstermektedir. Destek Vektör Makinesi regresyonuna (SVR) dayalı modelin RRMSE'si %0,87 ve maksimum bağıl hatası %15,38'dir. Her iki yöntem de basınç dağılımının bağıl hatasını mühendislik açısından kabul edilebilir %20 aralığında tutmakta ve her ikisinin de RRMSE'si %1'den azdır. Dış manşon ile iç manşon arasındaki halka şeklindeki boşluk bölgesinde, akış alanının ani genişlemesi nedeniyle akış hızının azaldığı ve basıncın önemli bir geri tepme fenomeni gösterdiği, basınç değerinin 1,53 MPa ile 1,88 MPa arasına yükseldiği belirtilmelidir. Daha sonra, buhar iç manşonun kısma deliğinden (ikincil kısma) akar ve basınç tekrar düşer, sonunda aşağı akış çıkışındaki basınçla dengelenir. "Basınç azalması - geri tepme - tekrar basınç azalması" şeklindeki bu monoton olmayan basınç dağılımı özelliği, ROM modeli tarafından doğru bir şekilde yakalanmıştır. Kriging veya SVR yöntemi olsun, tahmin eğrileri, maksimum yerel gradyan bölgesinde yalnızca küçük sapmalarla, CFD referans değerleriyle iyi bir uyum içindedir. Valf boşluğunun ana gövde bölgesinde ve giriş-çıkış boru hattı bölgelerinde basınç değişimleri nispeten yumuşaktır ve bağıl hata genellikle %5'ten azdır, bazı bölgelerde ise %1'den bile azdır. Maksimum bağıl hata %16,49, dış kılıfın kısma deliğinin çıkışındaki duvara yakın yerel konumda meydana gelir. Burada akış ayrılması yoğundur ve yüksek dereceli mod kesintisinin neden olduğu detay kaybı en belirgindir. Buna rağmen, hata seviyesi mühendislik uygulamalarında basınç eğilimi değerlendirmesi ve genel yük değerlendirmesi için hala kabul edilebilir bir aralıktadır. Akış alanı tahmininde üç uyarlama yönteminin performansı karşılaştırıldı: %0,79'luk RRMSE doğruluğuna sahip Kriging modeli, %0,87'lik SVR'den biraz daha iyiydi ve ikisi maksimum hata seviyesinde (yaklaşık %15-16) karşılaştırılabilir düzeydeydi. Fiziksel bilgi kısıtlamaları eklenmiş PI-SVR yöntemi, basınç tahmininde bir avantaj göstermedi. RRMSE'si %1,16, maksimum hatası %17,67'ye ulaşıyor ve temel SVR'ye kıyasla gaz kelebeği deliğinin yüksek eğimli bölgesindeki hata dağılım aralığı genişliyor. Bu olgu, basınç gibi güçlü doğrusal olmayan ancak nispeten sabit uzamsal yapıya sahip fiziksel nicelikler için, Gauss süreçlerine dayalı Kriging interpolasyonunun küçük örneklem ve parametrik olmayan eşleme ilişkilerini daha iyi ele alabileceğini göstermektedir. Bu nedenle, buhar basınç düşürücü vanaların akış alanının hızlı tahmini için Kriging modelinin en uygun çözüm olduğu belirlenmiştir. Araştırma Beklentileri Araştırma sonuçları, basınç düşürücü vanaların dijital ikizinin oluşturulması için uygulanabilir bir teknik yol sunmaktadır. Bu ROM modeli, vananın iç basınç alanı ve sıcaklık alanı gibi temel parametrelerin gerçek zamanlı olarak yeniden oluşturulmasını ve görsel olarak izlenmesini sağlayarak, geleneksel sensörlerin kısma bileşeninin içine yerleştirilememesinden kaynaklanan "kara kutu" sorununu çözmektedir. Ancak, bu çalışmada oluşturulan indirgenmiş mertebeli modelin belirgin uygulama sınırları olduğunu belirtmek gerekir. Birincisi, modelin etkin aralığı kesinlikle eğitim verileriyle kapsanan parametre alanıyla sınırlıdır ve örneklenmemiş geometrilere veya farklı sınır koşullarına ekstrapolasyon yapma yeteneğine sahip değildir. İkincisi, mevcut model kararlı durum anlık görüntülerine dayanarak oluşturulmuştur ve yalnızca kararlı durum çalışma koşulu tahminine uygulanabilir; vananın hızlı hareketi sırasında geçici akış evrimini yakalayamaz. Sonraki araştırmalar, mevcut çalışmayı aşağıdaki iki açıdan derinleştirecek ve genişletecektir: İlk yöntem geçici akış modellemesidir. Zaman serisi analiz yöntemleri (örneğin Dinamik Mod Ayrıştırma DMD veya Uzun Kısa Süreli Bellek Ağı LSTM) birleştirilerek, kararsız akış evrimini tahmin edebilen dinamik, indirgenmiş mertebeli bir model oluşturulur. İkincisi, fiziksel bilgi yöntemlerinin optimizasyonudur. Fiziksel bilgi makine öğreniminin uygulama stratejilerini yeniden inceleyin, regresyon aşaması yerine modal çıkarım aşamasında fiziksel kısıtlamaların getirilmesini araştırın veya modelin ekstrapolasyon yeteneğini ve örnek seyrek bölgelerdeki fiziksel tutarlılığını iyileştirmek için düşük çözünürlüklü CFD ve fiziksel bilgi sinir ağlarıyla birleştirilmiş çoklu doğruluk çerçevesi benimseyin.

Zorlu çalışma koşullarında kontrol vanalarının güvenilirliği, malzeme seçimine ve yüzey işleme teknolojisine büyük ölçüde bağlıdır.  Bir enerji santralindeki türbin baypas sistemini veya bir kömür kimya tesisindeki siyah su tahliye vanasını ziyaret ettiyseniz, vanaların iç aksamının proses ortamından ne kadar kötü hasar görebileceğini muhtemelen görmüşsünüzdür. Yüksek basınç düşüşü, buharlaşma ve partikül aşınması gibi koşullar altında, standart 316 paslanmaz çelik kaplama çok hızlı bir şekilde aşınabilir. Birçok kişi soruyor: Eğer 316 paslanmaz çelik yeterince aşınmaya dayanıklı değilse, neden tüm kaplamayı sert bir alaşımdan işlemeyelim?Teoride mümkün, ancak pratikte maliyeti son derece yüksek ve malzeme termal şoka veya su darbesine dayanamayacak kadar kırılgan. Bu nedenle endüstri genellikle "sert yüzeyli sağlam bir çekirdek" konseptini benimser; darbeyi emmek için güçlü bir ana metal ve aşınmaya karşı direnç göstermek için sertleştirilmiş bir yüzey kullanır.GEKO kontrol vanaları için, malzeme dayanıklılığı ve yüzey mühendisliğinin bu kombinasyonu, zorlu servis uygulamaları için önemli bir çözümdür. Bugün, kontrol vanaları için en yaygın kullanılan üç yüzey işleme teknolojisine bakalım: krom kaplama, nitrürleme ve HVOF. Klasik Çözüm: Sert Krom Kaplama  Sert krom kaplama, kontrol vanası sektöründe en yaygın kullanılan yüzey işleme yöntemlerinden biridir. Bu işlem, milin veya tapanın elektrokaplama banyosuna yerleştirilmesiyle gerçekleştirilir; burada elektrokimyasal bir işlemle sert bir krom tabakası biriktirilir. Sert krom tabakası, düşük sürtünme katsayısı ve yüksek yüzey sertliği sunar, tipik olarak 65-70 HRC civarındadır. Bu nedenle, krom kaplama özellikle valf milleri ve tekrar tekrar hareket eden diğer bileşenler için uygundur. Pürüzsüz krom kaplı yüzey, salmastra sürtünmesini azaltabilir ve salmastra ömrünü uzatmaya yardımcı olabilir. Standart GEKO kontrol vanası uygulamalarında vana milleri için krom kaplama genellikle ekonomik ve pratik bir çözümdür. Ancak krom kaplamanın da belirgin sınırlamaları vardır. Mikroskobik düzeyde, sert krom genellikle mikro çatlaklardan oluşan bir ağ içerir. Ortam çok aşındırıcı ise, aşındırıcı sıvı bu çatlaklardan içeri sızarak ana metale ulaşabilir.Yüzey hasar gördüğünde, krom tabaka soyulmaya başlayabilir. Bu nedenle, krom kaplama, şiddetli korozyon veya ağır parçacık erozyonuna kıyasla sürtünmeyi azaltmada daha etkilidir. Derin Yüzey Güçlendirme: NitrürlemeKaplamalarda görülen soyulma sorununu önlemek için mühendisler genellikle difüzyon tabanlı yüzey sertleştirme işlemlerini kullanırlar; nitrürleme de bunların en 대표 örneklerinden biridir. Nitrürleme işlemi yüzeye harici bir katman uygulamaz; bunun yerine, azot atomları metal yüzeyine yayılır. Bu azot atomları, metaldeki demir ve krom gibi elementlerle reaksiyona girerek yüksek sertlikte bir nitrür tabakası oluşturur. Nitrürleme işleminden sonra yüzey sertliği genellikle 1000 HV'yi aşabilir. Nitrürlemenin en büyük avantajı, sertleştirilmiş katmanın alt tabaka ile bütünleşmesi ve belirgin bir fiziksel arayüzün olmamasıdır. Bu nedenle, nitrürlenmiş bir tabakanın geleneksel bir kaplama gibi soyulma olasılığı çok daha düşüktür.Ayrıca, nitrürleme işlemi nispeten düşük sıcaklıklarda gerçekleştirildiğinden, işlem sonrası parça deformasyonu minimum düzeydedir. Yüksek sıcaklıktaki buhar uygulamalarında, nitrürleme işlemi tapa ile yuva arasında oluşabilecek aşınma riskini etkili bir şekilde azaltabilir.Bu nedenle, GEKO kontrol vanalarının buhar uygulamalarında, tapalar ve kılavuz parçalar için nitrürleme genellikle önemli bir iyileştirme seçeneğidir. Ancak nitrürleme evrensel bir çözüm değildir. Sertleştirilmiş tabaka genellikle sadece 0,1 ila 0,2 mm kalınlığındadır. Ortam yüksek hızlı sert parçacıklardan oluşan büyük miktarda içeriyorsa, bu ince sertleştirilmiş tabaka yine de hızla aşınabilir.  Bu nedenle, nitrürleme yüksek sıcaklıktaki sürtünmeyi önleme ve orta dereceli aşınma koşulları için daha uygundur. Ağır Hizmet Zırhı: HVOF (Yüksek Hızlı Oksijen Yakıtı)  Kontrol vanası kömür bulamacı, mineral bulamacı, şiddetli buharlaşma veya yoğun partikül erozyonu gibi son derece zorlu koşullara maruz kaldığında, krom kaplama ve nitrürleme genellikle artık yeterli olmamaktadır. (HVOF) Prensibi ve çarpıcı estetiği: HVOF'un tabanca ucu minyatür bir roket motoruna benziyor. Oksijeni yakıtla (örneğin gazyağı) karıştırıp ateşleyerek süpersonik yüksek sıcaklıkta bir jet oluşturuyor. Ardından, bu jete son derece sert Tungsten Karbür (WC) veya krom karbür tozu besleniyor. Toz yarı erimiş halde ve şaşırtıcı bir hızla (ses hızının iki katından fazla!) hareket ediyor. Valf çekirdeğinin yüzeyine sertçe çarpıyor. Bu şiddetli enerjiyi algılamak için kinetik enerji formülünü kullanabiliriz.  Son derece yüksek hız, kaplamayı son derece yoğun (gözenekli) hale getirir. < %1 oranında ve alt tabaka ile yapışma gücü inanılmaz derecede yüksektir. Güçlü yönü: Kör nokta olmadan aşınmaya karşı dayanıklılığın kralı. Tungsten karbür kaplamanın kalınlığı genellikle 0,2 ile 0,4 mm arasındadır ve sertliği 70 HRC'nin üzerine çıkabilir. Sadece son derece şiddetli parçacık aşınmasına dayanmakla kalmaz, aynı zamanda yoğun yapısı aşındırıcı ortamların nüfuzunu da engeller. Yüksek basınç düşüşü, şiddetli buharlaşma ve yoğun aşınma koşullarında çalışan GEKO kontrol vanaları için HVOF, genellikle en güvenilir yüzey iyileştirme çözümlerinden biridir. Elbette, HVOF'nin dezavantajları da vardır. Birincisi, pahalıdır ve çok sıkı proses kontrolü gerektirir. Yüzey hazırlığı yetersizse veya püskürtme parametreleri düzgün kontrol edilmezse, kaplama arızası yine de meydana gelebilir. İkincisi, HVOF görüş hattı gerektiren bir işlemdir, bu nedenle püskürtme tabancasının derin kafes delikleri gibi karmaşık iç geometrilere ulaşması zordur. Buna rağmen, şiddetli aşınma koşulları altında, HVOF mevcut en önemli üst düzey endüstriyel çözümlerden biri olmaya devam etmektedir.  GEKO Kontrol Vanaları için Vana Yüzey İşlem Seçim Kılavuzu Kontrol vanası için yüzey işlemi seçmek, sadece en sert seçeneği belirlemekle ilgili değil, aynı zamanda işlemin kullanım koşullarına uygun olmasını sağlamakla ilgilidir.Eğer asıl amaç, supap mili ile salmastra arasındaki sürtünmeyi azaltmak ise, sert krom kaplama genellikle maliyet açısından daha uygun bir seçenektir. Eğer işlem ağırlıklı olarak yüksek sıcaklıkta buhar, aşınmayı önleme gereksinimleri ve hafif ila orta derecede aşınma içeriyorsa, nitrürleme daha iyi bir seçenektir.Eğer işlem sırasında şiddetli buharlaşma, yüksek basınç düşüşlü bulamaç veya yoğun parçacık erozyonu söz konusuysa, öncelikle HVOF tungsten karbür kaplama düşünülmelidir. GEKO kontrol vanaları için, farklı uygulamalara doğru yüzey iyileştirme çözümünün uygulanması, kullanım ömrünü ve çalışma güvenilirliğini önemli ölçüde artırabilir. Son Düşünceler Modern kontrol vanalarının performansı yalnızca tasarıma değil, aynı zamanda yüzey mühendisliği seviyesine de bağlıdır. Modern kontrol vanalarının performansı yalnızca tasarıma değil, aynı zamanda yüzey mühendisliği seviyesine de bağlıdır.Krom kaplama, nitrürleme ve HVOF seçenekleri arasından doğru çözümü seçmek, kontrol vanalarının daha uzun hizmet ömrüne ve zorlu koşullarda daha istikrarlı performansa ulaşmasına yardımcı olabilir.Bu süreçlerin prensiplerini ve uygulama alanlarını anlamakla, GEKO kontrol vanaları için doğru "metal zırh" seçimi yapılabilir. Daha fazla bilgi için bizimle iletişime geçin: info@geko-union.com

Krom kaplama, nitrürleme ve HVOF kaplamanın, kritik vana bileşenlerinin aşınma direncini, korozyon korumasını ve kullanım ömrünü nasıl iyileştirdiğini keşfedin. GEKO. Endüstriyel Vanalarda Yüzey İşleminin Önemiİçinde endüstriyel vanalarTemel malzeme seçimi, güvenilirlik denkleminin yalnızca bir parçasıdır. Enerji üretimi, petrokimya işleme, kimya tesisleri, madencilik çamur hatları ve diğer yüksek basınçlı sistemler gibi zorlu hizmet uygulamalarında, kritik öneme sahip olan temel malzeme seçimi büyük önem taşır. valf parçaları Sürtünme, aşınma, korozyon, parlama ve parçacık çarpmasına maruz kalırlar. Doğru yüzey işlemi yapılmadığı takdirde, yüksek kaliteli paslanmaz çelik bileşenler bile hızlı aşınma, sızıntı, kararsız kontrol performansı ve plansız duruşlar yaşayabilir.At GEKOYüzey mühendisliği, vana performans tasarımının önemli bir parçası olarak kabul edilir. Üreticiler, doğru yüzey işlemini doğru vana bileşeniyle eşleştirerek, dayanıklılığı önemli ölçüde artırabilir, bakım sıklığını azaltabilir ve zorlu çalışma koşullarında hizmet ömrünü uzatabilirler. Genellikle Yüzey İşlemine İhtiyaç Duyan Başlıca Vana BileşenleriFarklı vana bileşenleri farklı arıza modlarıyla karşılaşır. Aşağıdaki tablo, yüzey işleminin yaygın olarak uygulandığı yerleri ve amacını göstermektedir.BileşenOrtak RiskTipik TedaviAna FaydaValf miliSürekli sürtünme ve ambalaj aşınmasıSert krom kaplamaDaha düşük sürtünme ve daha akıcı hareketValf kesme / tapaErozyon, parlama ve daralma hasarıNitrürleme veya HVOFDaha yüksek aşınma direnci ve daha uzun kesim ömrüValf kafesiAğır kontrol görevlerinde akış kaynaklı aşınmaNitrürleme veya HVOFGeliştirilmiş sürtünme önleyici ve aşınma önleyici performansTop/oturma yeri temas alanıConta yüzeyinde aşınma ve sızıntı riskiUygulamaya özel tedaviDaha istikrarlı sızdırmazlık ve kullanım ömrü 1. Supap gövdeleri ve kayar parçalar için sert krom kaplama Sert krom kaplama, valf milleri ve pürüzsüz kayma teması gerektiren diğer bileşenler için en yaygın kullanılan yüzey işlemlerinden biridir. Sertliği artırmak ve sürtünmeyi azaltmak için metal yüzeye ince, sert bir krom tabakası elektroliz yöntemiyle kaplanır.Vanalar için bu işlem, özellikle milin salmastra içinden tekrar tekrar geçtiği durumlarda faydalıdır. Sert krom kaplı mil, sürtünmeyi azaltmaya, salmastra aşınmasını en aza indirmeye ve zaman içinde daha düzgün bir çalışma sağlamaya yardımcı olur.Ancak, sert krom kaplama, yüksek derecede aşındırıcı veya yoğun erozyona maruz kalan ortamlar için en iyi seçim değildir. Krom tabakasındaki mikro çatlaklar, agresif ortamların alt tabakaya nüfuz etmesine izin verebilir ve uygulama doğru şekilde eşleştirilmezse bu durum sonunda soyulmaya veya bölgesel arızaya yol açabilir. 2. Sürtünmeyi Önleme ve Yüksek Sıcaklıkta Aşınma Direnci için NitrürlemeNitrürleme, basit bir üst kaplama işleminden ziyade, difüzyona dayalı bir yüzey sertleştirme işlemidir. İşlem sırasında, azot atomları metalin yüzeyine yayılır ve temel malzemeye metalurjik olarak bağlanan sertleştirilmiş bir katman oluşturur.Bu durum, aşınma direnci ve boyutsal kararlılığın önemli olduğu valf kaplamaları, kafesler ve kılavuz yüzeyler için nitrürlemeyi son derece cazip hale getirir. Sertleştirilmiş katman metal yüzey içinde oluştuğu için, geleneksel bir kaplamanın aksine soyulmaz.Nitrürlenmiş valf parçaları genellikle yüksek sıcaklık uygulamaları ve iyi yüzey bütünlüğü ile birlikte orta düzeyde aşınma direncinin gerekli olduğu uygulamalar için uygundur. Ana sınırlama kalınlıktır: sertleştirilmiş katman nispeten sığdır, bu nedenle aşırı partikül erozyonu veya çok agresif buharlaşma uygulamaları için yeterli olmayabilir. 3. Zorlu Çalışma Koşullarına Uygun Vana Bileşenleri için HVOF KaplamaYüksek Hızlı Oksijen Yakıt Püskürtme (HVOF), zorlu çalışma koşullarında kullanılan vanalar için en gelişmiş yüzey işleme yöntemlerinden biridir. Bu işlemde, tungsten karbür gibi toz halindeki malzemeler, hazırlanan bileşen yüzeyine son derece yüksek hızda püskürtülerek yoğun ve güçlü bir şekilde bağlanmış bir kaplama oluşturur.Yüksek basınç düşüşüne, buharlaşmaya, çamura veya aşındırıcı parçacıklara maruz kalan vana tapaları, kafesler ve diğer trim parçaları için HVOF kaplama olağanüstü aşınma direnci sunar. Genellikle geleneksel paslanmaz çelik veya daha ince sertleştirilmiş katmanların yeterli hizmet ömrü sağlayamadığı durumlarda tercih edilir.Doğru şekilde uygulanan HVOF kaplama, aşınma direncini önemli ölçüde artırabilir, bakım aralıklarını kısaltabilir ve vanaların en zorlu çalışma koşullarında daha güvenilir performans göstermesine yardımcı olabilir. İşlem hassas hazırlık ve sıkı kalite kontrolü gerektirdiğinden, kaplama kalitesi büyük ölçüde üretim deneyimine ve süreç disiplinine bağlıdır. Vana Parçası İçin Doğru Yüzey İşlemini Seçme Her vana uygulamasına uygun tek bir yüzey işlemi yoktur. Seçim, vana tipine, bileşen geometrisine, çalışma sıcaklığına, basınç düşüşüne, ortam bileşimine ve beklenen arıza moduna bağlıdır.Genel bir kural olarak, sert krom kaplama, esas olarak düşük sürtünme gerektiren valf milleri ve kayar parçalar için uygundur. Nitrürleme, aşınmayı önleme, yüzey sertliği ve boyutsal kararlılığın gerekli olduğu trim ve kılavuz yüzeyler için güçlü bir seçenektir. HVOF kaplama, genellikle ağır aşınmaya, buharlaşmaya veya aşındırıcı ortamlara maruz kalan zorlu hizmet valf trimleri için tercih edilen çözümdür.En etkili mühendislik yaklaşımı, hem temel malzemeyi hem de çalışma ortamını birlikte değerlendirmektir. GEKO'da amaç sadece bir yüzey işlemi seçmek değil, aynı zamanda işlemi vana bileşeninin gerçek çalışma koşullarına uygun hale getirmektir. GEKO Neden Yüzey Mühendisliğine Odaklanıyor?Endüstriyel vana üreticileri ve son kullanıcılar için performans, yalnızca vana tasarımına değil, aynı zamanda her kritik yüzeyin nasıl korunduğuna da bağlıdır. Yüzey işlemi, sızıntı kontrolünü, tork kararlılığını, çevrim ömrünü ve bakım maliyetini doğrudan etkiler.GEKO, vana ürün geliştirme sürecine bileşen düzeyinde yüzey işleme hususlarını entegre ederek, kritik parçaların dayanıklılık, aşınma direnci ve uygulama güvenilirliği açısından optimize edilmesini sağlar. Bu, özellikle zorlu endüstriyel koşullar altında çalışan vanalar için önemlidir; zira bu koşullarda erken dönemde oluşan hasarlar hızla maliyetli bir sorun haline gelebilir.İster daha pürüzsüz bir valf mili, ister aşınmayı önleyici bir kaplama yüzeyi veya HVOF kaplamalı zorlu koşullara uygun bir bileşen olsun, doğru işlemi seçmek, daha uzun valf ömrü ve daha istikrarlı performans için pratik bir adımdır.  ÇözümSert krom kaplama, nitrürleme ve HVOF, endüstriyel vanalar için üç önemli yüzey işleme teknolojisidir, ancak her birinin farklı bir amacı vardır. Her yöntemin en iyi performansı gösterdiği alanı anlamak, mühendislerin, alıcıların ve son kullanıcıların gerçek çalışma koşullarına daha uygun vana bileşenleri seçmelerine yardımcı olur.Daha güvenilir vana performansı arayan şirketler için doğru yüzey işlemi sadece bir son işlem seçeneği değil, mühendislik çözümünün bir parçasıdır. GEKO, daha uzun hizmet ömrü, geliştirilmiş güvenilirlik ve daha iyi genel işletme değeri sağlayan pratik vana yüzey işleme stratejilerine odaklanmaya devam etmektedir.Daha güvenilir vana performansı arayan şirketler için doğru yüzey işlemi sadece bir son işlem seçeneği değil, mühendislik çözümünün bir parçasıdır. GEKO, daha uzun hizmet ömrü, geliştirilmiş güvenilirlik ve daha iyi genel işletme değeri sağlayan pratik vana yüzey işleme stratejilerine odaklanmaya devam etmektedir.

 Endüstriyel sistemlerde güvenlik, performans ve maliyet kontrolü açısından doğru izolasyon tipinin seçilmesi kritik öneme sahiptir.GEKO mafsallı küresel vanalar, farklı çalışma koşullarına uyacak şekilde DBB, DIB-1 ve DIB-2 konfigürasyonlarında mevcuttur. Görsel Diyagram – Her Bir Vananın Çalışma ŞekliDBB (Çift Blok ve Kanama)   İki adet SPE (Tek Piston Etkisi) koltuğuSızdırmazlık ancak her iki taraf da basınç altında olduğunda güvenilirdir.Her iki tarafa da otomatik basınç tahliyesi👉 Şunlar için en uygun: Maliyet önceliği olan standart uygulamalar DIB-1 (Tam Çift İzolasyon)   İki adet DPE (Çift Piston Etkisi) koltuğuHer yönde tam çift izolasyonKendiliğinden tahliye özelliği yok → harici emniyet valfi gerektirir👉 En uygun kullanım alanı: Yüksek riskli, yüksek basınçlı kritik sistemler DIB-2 (Hibrit Tasarım)  Bir DPE + bir SPE koltuğuBir tarafta yüksek izolasyonSPE tarafına doğru otomatik basınç tahliyesi👉 En uygun olduğu durum: Güvenlik ve maliyet dengesi Hızlı Karşılaştırma TablosuÖzellikDBBDIB-1DIB-2İzolasyon SeviyesiOrtaEn yüksekYüksekSızdırmazlık TipiSPE + SPEDPE + DPEDPE + SPEÇift Yönlü İzolasyonSınırlıTam doluKısmiBasınç TahliyesiOtomatik (her iki taraf)Harici gerekliOtomatik (tek taraflı)Kurulum YönüÖzgürÖzgürYönlüMaliyetDüşükYüksekOrta Tipik Uygulamalar Petrol ve Doğalgaz Boru HatlarıYüksek basınç kapatmaHidrokarbon ortamıKritik izolasyon noktaları👉 Önerilen: GEKO DIB-1 Petrokimya ve RafineriYanıcı / aşındırıcı ortamlarSürekli çalışmaEmisyon kontrolü👉 Önerilen: GEKO DIB-2 Genel Endüstriyel SistemlerSu, gaz, petrol boru hatlarıStandart izolasyon ve bakımBütçeye duyarlı projeler👉 Önerilen: GEKO DBB  Doğru Vanayı Nasıl Seçersiniz? Adım 1 – Akış YönüSabit → DBB / DIB-2Çift yönlü → DIB-1 Adım 2 – Güvenlik GereksinimiKritik → DIB-1Standart → DBBTek taraflı yüksek güvenlik → DIB-2 3. Adım – Basınç GidermeOtomatik → DBB / DIB-2Kontrollü → DIB-1 4. Adım – Bütçe ve Kurulum Düşük maliyet → DBBEn yüksek güvenlik → DIB-1Dengeli → DIB-2  GEKO Küresel Vanaları Neden Tercih Etmelisiniz? Düşük tork ve stabilite için mafsallı montaj tasarımı.Minimum basınç kaybı için tam delikli tasarımYangına dayanıklı, ATEX, API 6D uyumlu seçeneklerÇift Blok ve Tahliye ve gelişmiş sızdırmazlık teknolojisiPetrol ve gaz, petrokimya ve yüksek basınç sistemleri için tasarlanmıştır. Eylem Çağrısı Projenize hangi vananın uygun olduğundan emin değil misiniz?Özel ürün seçimi ve fiyat teklifi için bugün GEKO ile iletişime geçin.

CF8, CF8M, CF3 ve CF3M, ASTM A351 standardına göre üretilmiş, genellikle vanalar, pompa gövdeleri, flanşlar ve diğer dökümler için kullanılan östenitik dökme paslanmaz çeliklerdir. Bu malzemeler, bileşim olarak 304/304L/316/316L dövme paslanmaz çeliklerine karşılık gelir; temel farklar karbon içeriği ve molibden (Mo) içerip içermemesidir. GEKO Marka Vanalar, bu gibi birinci sınıf malzemelerden üretilmiştir ve endüstriyel ve kimyasal uygulamalar gibi zorlu ortamlarda üstün performans sunar.  1). Hızlı Kod AnlamıC: Oyuncu SeçimiF: Östenitik8: Karbon ≤ %0,08 (standart karbon)3: Karbon ≤ %0,03 (ultra düşük karbonlu)M: Mo (Molibden, %2,0–%3,0) içerir. 2). Malzeme Uyumu ve Bileşimi (ASTM A351) Amerikan Standart KoduKarşılık Gelen ÇelikÇin Standart Kodu (Döküm)Karbon İçeriği SınırıAna Bileşim (%)Temel ÖzelliklerCF8304ZG08Cr18Ni9≤0,08Cr:18-21 Ni:8-11Genel korozyona dayanıklı, kurşunsuzCF8M316ZG08Cr18Ni1 2Mo2≤0,08Cr:18-21 Ni:9-12 Mo:2-3Klorürlere karşı dirençli molibden içerir.CF3304LZG03Cr18Ni1 0≤0,03Cr:17-21 Ni:8-12Ultra düşük karbonlu, taneler arası korozyona dayanıklıCF3M316LZG03Cr18Ni1 2Mo2≤0,03Cr:17-21 Ni:9-13 Mo:2-3Ultra düşük karbon + molibden, kaynaklı / deniz suyu / kimya mühendisliği tercih edilir 3). GEKO Vanaları İçin Başlıca Farklılıklar ve Seçim Noktaları CF8 ile CF3 karşılaştırması CF8: Karbon oranı ≤ %0,08 olup, 304 alaşımına karşılık gelir ve genel korozyona dayanıklı, kaynak yapılmamış veya kaynak yapılabilir, çözelti işlemine tabi tutulabilen dökümler için uygundur. CF8 malzemeden üretilen GEKO marka vanalar, standart endüstriyel uygulamalar ve hafif korozyon koşullarına sahip ortamlar için idealdir.CF3: Karbon oranı ≤ %0,03 olup, 304L'ye eşdeğerdir, taneler arası korozyona karşı daha dayanıklıdır, kalın duvarlı kaynaklı parçalar ve kaynak sonrası ısıl işlem gerektirmeyen durumlar için uygundur. CF3 malzemesi kullanan GEKO vanaları, kaynak uygulamalarında ve kritik ortamlarda üstün direnç sunar. CF8M ile CF3M karşılaştırması CF8M: Karbon ≤ 0,08% + Mo, 316'ya karşılık gelir, orta derecede korozyona ve klorür iyonlarına dayanıklıdır. CF8M'den üretilen GEKO marka vanalar, klorür iyonlarına ve orta derecede korozyona maruz kalan ortamlarda kullanım için özel olarak tasarlanmıştır ve hem endüstriyel hem de kimyasal işleme sektörlerinde uzun ömür ve güvenilirlik sağlar. CF3M: Karbon ≤ 0,03% + Mo, 316L'ye karşılık gelir, kaynak için uygundur, taneler arası korozyona ve çukurlaşmaya karşı dayanıklıdır ve deniz suyu, kimyasallar, LNG vb. gibi zorlu ortamlar için idealdir. CF3M'den üretilen GEKO vanaları, denizcilik, kimya ve LNG endüstrileri gibi en zorlu ortamlar için mükemmeldir, mükemmel korozyon direnci sağlar ve uzun hizmet ömrü garanti eder.   4).Tipik Uygulamalar CF8: Genel su, nitrik asit, gıda, düşük sıcaklık koşulları. CF8 malzemeden üretilen GEKO vanaları, orta düzeyde korozyon direncinin gerekli olduğu su arıtma sistemlerinde ve gıda işleme uygulamalarında yaygın olarak kullanılmaktadır. CF8M: Asetik asit, fosforik asit, orta düzeyde klorür iyonu içeren ortamlar. CF8M ile üretilen GEKO marka vanalar, asit ve orta düzeyde klorür iyonu içeren ortamlarla çalışan kimya endüstrileri için mükemmeldir. CF3: Kaynak yapılarında, büyük kesitlerde ve kaynak sonrası ısıl işlemin gerekli olmadığı durumlarda kullanılır. CF3 malzemeden üretilen GEKO vanaları, mukavemet ve dayanıklılık gerektiren kaynak uygulamaları için idealdir. CF3M: Deniz suyu, tuzlu su, klor içeren asidik ortamlar, deniz mühendisliği, kükürt giderme ekipmanları. CF3M malzemeden üretilen GEKO vanaları, deniz suyu, tuzlu su ve diğer aşındırıcı ortamlardaki uygulamalar için ilk tercihtir. Daha fazla bilgi için bizimle iletişime geçin!

Küresel vanaların metal kayar temas yüzeylerinin belirli bir sertlik farkına sahip olması gerekir, aksi takdirde aşınma meydana gelebilir. Uygulamada, vananın küresi ile yuvası arasındaki sertlik farkı genellikle 5 ila 10 HRC arasında değişir ve bu da vananın optimum hizmet ömrünü sağlar. Kürenin karmaşık işleme süreci ve yüksek maliyetleri nedeniyle, küre genellikle vananın yuvasından daha yüksek bir sertliğe sahip olacak şekilde seçilir, böylece hasar ve aşınmadan korunur.  GEKO Marka Küresel Vanalar Yüksek kaliteli malzemeleri ve hassas üretim süreçleriyle öne çıkan bu ürünler, bilye ve yuva arasındaki sertlik uyumunda olağanüstü performans sunar. Uzun vadeli istikrar ve verimlilik sağlamak için çeşitli sertlik kombinasyonları kullanılır. Aşağıda yaygın olarak kullanılan iki sertlik eşleşmesi bulunmaktadır:    - Bilye Sertliği 55 HRC, Yatak Sertliği 45 HRC: Vana bilyesinin yüzeyi ultrasonik püskürtme yöntemiyle STL20 alaşımı ile kaplanabilir ve vana yuvasının yüzeyi STL12 alaşımı ile kaynaklanabilir. Bu sertlik kombinasyonu, metalden metale sızdırmazlığın genel aşınma gereksinimlerini karşılayan, metal sızdırmaz küresel vanalar için en yaygın kullanılan kombinasyondur. Bu eşleşme yaygın olarak kullanılmaktadır. GEKO Marka metal contalı küresel vanalarYüksek yükler altında mükemmel performans sağlanmasını garanti eder.  - Bilye sertliği 68 HRC, yatak sertliği 58 HRC: Vana bilyesinin yüzeyi ultrasonik püskürtme yöntemiyle tungsten karbür ile, vana yuvasının yüzeyi ise ultrasonik püskürtme yöntemiyle STL20 alaşımı ile kaplanabilir. Bu sertlik kombinasyonu, kömür kimya endüstrilerinde yaygın olarak kullanılmakta olup, daha yüksek aşınma direnci ve daha uzun kullanım ömrü sağlamaktadır. GEKO'nun yüksek sertlikteki küresel vanaları, kömür kimya endüstrilerinde yaygın olarak uygulanmakta, kullanıcıların ekipman ömrünü uzatmasına ve bakım maliyetlerini düşürmesine yardımcı olmaktadır.   Doğru sertlik kombinasyonunun seçilmesi, aşınmayı etkili bir şekilde önleyebilir ve GEKO marka küresel vanaların çeşitli zorlu koşullar altında güvenilir bir şekilde çalışmasını sağlayarak daha uzun kullanım ömrü ve daha düşük bakım gereksinimleri sunar. Daha fazla bilgi için hemen bizimle iletişime geçin: info@geko-union.com

alanında LNG (Sıvılaştırılmış Doğal Gaz)Sistemlerde, doğru vanaların seçimi ve uygulanması, güvenlik, verimlilik ve sistem güvenilirliğinin sağlanması için kritik öneme sahiptir. Vanalar, depolamadan taşımaya kadar çeşitli LNG aşamalarında yaygın olarak kullanılmaktadır. LNG vana çözümleri konusunda en tanınmış markalar arasında GEKO, yenilikçiliği ve yüksek performans standartları sayesinde öne çıkmakta ve LNG uygulamalarında optimum çözümler sunmaktadır. Aşağıda, LNG sistemlerinde kullanılan birkaç önemli vana türünü inceleyeceğiz ve GEKO'nun sektöre katkısını vurgulayacağız. 1. LNG Ultra Düşük Sıcaklık Küresel VanalarıLNG ultra düşük sıcaklık küresel vanaları, LNG sistemlerinde en yaygın kullanılan ve en çok sayıda bulunan vana türüdür. LNG depolama ve taşımacılığında karşılaşılan aşırı sıcaklık ve basınçlara dayanacak şekilde tasarlanmıştır. Yapısal Özellikler:Uzun boyunlu vana kapağı: Kullanım ve bakım kolaylığı için standart konfigürasyon.Patlamaya dayanıklı valf mili: İç basınç altında bile valf milinin güvenli bir şekilde kilitlenmesini sağlayarak patlama riskini önler.Çift Blok ve Tahliye Fonksiyonu: Kapanma sırasında LNG'nin valf haznesinden tahliye edilmesini sağlayarak, ısıya bağlı buharlaşma nedeniyle anormal basınç oluşumunu önler.Özel Conta Tasarımı: Genellikle metalden metale contalar veya düşük sıcaklıkta büzülmeye uyum sağlamak üzere tasarlanmış elastik dengeleme yapılarına sahip yumuşak contalar. Uygulamalar:LNG depolama tankı giriş ve çıkışlarıYükleme kolu bağlantılarıBOG (Kaynama Gazı) işleme sistemleriBasınç düşürme üniteleri ve buharlaştırıcılar Aşırı sıcaklık toleransı ve kusursuz çalışma için tasarlanan GEKO vanaları, bu kritik uygulamalarda üstün performans sergiler. GEKO'nun gelişmiş malzemeleri ve yenilikçi sızdırmazlık teknolojileriyle bu vanalar, LNG tesislerinin sorunsuz ve güvenli çalışmasını sağlar. 2. LNG Ultra Düşük Sıcaklık Küresel VanalarıHassas akış kontrolü veya sıkı kapatma özelliği gerektiren uygulamalar için kullanılan LNG küresel vanaları, yüksek güvenilirlik gerektiren boru hatlarında ve sistemlerde LNG akışının düzenlenmesinde ayrılmaz bir rol oynar. Yapısal Özellikler:Açısal veya Y tipi vana gövdesi: Düşük akış direnci ve kolay boşaltma özelliği sayesinde ortam tutulmasını önler.Disk tipi valf kapağı: Sıcaklık değişimlerinin neden olduğu gerilime daha iyi dayanacak şekilde tasarlanmıştır.Körük Contası: Düşük sıcaklıklarda sızıntı riskini ortadan kaldıran, metal bir bariyer oluşturan önemli bir özelliktir.Uygulamalar:Akış kontrol sistemleri (örneğin, numune alma sistemleri)Tehlikeli alanlarda yüksek sızdırmazlık gereksinimi olan uygulamalarBOG kompresörlerinin giriş/çıkışıEnstrüman gazı veya azot boru hatları GEKO'nun uzmanlığıyla üretilen bu vanalar, LNG sistemlerindeki zorlu basınç ve sıcaklıklara dayanacak şekilde tasarlanmıştır ve istikrarlı, sızıntısız bir çalışma sağlar. 3. LNG Ultra Düşük Sıcaklık Sürgülü VanalarıSürgülü vanalar, tam kapatma özelliği için tam geçiş açıklığı ve düşük akış direncinin gerekli olduğu büyük ölçekli LNG boru hatlarında kullanılır. Yapısal Özellikler:Sert kama veya elastik kapak tasarımı: Düşük sıcaklıklarda valf gövdesi ve kapağındaki farklı büzülme oranlarını karşılayacak şekilde tasarlanmıştır.Tam geçişli tasarım: Akış direncini en aza indirerek, boru temizleme cihazlarının kolayca geçmesine olanak tanır. Uygulamalar:Tam kapasiteyle çalışmayı gerektiren ana LNG boru hatlarıLNG alım istasyonlarında veya sıvılaştırma tesislerinde bulunan büyük giriş/çıkış hatları. GEKO'nun sürgülü vanaları, yüksek dayanıklılık ve üstün sızdırmazlık özellikleri sunarak, maksimum akışın gerekli olduğu kritik LNG boru hattı uygulamaları için mükemmel bir seçimdir. 4. LNG Ultra Düşük Sıcaklık Emniyet ve Tahliye VanalarıBu vanalar, LNG ekipmanlarını ve boru hatlarını aşırı basınç hasarından koruyan hayati öneme sahip güvenlik cihazlarıdır. Yapısal Özellikler:Gaz-sıvı faz akışı için tasarlanmıştır: Değişen akış koşulları altında güvenli havalandırma sağlar.Yay haznesi izolasyonu: Yayın düşük sıcaklıktaki ortamlardan etkilenmesini önler.Güvenilir sızdırmazlık: Ayarlanan basınçta hassas açılma ve yeniden yerine oturtulduktan sonra sıkı kapanma sağlar. Uygulamalar:LNG tankları (ana ve yedek emniyet vanaları)LNG boru hatları ve basınçlı kaplar için aşırı basınç korumasıBOG sistemleri GEKO'nun emniyet vanaları, olağanüstü güvenilirlik ve hassasiyet sağlayarak, aşırı basınç koşullarında bile LNG sistemlerinin güvenli ve çalışır durumda kalmasını sağlar. 5. LNG Ultra Düşük Sıcaklık Kontrol VanalarıGeri akış vanaları, ortamın geri akışını önleyerek LNG sistemlerindeki önemli ekipmanların korunmasını sağlar. Yapısal Özellikler:Salınım veya kaldırma tipi tasarımlar: Düşük akış hızlarında hızlı tepki sağlar.Güvenilir sızdırmazlık: Geri basınç sızıntısını önler. Uygulamalar:Pompa kapanması sırasında geri akışı önlemek için LNG pompa çıkışlarıKompresör girişleri/çıkışlarıGeri akış koşullarının oluşabileceği boru hatları GEKO'nun çek valfleri, özellikle LNG sistemlerinde geri akışı önlemede dayanıklılık ve verimli performans sağlayan en kaliteli malzemelerden üretilmiştir. 6. Diğer Özel LNG VanalarıDüşük Sıcaklık Kelebek Vanaları: Havalandırma ve BOG boru hatları gibi geniş çaplı, düşük basınç düşüşlü boru düzenleme veya kapatma uygulamalarında kullanılır.İğne Vanalar: Enstrüman basınç hatları veya numune alma sistemleri gibi küçük akış hızları gerektiren uygulamalarda çok hassas akış kontrolü için kullanılır.

Eğer Cv değeri vananın yapabileceği iş miktarını belirliyorsa, o zaman sızıntı sınıfı (Sızıntı Sınıfı) ve aralıklanabilirlik (Menzil belirlemeVananın gerçekleştirdiği "işin kalitesini" belirlemek.         Sızıntı Sınıfı Performansın alt sınırı şudur: Vana ne kadar sıkı kapanabilir?       Menzil belirleme Performansın üst sınırı nedir? Valf ne kadar geniş bir aralıkta ayarlanabilir?Birçok saha kazası, vananın akışı geçirememesinden değil, vananın arızalanmasından kaynaklanır. düzgün kapanmıyor (yüksek basınçlı gaz sızıntılarına, malzeme israfına neden olur) veya düzgün şekilde ayarlanamaz (Düşük akışta kararsızlığa, yüksek akışta ise doygunluğa neden olur). Bu yazıda, bir vananın performans "seviyesini" belirleyen bu iki temel göstergeyi açıklayacağız. 01 Sızıntı Sınıfı: Vanayı Kapatma SanatıDünyada mutlak "sıfır sızıntı" diye bir şey yoktur. Metal atomları arasında bile boşluklar bulunur.Sektör standardı olarak izlenen şudur: ANSI/FCI 70-2 (IEC 60534-4'e karşılık gelir). Bu standart, sızıntıyı 6 sınıfa ayırır. İşte yaygın olarak kullanılan sınıfların ayrıntılı açıklaması: Sınıf IV: Metal Sert Conta Standardı Tanım: Sızıntı, nominal Cv değerinin %0,01'ini aşmaz.Başvuru: Çoğu standart tekli oturmalı vana ve kafes vana.Sezgisel Anlayış: Cv=100 olan bir vanada küçük bir sızıntı insan kulağı tarafından duyulamayabilir, ancak aletler bunu tespit edebilir. Beşinci Sınıf: Geçilmesi Zor Bir Basamak Tanım: Son derece düşük sızıntı oranı, karmaşık bir hesaplama formülüyle (basınç farkına ve delik boyutuna bağlı olarak), yaklaşık olarak IV. Sınıfın 1/100'ü kadardır.Başvuru: Genellikle valf yuvası ve diskin hassas bir şekilde taşlanmasını gerektiren, son derece yüksek metal sızdırmazlığı gerektiren durumlar. Sınıf VI: Yumuşak Fokların Dünyası Tanım: Hava geçirmez contaTest Yöntemi: Hava üflenerek dakikada kaç kabarcık sızdığı sayılır. Örneğin, 1 inçlik bir vanadan dakikada 1'den fazla kabarcık sızmamalıdır.Malzeme: Bu özellik neredeyse yalnızca PTFE (Teflon) veya kauçuk gibi yumuşak malzemelerle elde edilebilir.Sınırlamalar: Yumuşak contalar yüksek sıcaklıklarda iyi performans göstermez (genellikle < 230°C). 💡 Seçim Tuzağı:Sınıf VI'yı körü körüne takip etmeyin. Yüksek sıcaklık ve yüksek basınçlı buharla çalışıyorsanız ve Sınıf VI talep ediyorsanız, üreticiler yalnızca pahalı özel metal yapılar sağlayabilecektir; bu da maliyetlerin fırlamasına ve hizmet ömrünün belirsizliğine yol açacaktır. Genellikle, kontrol vanaları için Sınıf IV yeterlidir. 02 Ayarlanabilirlik: İdeal ve Gerçeklik Arasındaki Fark Menzil belirleme yeteneği, diğer adıyla Düşüş OranıŞu şekilde tanımlanır:Vananın kontrol edilebilir maksimum akış hızı ile kontrol edilebilir minimum akış hızı arasındaki oran.  Lineer Vanalar: Teorik olarak, aralık ayarlanabilirliği yaklaşık 30:1'dir.Eşit Yüzdeli Vanalar: Teorik olarak, aralık ayarlanabilirliği yaklaşık 50:1 hatta 100:1'dir. Numunelerdeki "100:1" oranının neden yanıltıcı olduğu: Numunelerde belirtilen ölçüm aralığına denir. Doğal Aralık Yeteneği.Ancak sahada karşılaştığımız durum şu: Kurulum Aralığı. Hatırlayın vana yetkisi, S?Boru direnci, vananın basınç farkını "tüketecektir". S = 1 (İdeal): Kurulumlu Aralık Yeteneği, Doğal Aralık Yeteneğine eşittir.S = 0,1 (Genel): 50:1 oranında derecelendirilmiş bir vananın gerçek kurulum aralığı yalnızca 5:1 olabilir! Bu ne anlama gelir?Bu, akış hızı %20'ye düştüğünde vananın zaten kapalı konumuna yakın olabileceği ve kararsız hale gelebileceği anlamına gelir. ✅ Mühendislik Kuralı:Örnek verilere körü körüne güvenmeyin. Düşük S değerlerine sahip sistemlerde, kurulu aralık hesaplanmalıdır. Gerçek akış aralığı genişse (örneğin, başlatma sırasında minimum akış, normal çalışma sırasında maksimum akış), tek bir vana yeterli olmayabilir.bölünmüş aralık"Birden fazla vananın paralel olarak kullanıldığı bir çözüm gerekebilir." Kontrol vanası hakkında daha fazla bilgi için hemen bizimle iletişime geçin: info@geko-union.com

Bireysel kabinlerin güç yoğunluğu 20kW, 30kW ve hatta daha yüksek eşikleri aştıkça, sıvı soğutma teknolojisi, yüksek yoğunluklu veri merkezlerinde verimli ısı dağılımı sağlamak ve karbon nötrlüğü hedeflerine ulaşmak için temel çözüm haline gelmiştir. Sıvı soğutma sisteminin boru ağı, sistemin "kan damarları" gibidir ve vanalar, temel kontrol noktaları olarak, akış düzenlemesi, basınç stabilizasyonu ve güvenlik korumasında önemli bir rol oynar. Tasarımları, seçimleri ve performansları, sistemin soğutma verimliliğini, operasyonel güvenilirliğini ve toplam yaşam döngüsü maliyetini (TCO) doğrudan belirler. Bu makale, veri merkezi sıvı soğutma projelerindeki uygulamalı deneyimlerden yola çıkarak, sıvı soğutma vanalarının teknik noktalarını ve endüstriyel değerini beş boyuttan sistematik olarak analiz etmektedir: vana uygulamasının gerekliliği, bilimsel seçim mantığı, temel teknik parametreler, pazar görünümü verileri ve gelecekteki gelişim trendleri. Sıvı Soğutma Vanalarının Temel Gerekliliği: Sıvı Soğutma Sisteminin "Güvenlik Koruyucuları" ve "Akıllı Yöneticileri" Bir veri merkezinin sıvı soğutma sisteminin sürekli ve istikrarlı çalışması, vanaların sağladığı hassas düzenleme ve güvenlik korumasına bağlıdır. Vanaların temel değeri, sistem tasarımının, işletme yönetiminin ve arıza gidermenin tüm yaşam döngüsünü kapsar ve özellikle üç temel boyutta kendini gösterir: 1. Sistem Güvenliği İçin Kesin GarantiVeri merkezi BT ekipmanlarında soğutma sıvısı sızıntılarına karşı sıfır tolerans politikası uygulanmaktadır. Vananın sızdırmazlık performansı, soğutma sıvısı sızıntısına karşı ilk savunma hattıdır ve hassas elektronik ekipmanları korur. Emniyet vanaları ve çek valfler gibi özel bileşenlerin makul bir şekilde yapılandırılmasıyla, su darbesi etkileri ve aşırı basınç etkileri gibi potansiyel riskler etkili bir şekilde bastırılabilir ve anormal sistem basınçlarından kaynaklanan sunucu soğutma plakalarına geri dönüşü olmayan hasarlar önlenebilir. Sunucu soğutma plakalarının tipik olarak 0,6-0,8 MPa arasında basınca dayanacak şekilde tasarlandığı göz önüne alındığında, vananın ikincil taraftaki (CDU'dan kabine/soğutma plakasına) çalışma basıncını 0,3-0,6 MPa aralığında sıkı bir şekilde kontrol etmesi ve kademeli bir basınç koruma sistemi oluşturması gerekir. 2. Soğutma Verimliliğinin Hassas KontrolüSıvı soğutma sisteminin, soğutma sıvısının akış hızını ve yönünü kabinin dinamik ısı yüküyle eşleştirmesi gerekir. GEKO vanaları, hidrolik denge kontrolü sayesinde bunu başarır ve bu da yerel sıcak nokta birikimini veya soğutma fazlalığını etkili bir şekilde önleyebilir. Örneğin, CDU çıkışına monte edilen elektrikli regülasyon vanaları, DCIM sisteminden kontrol sinyalleri alarak, her bir kabinin akış talebini (10-50 L/dak) dinamik olarak karşılar. Denge vanaları, farklı boru hattı bölümlerindeki direnç sapmalarını telafi ederek tüm kabinlerde tutarlı soğutma performansı sağlar. Bu, veri merkezinin PUE değeri ve ekipman çalışma kararlılığıyla doğrudan ilişkilidir. 3. Operasyonel Kolaylık için Temel DestekOptimize edilmiş GEKO vana konfigürasyonları, sıvı soğutma sistemi işletme ve bakım maliyetlerini önemli ölçüde azaltabilir ve arıza risklerini en aza indirebilir. Hızlı bağlantı vanaları, kabinler için "çalışır durumdayken değiştirilebilir" bir bakım modunu destekleyerek, soğutma sıvısını boşaltmadan ekipman bakımı yapılmasını sağlar. Kabin çıkışlarındaki küresel vanalar, hızlı izolasyon fonksiyonlarına sahip olup, tek tek kabinlerin arıza giderme süresini azaltır. Otomatik havalandırma vanaları ve düşük nokta tahliye vanaları, hava birikimi ve kirlilik çökelmesi sorunlarını gidererek sistem arızası nedeniyle oluşan arıza süresini en aza indirir ve veri merkezinin 7/24 kesintisiz çalışmasını sağlar. Düzenli işletme yönetimi gereklidir: Otomatik havalandırma vanalarının sorunsuz tahliye sağlamak için üç ayda bir havalandırma kalibrasyonuna ihtiyacı vardır; elektrikli regülasyon vanaları, akış bozulmasını önlemek için ±%1 içinde kontrol edilen sapmalarla yıllık olarak kalibre edilmelidir; florür bazlı sıvı sistemlerdeki contaların 3-5 yılda bir değiştirilmesi gerekirken, deiyonize su sistemlerindeki contalar 5-8 yıl dayanabilir ve değiştirildikten sonra sızdırmazlık performansı için yeniden test edilmesi gerekir.     Bilimsel Seçim Mantığı: Senaryodan Gereksinime Tam Boyutlu Adaptasyon Sıvı soğutma vanalarının seçimi, fonksiyonel ihtiyaçlara, ortam özelliklerine, sistem basınç seviyelerine ve çalışma senaryolarına bağlı kalarak, "konum uyarlaması, ortam uyumluluğu, hassas eşleştirme ve maliyet kontrolü" olmak üzere dört ilkeye uygun olarak yapılmalıdır. Odak noktası, sıvı soğutma sisteminin dört temel noktasını kapsamak ve yedi temel GEKO vana tipini uyarlamak olmalıdır. 1. Dört Önemli Konum İçin Vana Yapılandırma Şeması - Pompa Çıkış Ünitesi: "Sürgülü Vana + Sessiz Geri Akış Vanası + Basınç Sensörü" standartlaştırılmış bir konfigürasyonu kullanın. Sürgülü vana, tamamen açık konumda minimum basınç kaybı sunar ve pompa bakımı sırasında güvenilir izolasyon sağlar. Yaylı bir yapıya sahip sessiz geri akış vanası, pompa kapatıldıktan sonra soğutma sıvısının geri akışını önler ve pompa çarkına su darbesi etkilerini bastırır. - Soğutma Dağıtım Ünitesi (CDU) Giriş ve Çıkış: Giriş tarafına, soğutucudaki yabancı parçacıkları uzaklaştırmak ve sunuculardaki mikrokanal tıkanmalarını önlemek için 100-200 mesh Y tipi filtre ve basınç göstergesi takın. Çıkış tarafında, akış döngüsü kontrolü için elektrikli bir regülatör vanası ve debimetre bulunmalıdır. Bypass boru hattı, sistem hata ayıklaması sırasında hidrolik denge kalibrasyonu için ve arıza durumlarında yedek akış yolu olarak manuel bir denge vanası içermelidir. - Kabin Bağlantı Boruları: Giriş, standart senaryolar için manuel denge vanası veya üst düzey bilgi işlem merkezleri için otomatik denge vanası ile donatılmalıdır. Çıkış, kabinin hızlı bir şekilde izole edilmesini sağlamak için küresel vana ile donatılmalıdır. Soğutma ihtiyacının akış kapasitesiyle eşleşmesini sağlamak için vana çapı, kabinin nominal akışıyla tam olarak eşleşmelidir. - Sistem Yüksek ve Düşük Noktaları: Yüksek noktalara, borularda biriken havayı tahliye etmek ve gaz tıkanıklıklarını ve kavitasyonu önlemek için otomatik bir havalandırma vanası takın. Düşük noktalara ise sistem tahliyesi, kirlilik temizliği ve bakım işlemleri için bir küresel vana veya sürgülü vana takın. 2. Yedi Temel GEKO Vana Tipi, Özellikleri ve Uygulama Senaryoları Vana TipiTemel İşlevUygulama SenaryosuTemel AvantajlarKüresel VanaManuel kapatma, hızlı izolasyonDolap prizleri, drenaj borularıMinimum akış direnci ve sıfır sızıntı performansı sağlayan tam geçişli tasarım.Solenoid ValfHızlı otomatik açma/kapama, güvenlik kapatmaŞube anahtarlama, acil durum kapatma devreleriTepki süresi ≤50ms, 24VDC güvenli güç kaynağı, düşük güç tüketimi (3-5W)Elektrikli Ayar VanasıHassas akış/basınç kontrolüCDU çıkışı, bölgesel kontrol şubeleriValf konum kontrol hassasiyeti ≤±1%FS, Modbus/BACnet ile uyumlu.Geri Dönüşsüz ValfGeri akışı önlerPompa çıkışları, dalların sonuYay destekli sessiz tip, su darbesini etkili bir şekilde bastırır ve açma basıncı 0,05 bar kadar düşüktür.Denge VanasıHidrolik denge ayarıKabin girişleri, bölgesel şubelerG1/4/G3/8 basınç ölçüm arayüzleriyle donatılmış olup, açı kilitleme ve akış kalibrasyonunu destekler.Emniyet/Tahliye VanasıAşırı basınç koruması, basınç tahliyesiAna boru hattı, CDU ünitesiAyarlanan basınç hassasiyeti ±%3, ASME BPVC Bölüm VIII veya PED sertifikasyonuna uygundur.Hızlı Bağlantı VanasıÇalışır durumdayken değiştirilebilir bakım, hızlı bağlantıDolap giriş/çıkışıSistemi boşaltmadan bakım yapabilme, yüksek sızdırmazlık güvenilirliği, yüksek yoğunluklu ortamlar için standart. 3. Malzeme Seçiminin Temel Prensipleri: Önce Ortam Uyumluluğu Vana malzemesinin soğutma sıvısıyla uyumluluğu, uzun vadeli istikrarlı çalışma için çok önemlidir. Malzeme korozyonu, contaların şişmesi ve yabancı madde çökelmesi önlenmelidir. Farklı soğutma ortamları için malzeme uyarlama planı aşağıdaki gibidir: - Deiyonize Su: Vana gövdesi 304/316 paslanmaz çelikten, contalar ise EPDM veya florokauçuktan yapılmalıdır. Çinko element çökelmesini ve soğutucunun kirlenmesini önlemek için pirinç malzemeden kaçınılmalıdır. - Etilen Glikol Çözeltisi: Korozyon direncini artırmak için vana gövdesi 316 paslanmaz çelikten yapılmalı ve contalar, düşük sıcaklık koşullarında sızdırmazlık güvenilirliğine odaklanılarak nitril kauçuk veya florokauçuktan üretilmelidir. - Florlu Sıvıların Yalıtımı: Valf gövdesi 316 paslanmaz çelikten veya nikel kaplı karbon çelikten yapılmalı ve contalar floro kauçuk veya perfloroeter kauçuktan (FFKM) olmalı, kullanımdan önce 72 saatlik uyumluluk testi yapılmalıdır. - Mineral Yağlar: Valf gövdesi karbon çelik veya paslanmaz çelikten yapılabilir ve sızdırmazlık performansına ortamın genleşme katsayısının etkisi dikkate alınarak florokauçuk veya PTFE'ye uygun contalar kullanılabilir. 4. Sık Karşılaşılan Seçim Hataları ve Kaçınılması Gereken Önemli Noktalar Pratik mühendislikte, vana seçimi yanlış anlamalara açık bir konudur. Kaçınılması gereken başlıca sorunlar şunlardır: - "Çalışma basıncı" ile "tasarım basıncı"nın karıştırılması ve vanaların yalnızca çalışma basıncına göre seçilmesi, yetersiz basınç marjına yol açar. Seçim kesinlikle tasarım basıncına (çalışma basıncı × 1,1-1,2 güvenlik faktörü) göre yapılmalıdır.- Contalar ve florlu sıvılar arasındaki uzun vadeli uyumluluğu göz ardı ederek, kullanımdan önce yalnızca kısa süreli testler yapılması kabul edilemez. Tedarikçiler, şişme veya eskime olmadığını doğrulamak için üçüncü taraf 72 saatlik daldırma testi raporları sunmalıdır.- Denge vanalarında ölçüm arayüzlerinin bulunmaması, sonraki aşamalarda hidrolik ayarlamaların doğru bir şekilde ölçülmesini imkansız hale getirmektedir. Seçiminizde G1/4 veya G3/8 standart basınç ölçüm arayüzlerinin yer aldığından emin olun.- Yerli markaların örnek uygulamalarını göz ardı ederek, "tamamen ithal" vanaları körü körüne takip etmek. Yenileme projelerinde, maliyet ve güvenilirliği dengelemek için Kuzey Amerika veya Orta Doğu projelerinde deneyime sahip yerli markaları seçmeye öncelik verin. Temel Teknik Parametreler: Vana Performansını Belirleyen Başlıca Göstergeler Veri merkezlerinde kullanılan sıvı soğutma vanaları, geleneksel HVAC veya petrol ve gaz sektörlerinde kullanılanlara kıyasla daha sıkı kontrol doğruluğu ve operasyonel güvenilirlik gerektirir. Bu vanalar, veri merkezinin kademe seviyesini ve uzun vadeli operasyonel ihtiyaçlarını karşılamalı ve iki kategoriye ayrılan temel göstergeleri içermelidir: Genel Temel Parametreler ve Özel Parametreler. 1. Genel Temel Parametreler (Tüm Vana Tipleri İçin Gerekli) - Sızıntı Oranı: Dış sızıntı, sıfır tolerans standartlarını karşılamalıdır; helyum kütle spektrometresinin sızıntı oranı şu şekildedir:

giriiş Kriyojenik dünyasında, özellikle sıvı azot enjeksiyon sistemlerinde, açılı vanalar gibi geleneksel vanalar uzun zamandır döner bir yapıya ve dişli bileşenlere sahip manuel çalışma prensibine dayanmaktadır. Bu düzenek, operatörlerin son derece soğuk ortamlarda ağır koruyucu ekipman giymelerini gerektirir, bu da verimliliği düşürür ve önemli güvenlik riskleri oluşturur. Bu makale, manuel vanaların pnömatik veya elektrikli aktüatörlerle çalışan otomatik vanalarla değiştirilmesini sağlayan çığır açan bir çözümü inceliyor. Geleneksel döner yapı yerine doğrusal bir itme-çekme mekanizması entegre eden bu yenilikçi tasarım, gelişmiş performans, hız ve güvenlik sunarak düşük sıcaklıktaki sıvı kontrolü için ideal bir çözüm haline geliyor. Vana teknolojisinde güvenilir bir isim olan GEKO, kritik kriyojenik uygulamalar için yüksek performanslı çözümler sunmak üzere bu yeniliği benimsemiştir.  Geleneksel Manuel Vanaların Sınırlamaları Sıvı azot sistemlerinde kullanılan geleneksel açılı vanalar birçok zorlukla karşı karşıyadır: 1) Düşük Operasyonel Verimlilik: Valf milinin elle döndürülmesinin zaman alıcı olması, özellikle acil durumlarda müdahale süresini geciktirir. 2) Zayıf Düşük Sıcaklık UyarlanabilirliğiDişli yapılar soğuk büzülmeye karşı hassastır; bu durum conta arızasına veya bileşen aşınmasına yol açarak sızıntı riskini artırır. 3) Güvenlik Tehlikeleri: Operatörler aşırı soğuğa maruz kalırlar ve genellikle kalın eldivenlerle zorlaşan hantal manuel işlem, hem personel hem de ekipman güvenliğini tehlikeye atan hatalara yol açabilir. 4) Yüksek Bakım Maliyetleri: Sık sık conta kontrolü ve parça değişimi, uzun vadeli işletme giderlerini artırır. Çözüm: Doğrusal İtme-Çekme Otomatik Vanalar Temel yenilik, manuel vanaların yerine pnömatik veya elektrikli aktüatörlerle çalışan otomatik vanaların kullanılmasını içeriyor ve geleneksel dönme hareketi yerine doğrusal itme-çekme hareketi sunuyor: 1) Pnömatik Aktüatörler: Bunlar, pistonu hareket ettirmek için basınçlı hava kullanır ve bu da valfin hızlı açılıp kapanmasına olanak tanır; bu özellik yüksek frekanslı işlemler için idealdir. 2) Elektrikli Aktüatörler: Elektrik motorları, hassas doğrusal hareket sağlamak için dişlileri veya vida mekanizmalarını çalıştırır ve bu da otomatik kontrol sistemleriyle entegrasyonu kolaylaştırır. 3) Doğrusal İtme-Çekme Mekanizması: Dönme hareketine olan ihtiyacı ortadan kaldırmak, çalışma sürecini basitleştirir, bileşen aşınmasını azaltır ve vananın ömrünü uzatır. Düşük Sıcaklık Ortamları İçin Optimize Edilmiştir Sıvı nitrojenin aşırı soğukluğuna (-196°C) çözüm olarak, geliştirilmiş tasarım aşağıdaki özellikleri içermektedir: 1) Malzeme Seçimi: Paslanmaz çelik veya özel alaşımlar, düşük sıcaklıklarda bile yapısal sağlamlığı ve sızdırmazlık performansını sağlamak için kullanılır. 2) Kendinden Kapanan Mekanizma: Vana kapatıldığında otomatik olarak sızdırmazlık sağlayarak soğuk büzülme nedeniyle sızıntıyı önler ve güvenilir çalışma sağlar. 3) Donmaya Karşı Koruma: Aktüatörler, hareketli parçaların donmasını önlemek ve sürekli çalışmayı sağlamak için ısıtma elemanları veya yalıtım katmanlarıyla donatılmıştır. Güvenliği ve Verimliliği Artırma - Operatör Kolaylığı İyileştirildi: Doğrusal itme-çekme hareketi, vananın çalışmasını basitleştirerek karmaşık eğitim ihtiyacını ortadan kaldırır. Operatörler, vanayı bir kontrol paneli aracılığıyla uzaktan kontrol edebilir, bu da tehlikeli ortamlara maruz kalmayı daha da azaltır. - Daha Hızlı Yanıt Süresi: Doğrusal hareket, dönme hareketinden daha hızlıdır; bu da vananın açılıp kapanması için gereken süreyi kısaltarak sistem verimliliğini artırır. - Geliştirilmiş Güvenlik: Manuel müdahalenin azaltılması, operatör hatalı olasılığını düşürerek sızıntı ve ekipman hasarı riskini azaltır. Tasarım, en katı güvenlik yönetmeliklerine uygundur. - Daha Az Bakım Gereksinimi: Kendinden sızdırmazlık özelliği ve basitleştirilmiş doğrusal yapısı, bileşen aşınmasını en aza indirerek bakım sıklığını azaltır ve vananın kullanım ömrünü uzatır. Başvurular ve Faydalar Sıvı Azot Enjeksiyon Sistemleri Sıvı azot enjeksiyon uygulamalarında, modifiye edilmiş otomatik valf sistemi olağanüstü sonuçlar vermektedir: - Hızlı Enjeksiyon: Doğrusal itme-çekme tahrik sistemi vanayı hızla açarak nitrojen enjeksiyon hızını önemli ölçüde artırır ve bekleme sürelerini azaltır. - Güvenilir Sızdırmazlık: Optimize edilmiş sızdırmazlık mekanizması, düşük sıcaklıklarda bile stabilite sağlayarak sızıntıları önler ve güvenli çalışma garantisi verir. - Basitleştirilmiş İşlem: Pnömatik veya elektrikli kontrol seçenekleri, uzaktan çalışmayı destekleyerek personelin düşük sıcaklıklı ortamlara maruz kalma riskini en aza indirir ve böylece güvenliği artırır. Diğer Kriyojenik Akışkan Sistemleri Bu yenilik, sıvı oksijen veya karbondioksit gibi diğer kriyojenik sıvılara da genişletilebilir ve operasyonel kolaylık ve güvenlikte benzer iyileştirmeler sağlayabilir. Çözüm, düşük sıcaklıktaki sıvıların kritik öneme sahip olduğu laboratuvarlar, tıbbi tesisler ve endüstriyel uygulamalar için idealdir. Çözüm Geleneksel manuel açılı vanaların, doğrusal itme-çekme mekanizmalı pnömatik veya elektrikli aktüatörlerle çalışan otomatik vanalara dönüştürülmesi, kriyojenik sıvı kontrolünde devrim niteliğinde bir değişimi temsil etmektedir. Bu yenilik, bakım gereksinimlerini azaltırken, işletme kolaylığını, sistem verimliliğini ve güvenliğini önemli ölçüde artırmaktadır. GEKO, en son teknolojisiyle bu çözümü sadece sıvı azot enjeksiyon sistemleri için değil, aynı zamanda çok çeşitli kriyojenik uygulamalar için de sunarak, düşük sıcaklıktaki sıvıların yönetiminde daha güvenilir ve verimli bir yol sağlamaktadır. Bu gelişme, sektörde önemli bir adım olup, en zorlu ortamlar için gelişmiş performans ve güvenilirlik sunmaktadır.

Danfoss kısa süre önce, özellikle Turbocor® kompresörleri içeren yağsız soğutma ve ısı pompası sistemleri için tasarlanmış yeni OFB serisi küresel vanalarını piyasaya sürdü. OFB serisi, özellikle veri merkezleri ve üst düzey HVAC (Isıtma, Havalandırma ve Klima) sistemlerindeki uygulamalar için, yağsız sistemlerde daha yüksek düzeyde operasyonel koruma sağlar. Bu valf, emme tarafının güvenilirliğini artırmaya odaklanır ve yenilikçi "üçü bir arada" entegre bir tasarıma sahiptir. Danfoss'a göre, emme konik geçiş bölümünü, sıkı kapatma fonksiyonunu ve tamamen otomatik kontrol özelliğini tek bir ünitede birleştirerek sistem düzenini önemli ölçüde basitleştirir ve genel performansı iyileştirir.  Yeni OFB serisi, tüm Danfoss Turbocor® TGx ve TTx kompresörleriyle sorunsuz bir şekilde uyumlu, tamamen modüler bir yapı kullanır. Ürün, 12 farklı giriş flanşı spesifikasyonu (3 inç, 4 inç ve 5 inç dahil) sunarak hem yeni projeler hem de mevcut sistemlerin yükseltilmesi için uygundur. Ayrıca, seri ANSI, ASTM, DIN ve EN gibi çeşitli uluslararası bağlantı standartlarını destekleyerek dünya çapında kurulum esnekliği sağlar. Sağlam ve güvenilir yapısal tasarımı sayesinde OFB vanası, -40°F ile +212°F (yaklaşık -40°C ile +100°C) arasındaki geniş bir sıcaklık aralığında istikrarlı bir şekilde çalışır. İster soğuk ister yüksek sıcaklıklı ortamlarda olsun, sistemin uzun vadeli, güvenilir ve verimli çalışmasını sağlar. Ürünün performans özellikleri aşağıdaki gibidir: Yüksek Çevrimli Tasarıma Sahip Gidon ve Sele, Mükemmel Güvenilirlik Sağlar: Güçlü ve güvenilir sızdırmazlık performansı Sıkıca kapanan küresel vana yapısı Düşük torklu tasarım, valf ve aktüatörün ömrünü uzatır. Kolay entegrasyon ve kurulum için çeşitli borulama standartlarıyla uyumlu modüler flanş sistemi: Standart borular ve dirsekler için kaynak ve lehim bağlantıları ISO 5211-F07/17 mm standartlarına uygun olarak doğrudan aktüatörlerle donatılabilir. Aktüatör takıldıktan sonra elektrikli kontrole olanak tanır. Düzgün hava giriş akışı, düşük basınç düşüşü ve düşük akışkan türbülansı sayesinde yüksek sistem verimliliği sağlar: Verimli tasarım: Doğrudan kompresörlere monte edilir. Düşük tork gereksinimi – 80 Nm nominal torklu 90° aktüatör yeterlidir ve kullanım ömrünü uzatır.
